Модуль удаленного ввода-вывода ICP DAS ET-7217RMS

 05.03.2022 Новый модуль удаленного ввода-вывода серии ET-7000 выпустила компания ICP DAS. Модуль ET-7217RMS оснащен восемью каналами измерения истинного сверднеквадратичного значения напряжения переменного тока (True RMS). Диапазон измерений составляет +150 mVrms ~ 10 Vrms. Как и другие модули серии ET-7000, модуль оснащается двумя портами Fast Ethernet и работает с протоколами Modbus TCP / Modbus UDP.

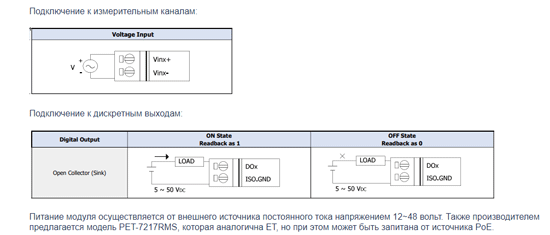

Помимо измерительных каналов, у модуля ET-7217RMS есть 4 изолированных канала дискретного вывода. Тип канала - с внешним питанием, открытый коллектор, приемник. Напряжение внешнего питания от 5 до 50 V DC, максимальный ток составляет 700 мА на канал. Каждый канал имеет защиту от превышения напряжения, превышения тока и короткого замыкания. Каналы вывода можно использовать для управления реле, механизмами и для подачи сигналов.

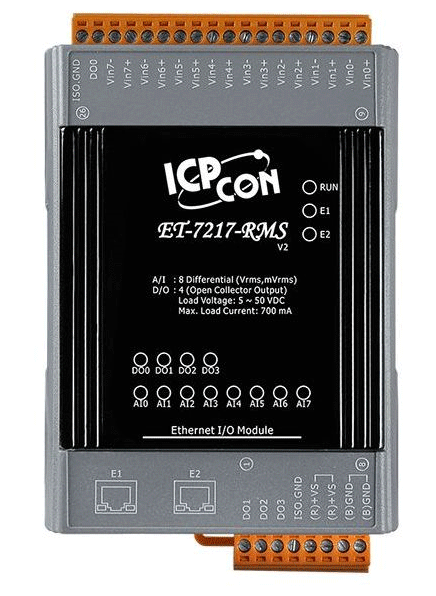

Модуль собран в плоском компактном корпусе из пластика, который может быть установлен на стену или DIN-рейку. На верхней и нижней поверхности расположены терминалы, к которым подключаются каналы ввода и вывода. Также на нижней поверхности находятся два порта 10/100BaseTX Ethernet. Порты работают в режиме коммутатора, что позволяет встраивать модули в уже существующий сегмент локальной сети или объединять модули последовательно по принципу цепочки.



Технические характеристики ET-7217RMS:

Серия: ET-7000
Конструкция: Пластик
Монтаж: DIN-рейка, настенный
Аналоговый вход: 8 дифференциальных каналов с функцией измерения TRMS
Дискретный выход: 4 канала (открытый коллектор с изоляцией, приемник, Imax = 700 мА/канал, V=5~50 В DC, защита от превышения тока, напряжения и к.з.)
Протокол связи: Modbus TCP, Modbus UDP
Общее количество портов Ethernet: 2
Порты 10/100Base-TX: 2
Выходной разъем: терминал
LED индикаторы: RUN, E1, E2, PoE, 8 AI, 4 DO
Питание, DC (V): 12~48
Потребляемая мощность, Вт: 4
Встроенное ПО: Web-сервер
Рабочая температура, град. C: -25~75
Габаритные размеры, мм: 120 x 76 x 38
