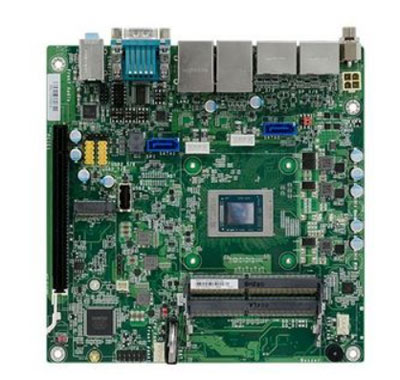

Материнская плата DFI RN171 на базе AMD Ryzen V2000

 22.02.2022 Компания DFI выпустила материнскую плату RN171 в форм-факторе Mini-ITX, предназначенную для установки в промышленные компьютеры, для сборки digital signage плееров и интерактивных киосков. Плата будет оснащаться процессорами AMD Ryzen серии V2000, включая как шестиядерные V2516 и V2546, так и восьмиядерные V2718 / V2748. Плата работает при отрицательных температурах и имеет шесть последовательных интерфейсов, включая универсальный RS-232/422/485.



Плата будет поставляться с уже установленным процессорным кулером, а еще для одного на плате имеется 4-контактный разъем. Процессору для работы потребуется один или два модуля оперативной памяти DDR4-3200. Максимальный объем памяти составляет 64 Гб. Дисковая система включает в себя 2 SATA-устройства и M.2 SSD (M2280). Для установки плат расширения служит слот PCI Express x16.

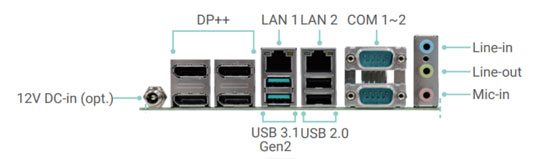

Дисковая система включает в себя 2 SATA-устройства и M.2 SSD (M2280). Для установки плат расширения служит слот PCI Express x16. На внешние разъемы платы выведены четыре интерфейса Display Port, четыре гнезда шины USB, два последовательных порта, два порта Gigabit Ethernet, аудиоинтерфейс.



К внутренним коннекторам платы подключаются: колодка HD Audio, гнездо S/PDIF, 4 порта шины USB 2.0, четыре последовательных интерфейса. На нижней поверхности есть разъем для подключения LPC-модулей.

Также на плате расположено гнездо шины USB 2.0 тип A, предназначенное для установки flash-накопителей и электронных ключей.

Плате для работы требуется источник постоянного тока напряжением 12 вольт, который подключается к внутреннему коннектору EPS 4 pin. Опционально возможен выпуск плат с дополнительным внешним разъемом DC-Jack.

Схемы питания платы могут работать как в режиме ATX, так и в режиме ATX.

Модификации платы RNO171:

RNO171-CB-V2748 - процессор V2748 (8 ядер, 16 потоков, базовая тактовая частота 2,9 ГГц)
RNO171-CB-V2718 - процессор V2718 (8 ядер, 16 потоков, базовая тактовая частота 1,7 ГГц)
RNO171-CB-V2546 - процессор V2546 (6 ядер, 12 потоков, базовая тактовая частота 3,0 ГГц)
RNO171-CB-V2516 - процессор V2516 (6 ядер, 12 потоков, базовая тактовая частота 2,1 ГГц)
Все модицикации платы могут работать при отрицательных температурах. Однако при этом система должна быть собрана с использованием специальных модулей памяти "на минус". Наша компания "Встраиваемые Системы" является официальным представителем производителя промышленных модулей памяти и накопителей Cervoz, поэтому подходящие комплектующие можно заказать вместе с платой.

Технические характеристики платы RNO171-CB-V2748:

Форм-фактор: Mini-ITX
Процессор, модель: AMD V2748 (2.9 ГГц)
Тип оперативной памяти: DDR4-3200, 2 SODIMM, до 32 Гб
Видеовыходы: 4 x DP
Порты Gigabit Ethernet: 2
USB порты: 9 (7 x USB 2.0, 2 x USB 3.1)
COM порты: 5 x RS-232, 1 x RS-232/422/485
Дискретный ввод-вывод: 8 DI/DO
Audio: line-in/mic-in, S/PDIF
Дисковая система: 2 x SATA
Слоты расширения PCI-Express x16: 1
Слоты расширения M.2: 1
Питание, DC (V): 12
Поддерживаемые ОС: Windows 10, Linux
Рабочая температура, град. C: -5~65
Габаритные размеры, мм: 170 x 170
