Активные, дифференциальные пробники Siglent до 2,5 ГГц, адаптеры для подключения пробников сторонних производителей

 17.02.2022 Новые активные пробники Siglent SAP1000 и SAP2500 обеспечивают минимальное влияние на входной тракт и высокий уровень достоверности отображения ВЧ-сигнала на экране осциллографа. Обычные пассивные пробники с высоким сопротивлением и ёмкостью обеспечивают хороший отклик в НЧ области, но ненадлежащим образом нагружают входную цепь, искажая сигналы на более высоких частотах. Активные пробники обеспечивают одновременно: высокое входное сопротивление и низкую входную емкость для уменьшения влияния в тракте «пробник/осциллограф» во всей полосе пропускания. Минимальное влияние, компактность, позволяющая работать в ограниченном пространстве, всё это делает его пробником «на каждый день» для различных типов сигналов и точек подключения.

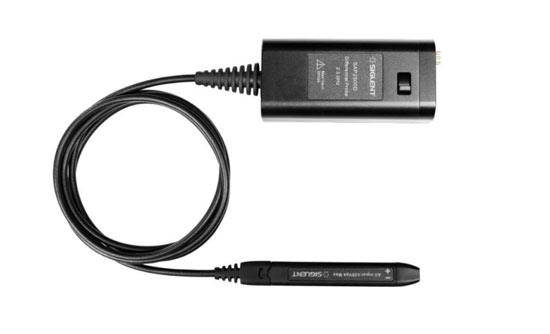

Дифференциальный активный пробник Siglent SAP2500D является устройством «2 в 1». Он выполняет измерения не просто в одной контрольной точке относительно земли (как обычный активный пробник), а измеряют разницу напряжения между двумя точками системы.

Специализированный интерфейс пробников SAPBus обеспечивает полную интеграцию пробника в измерительную схему осциллографа. Пробником можно управлять с передней панели осциллографа. Осциллограф обеспечивает питание пробника, поэтому нет необходимости в отдельном блоке питания или батареях. Пробники c интерфейсом SAPBus полностью совместимы с осциллографами серий АКИП-4134 и АКИП-4135.

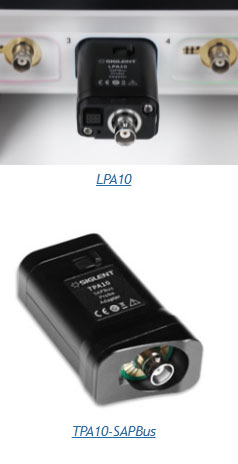

LPA10
LPA10
TPA10-SAPBus
TPA10-SAPBus
Кроме своих осциллографических пробников компания Siglent предлагает пользователям интересные решения в виде подключаемых переходников (адаптеров), расширяющих измерительные возможности и поддержку аксессуаров других производителей с целью их применения с моделями серий АКИП-4134, АКИП-4135.

Адаптер пробников LPA10 обеспечивает поддержку и совместимость активных дифференциальных пробников производства Teledyne LeCroy серии ZD (ZD500, ZD1000, ZD1500) и дифференциального пробника AP033 с осциллографами серий АКИП-4134 и АКИП-4135. Конструкция и спецификации адаптера LPA10 обеспечивают физический переход от осциллографического интерфейса SAPbus (Siglent) к шине ProBus (T Teledyne LeCroy) с целью использования уже имеющихся у пользователя пробников с указанным типом интерфейса.



Адаптер пробников TPA10-SAPBus для подключения активных пробников Tektronix к осциллографам серий АКИП-4134 и АКИП-4135. Полоса пропускания до 4 ГГц, поддерживает пробники с архитектурой TekProbe Level 2*, в которых используется интерфейс BNC (уровень II). Конструкция и спецификации адаптера TPA10-SAPBus обеспечивают физический переход от осциллографического интерфейса SAPbus (Siglent) к шине TekProbe Level 2 (Tektronix) с целью использования уже имеющихся у пользователя пробников с указанным типом интерфейса.

*- в дополнение к возможностям пробника TekProbe-BNC Level 1 введен канал обмена информацией между пробником и осциллографом.

Благодаря инновационным адаптерам LPA10 и TPA10-SAPBus пользователи теперь без труда смогут использовать пробники производства компаний Tektronix и Teledyne LeCroy. Отныне нет необходимости в отказе от ранее приобретённых измерительных аксессуаров перечисленных брендов при эксплуатации цифровых осциллографов АКИП™. Опциональные адаптеры LPA10 и TPA10-SAPBus поддерживают все модификации осциллографов в линейках АКИП-4134 и АКИП-4135.
