Повышающий преобразователь 60 кВт с чередованием фаз на SiC MOSFET от Wolfspeed

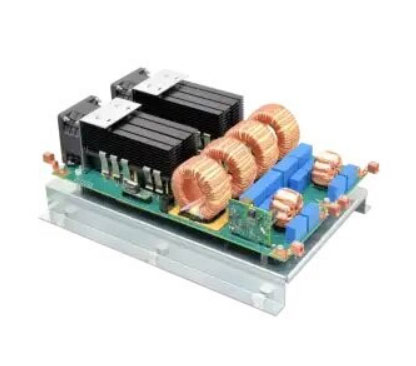

 10.01.2022  Компания Wolfspeed выпустила референс-дизайн повышающего преобразователя 60 кВт с чередованием фаз на основе SiC-МОП транзисторов 1200 В 75 мОм - CRD-60DD12N.

Характеристики повышающего преобразователя:

демонстрирует работу SiC MOSFET 1200 В 75 мОм Wolfspeed поколения C3M в повышающем преобразователе 60 кВт в режиме чередования фаз
преобразователь из четырёх уровней по 15 кВт, на каждом из которых используется драйвер затвора MOSFET CGD15SG00D2
напряжение на входе 470 (DC) - 800 (DC) В, 850 (DC) В на выходе с пиковым КПД 99,5% и удельной мощностью 127 Вт/дюйм3
документация включает: BOM (список комплектующих), дизайн-файлы и инструкцию по применению
Соответствующие транзисторы и драйвер:

C3M0075120K
CGD15SG00D2

Скачать руководство пользователя CRD-60DD12N

Презентация о CRD-60DD12N

Скачать дизайн-файлы CRD-60DD12N
