Компактные компьютеры Aaeon UP Xtreme i11 EDGE на базе плат UP Xtreme i11

 20.12.2021 Aaeon начинает выпуск компактных компьютеров на базе своих собственных процессорных плат UP Xtreme i11. Новинка использует встраиваемые процессоры семейства Tiger Lake (UP3-class) и получила название UP Xtreme i11 EDGE. Она позиционируется производителем как платформа для запуска приложений сбора и обработки данных в сфере AI EDGE. Этому будут немало способствовать как возросшая производительность графического ядра процессоров Tiger Lake, так и возможность дооснащения компьютеров платой AI-ускорителя AI CORE XM 2280 с двумя чипами Movidius Myriad X. Компьютеры выполнены в той же самой концепции, что и выпущенные ранее модели PICO-WHU и GENESYS-APL7 - процессорная плата помещена в металлический корпус, размеры которого не оставляют внутри места для размещения 2.5-дюймовых SATA-накопителей. Корпус, таким образом, служит лишь средством защиты платы от механических повреждений и в качестве радиатора для сброса тепла.
Компьютер будет выпускаться в нескольких модификациях, которые будут различаться лишь моделью установленного процессора. Стандартный теплопакет использованных процессоров составляет 15 Вт, а увеличенный - 28. Учитывая это, а также малый размер корпуса, производитель на этот раз выбрал активную схему охлаждения. Вентилятор кулера находится на верхней поверхности корпуса и защищен от механических воздействий пластиной с отверстиями. Для работы процессорам потребуется оперативная память DDR4-3200 в виде модулей SODIMM. На плату устанавливаются два модуля максимальным общим объемом 64 Гб. В качестве накопителя для размещения ПО и данных компьютер использует M.2 SSD и SATA DOM. Для установки плат расширения служат три слота M.2 (2280 M-key, 2230 E-key, 3052 B-Key). На случай добавления в систему контроллеров беспроводных сетей в корпусе сделано 5 отверстий для монтажа антенных гнезд.

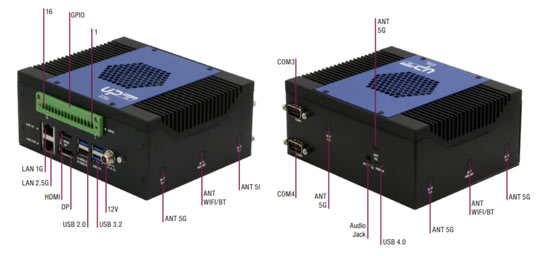

На передней поверхности корпуса расположены: два медных порта Gigabit Ethernet, видеовыходы HDMI и DisplayPort, четыре гнезда шины USB, ввод питания и кнопка включения. Отдельно стоит упомянуть внешний разъем GPIO на 16 линий, наличие которого позволяет организовать взаимодействие с различными автоматическими устройствами, подавать сигналы и опрашивать датчики. На задней поверхности находятся лишь два COM-порта, аудиоразъем и гнездо шины USB 4.0.



Компьютер рассчитан на питание от источника постоянного тока напряжением 12 вольт. В качестве опции к компьютеру производитель предлагает адаптеры сети переменного тока 72 и 96 Вт. Последний должен использоваться при установке в компьютер платы AI CORE XM.

Модификации UP Xtreme i11 EDGE:

UPX-EDGE-TGLI5G7E-A10-0000 - процессор Core i5-1145 G7E
UPX-EDGE-TGLI7G7E-A10-0000 - процессор Core i7-1185G7E
UPX-EDGE-TGLCR-A10-0000 - процессор Celeron 6305E
UPX-EDGE-TGLI3-A10-0000 - процессор Core i3-1115GRE
UPX-EDGE-TGLI5-A10-0000 - процессор Core i5-1145GRE
UPX-EDGE-TGLI7-A10-0000 - процессор Core i7-1185GRE

Технические характеристики UPX-EDGE TGLCR-A10-0000:

Конструкция: Алюминий
Охлаждение, тип: Активное
Процессор, архитектура: 11 Gen Tiger Lake Embedded
Процессор, модель: Intel Celeron 6305E (1.8 ГГц)
Тип оперативной памяти: DDR4-3200, 2 SODIMM, до 64 Гб
Видео контроллер: Интегрированный
Видеовыходы: 1 x HDMI, 1 x DisplayPort
Порты Gigabit Ethernet: 2
USB порты: 5 (USB 2.0, 3 x USB 3.2, USB 4.0)
COM порты: 2 x RS-232/422/485
Дискретный ввод-вывод: 16 GPIO
Audio: line-out / mic-in
Дисковая система: 1 x M.2, 1 x SATA
Слоты расширения M.2: 3 (M2280, E2230, B3052)
Питание, DC (V): 12
Поддерживаемые ОС: Windows 10, Linux
Отверстия для антенного гнезда: 5
Рабочая температура, град. C: 0~60
Габаритные размеры, мм: 152 x 124 x 67
Вес, кг.: 2,3
