Высокочастотный DC-DC преобразователь 6,6 кВт от Wolfspeed

 17.12.2021 Компания Wolfspeed выпустила референс-дизайн высокочастотного DC-DC преобразователя 6,6 кВт на SiC MOSFET 650 В для зарядного устройства электромобилей – CRD-06600DD065N.


Основные характеристики преобразователя:

CRD-06600DD065N демонстрирует работу SiC MOSFET 650 В 60 мОм Wolfspeed поколения C3M в высокочастотном DC-DC преобразователе 6,6 кВт в приложениях, где важна высокая плотность мощности

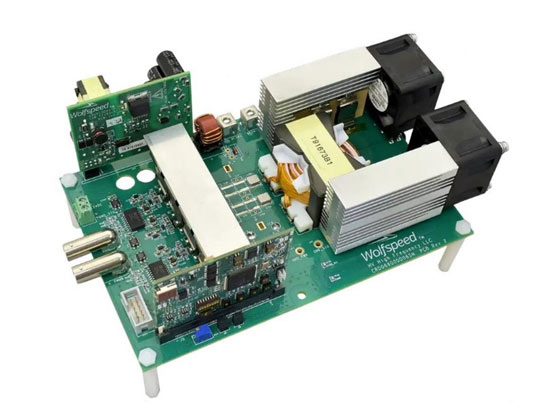

демонстрационная плата представляет собой DC-DC LLC топологию, в которой верхняя сторона - полный мост, а нижняя сторона - синхронный выпрямитель
плата была создана для работы на высокой частоте переключения, благодаря чему она получилась компактной, лёгкой и экономичной
плата поддерживает диапазон входного напряжения 380 В (DC) - 420 В (DC) и 400 В (DC) на выходе с эффективностью > 96%
применение: промышленные источники питания и зарядные устройства электромобилей
документация включает: BOM (список комплектующих), дизайн-файлы и инструкцию по применению

Параметры CRD-06600DD065N:

входное напряжение: 380 В (DC) → 420 В (DC)
выходное напряжение: 400 В (DC)
максимальный ток: 16,5 А
выходная мощность: 6,6 кВт
частота переключения: 500 кГц – 1 МГц
управление с обратной связью для регулируемого выхода
дополнительные внешние входы PWM для тестирования разомкнутого контура

Применение преобразователя:

бортовое зарядное устройство электромобиля
внешнее зарядное устройство электромобиля
промышленное зарядное устройство
промышленные источники питания
Отладка доступна как файлы референс-дизайна (основная плата, ПСН).

Программное обеспечение – по запросу.

Соответствующие SiC MOSFET 650 В и SiC диод Шоттки:

C3M0060065D
C6D10065A
