SCADA TRACE MODE в автоматизации инженерных систем ТРЦ "Облака Сити" г. Энгельс

 09.12.2021 Компания  «Интегра Лайт» (Саратов) авторизованный системный интегратор Адастра запустила в эксплуатацию систему диспетчеризации инженерных систем здания самого большого торгово-развлекательного комплекса «ОБЛАКА СИТИ» в городе Энгельсе. АСДУ сделана и исполняется под управлением российской SCADA-системы TRACE MODE 6 (Адастра, Москва). ТРЦ "ОБЛАКА СИТИ" имеет площадь 48 тысяч квадратных метров. В нем расположены 80 магазинов, 8-ми зальный кинотеатр, кафе, рестораны, паркинг. В 2019 г. «Интегра Лайт» выполнила проектирование, разработку в SCADA TRACE MODE и монтаж системы диспетчеризации инженерных систем здания ТРЦ. В 2020-м АСДУ была расширена и модернизирована по заявкам службы эксплуатации ТРЦ.

Система диспетчеризации инженерных систем здания ТРЦ «ОБЛАКА СИТИ» на базе SCADA TRACE MODE решает следующие задачи:

обеспечение непрерывного мониторинга оборудования инженерных систем здания;
обеспечение централизованного управления инженерными системами здания ТРЦ;
предупреждение и предотвращение аварийных ситуаций;
повышение оперативности принятия решений при возникновении аварийных ситуаций;
повышение надежности, безопасности и качества эксплуатации;
сокращение эксплуатационных затрат на энергетические ресурсы;
ведение оперативного и долговременного статистического учёта и анализа.

Основные возможности системы диспетчеризации, разработанной Интегрой Лайт в SCADA TRACE MODE:

получение оперативной информации о состоянии контролируемых параметров оборудования;

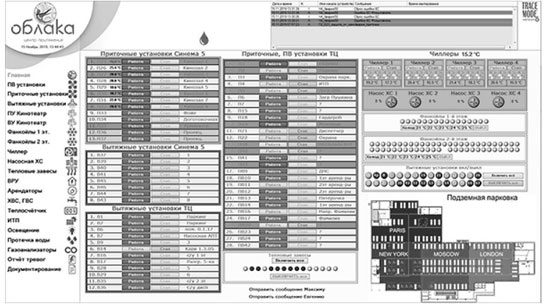

SCADA TRACE MODE диспетчеризация ТРЦ Облака СитиSMS оповещение заинтересованного персонала об авариях и отключениях;
дистанционный контроль и управление работой инженерного оборудования;
предоставление информации с использованием схем, таблиц, графиков, текстовой и звуковой информации, позволяющих быстро оценить техническое состояние контролируемого оборудования;
архивирование контролируемых параметров на сервере SCADA TRACE MODE;
документирование и регистрацию технологических процессов, аварий и времени реагирования диспетчера.



Система диспетчеризации охватывает следующие системы и оборудование ТРК «ОБЛАКА СИТИ»:

приточно-вытяжные установки;
приточные установки;
вытяжные установки;
чиллеры;
насосную холодоснабжения;
фанкойлы мест общего пользования;
тепловые завесы;
счётчики электроэнергии входных распределительных устройств;
счётчик тепла;
счётчики электроэнергии арендаторов ТРЦ;
вводные счётчики воды;
счётчики воды ХВС и ГВС арендаторов;
система управления освещением МОП;
система контроля загазованности паркинга;
система контроля протечки воды;
система контроля доступа в шкафы диспетчеризации.

При проектировании системы диспетчеризации Интегра Лайт максимально использовала возможности установленного оборудования. В АСДУ было включено следующее оборудование:

12 приточно-вытяжных установок с контроллерами Carel;
29 приточных установок с контроллерами Carel;
20 вытяжных установок с контроллерами Carel;
30 вытяжных установок управляемых четырьмя контроллерами Овен;
69 фанкойлов управляемых контроллерами Midea;
4 чиллера с контроллерами Siemens;
4 насоса холодоснабжения с частотными регуляторами;
38 вводных счётчиков электроэнергии Энергомера СЕ301 и 87 счётчиков Энергомера СЕ301 арендаторов;
4 десятиканальных счётчика импульсов "Пульсар" компании "Тепловодохран" г. Рязань (обеспечивают подсчёт расхода воды с 28 счётчиков воды);
17 тепловых завес, оснащённых термостатами Aerotek;
газоанализаторы САКЗ-МК компании ЦИТ-Плюс г. Саратов;
тепловой счётчик ТВ7-04 компании «ТЕРМОТРОНИК» г. Санкт-Петербург;
регулятор температуры Siemens ECL310;
модули ввода и вывода IPC DAS серии M-7000 (обеспечивают управление освещением и контроль протечки воды в помещениях).
Интегра ЛайтСвязь SCADA TRACE MODE с оборудованием обеспечивает локальная сеть. Модули и контроллеры с интерфейсом RS-485 подключается к локальной сети с помощью преобразователей протокола ModBus RTU/ModBus TCP серии tGW-700 (ICP DAS), счётчики электроэнергии Энергомера подключены в локальную сеть с помощью преобразователей интерфейса Moxa. У диспетчера/оператора есть возможность создавать отчёт за выбранный период времени, в котором собираются данные показаний счётчиков и расход ресурсов за выбранный период.

Компания Интегра Лайт применила в проекте программное обеспечение Doc GSM МРВ+ 6 TRACE MODE® 6 для Windows на 8191 канал, который позволяет круглосуточно следить и управлять состоянием и режимами оборудования, контролировать аварийные ситуации, проводить анализ потребления ресурсов, архивировать параметры устройств и выводить отчёты за интересующий промежуток времени.

Подробнее на сайте компании.
