Универсальная система сбора и регистрации рабочих характеристик силовых модулей от Amantys

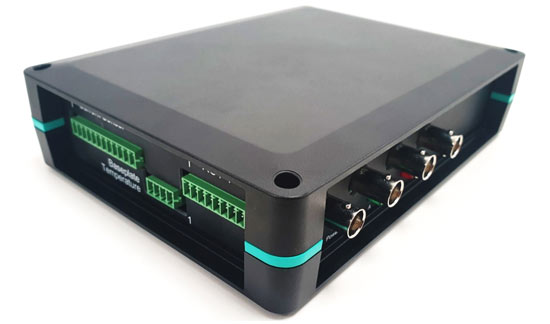

 24.11.2021 Компания Amantys Power Electronics разработала регистратор данных, который обеспечивает синхронизированные измерения напряжения и тока, возможности регистрации и обработки данных, а также предоставляет точные, надёжные и синхронные измерения и функции регистрации данных для транзисторных и диодных модулей преобразователя в процессе работы. Регистратор совместим с преобразователями, разработанными с использованием драйвером от Amantys, а также с любым другим производителем драйвера. Подходит для работы с Si IGBT и SiC MOSFET, с классом напряжения до 33. Полученные данные могут использоваться для оптимизации стека, проверки преобразователя и в качестве вводных данных для расчётов температуры перехода (Tj). Дополнительно могут быть измерены: напряжение DC шины, фазовый ток, время ШИМ и температура внешнего модуля.



Запись параметров начинается автоматически при старте коммутации на ключе и не требует подключения к ПК. Данные сохраняются в .csv формате на USB накопитель с периодом обновления 1 мс вне зависимости от рабочей частоты преобразователя. Накопитель ёмкостью 512 Гб позволяет сохранять данные за 6 месяцев непрерывной работы. Всего можно подключить до 4 внешних USB накопителей.

Все измерения также могут передаваться через Ethernet с использованием стандартных команд для программируемых приборов (SCIPI), что обеспечивает доступ к данным в реальном времени, например, от контроллера преобразователя. Затем зарегистрированные данные можно импортировать в программное обеспечение, выбранное пользователем, для дальнейшей обработки и анализа, в том числе для оценки температуры перехода (Tj).

Более подробно с функционалом регистратора и основными возможностями можно ознакомиться в обзоре на сайте компании.

Компания  Макро Групп является официальным дистрибьютором Amantys на территории РФ и СНГ.
