Телеметрия водоводов Бельбекского водозабора в системе диспетчеризации «ATM SCADA» через распределенный сбор показаний с автономных Zulu-датчиков по GSM сети

 10.11.2021 Бельбекский водозабор является частью системы водной безопасности г. Севастополя, что накладывает повышенные требования к контролю за состоянием его водных ресурсов. Для осуществления удаленной телеметрии водоводов используются Zulu-датчики со встроенным GSM-модемом.  Zulu-датчики представляют собой батарейные контроллеры, обеспечивающие многолетнее автономное измерение давления, расхода и уровня на контролируемых диктующих точках, с последующей передачей архивов измерений и аварийных сообщений на сервер водоканала – через интернет сотового оператора. Полученные результаты измерений и аварийные оповещения используются для построения интерактивной анимированной системы диспетчеризации ATM SCADA. Диспетчеру ATM SCADA доступен онлайн мониторинг гидравлического режима сети, контроль водно-теплового баланса, гидрологический и гидрогеологический мониторинг водозабора и многое другое.

Проблема водоснабжения г. Севастополя назревала очень давно и обострилась осенью 2020 года, когда из-за засухи обмелело Чернореченское водохранилище.

Новая станция на Бельбекском водозаборе призвана решить проблему водной безопасности г.Севастополя: она активно работает во время весенних паводков и позволяет экономить ресурсы основного источника воды для Севастополя – Чернореченского водохранилища.

Бельбекский водозабор находится в долине реки Бельбек г. Севастополя. В нижнем течении реки вырос уникальный комплекс гидротехнических сооружений, не имеющий аналогов в современной России. Вода из Бельбека по укрепленному руслу направляется к переливной дамбе, а затем в аккумулирующий ковш с накопительным бассейном объемом 150 тысяч кубометров.



В системе телеметрии водоводов Бельбекского водозабора использовано оборудование российского производства для распределенного автономного сбора показаний – Zulu-датчик©.

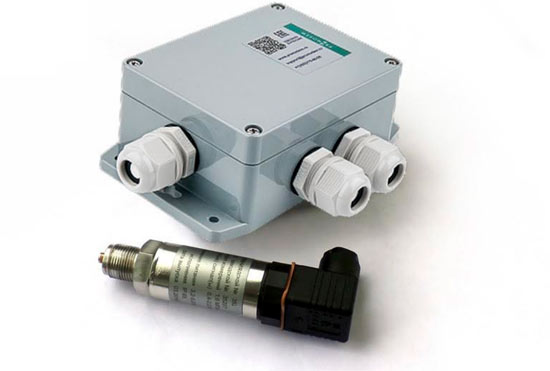

Zulu-датчики представляют собой батарейные контроллеры, обеспечивающие многолетнее автономное измерение давления, расхода и уровня на контролируемых диктующих  точках, с последующей передачей архивов измерений и аварийных сообщений в диспетчерский центр через интернет сотового оператора.

Водозащищенное исполнение IP68 позволяет устанавливать Zulu-датчики непосредственно в затапливаемых колодцах и камерах переключения. Zulu-датчики являются сертифицированным средством измерений и представляют собой специальное исполнение автономных логгеров PROMODEM GSM.

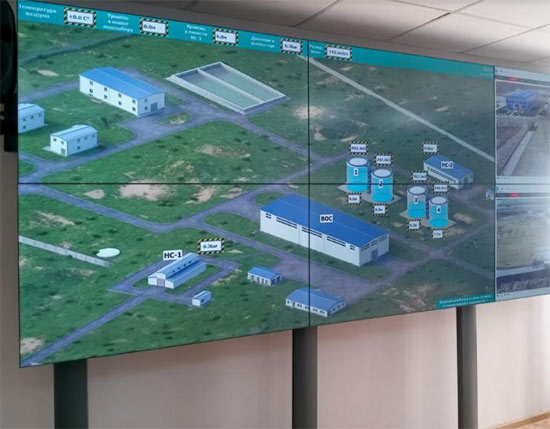

Результаты измерений и аварийная сигнализация бесперебойно поступают в систему ATM SCADA (разработки ООО «АТМ») и используются в построении интерактивной анимированной диспетчерской системы на основе программ моделирования инженерных сетей ZuluGIS (разработки ООО Политерм).

Кроме стандартных для АСУ ТП функций диспетчеризации и аварийной сигнализации, Zulu-датчик© позволяет осуществлять в системе ATM SCADA:

онлайн мониторинг гидравлического режима сети;
гидрологический и гидрогеологический мониторинг;
контроль водно-теплового баланса;
создание актуальной анимированной модели состояния сетей.
