Компактный компьютер Aaeon BOXER-8223AI с видеовходом HDMI

 29.10.2021 Aaeon продолжает выпуск новых моделей компактных компьютеров с видовходом HDMI. На этот раз, в дополнение к вышедшим ранее BOXER-8233AI и BOXER-8253AI, компания выпустит компактный компьютер BOXER-8223AI, собранный на базе модуля NVidia Jetson Nano. Новинка использует тот же корпус и внутреннюю компоновку, что и выпушенная ранее модель 8253AI, отличаясь от последней лишь менее производительным процессорным модулем. Как и другие модели в серии BOXER-8000AI, BOXER-8233AI предназначен для работы в качестве автономной платформы сбора и обработки данных с использованием нейросетей. Наличие видеовхода позволяет встраивать BOXER-8233AI в стандартный видеотракт HDMI и открывает широкие возможности по модернизации закрытого и устаревшего оборудования, избегая при этом вмешательства в оригинальные аппаратные и программные средства. Как и старшие модели серии, BOXER-8223AI получил внешний 13-битный GPIO, который можно использовать для опроса датчиков, управления реле, двигателями, светодиодами и ЖК-дисплеями.



Jetson Nano представляет собой процессорный модуль, на котором установлен чип с ARM-совместимым четырехъядерным процессором и графическим контроллером семейства Maxwell c 128 вычислительными ядрами CUDA. Помимо основного чипа, на модуле также размещены: чипы оперативной памяти (4 Гбайт LPDDR), гнездо для карт Micro SD, контроллер медного порта Gigabit Ethernet. Nano является модулем, рассчитанным прежде всего на работу во встраиваемых и маломощных устройствах, поэтому его производительность, конечно же, ниже, чем у старших модулей серии.

Процессорный модуль Jetson Nano установлен на разработанную Aaeon плату-переходник, которая отвечает за разъемы для внешних и внутренних подключений, а также предоставляет системе схемы питания. Плата размещается в компактном настенном корпусе из алюминиевого сплава. Таким образом, компьютер BOXER-8223AI состоит из системы-на-модуле от Nvidia и платформы от Aaeon.

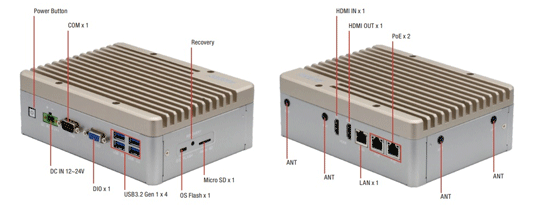

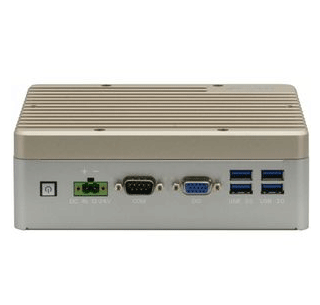

На передней панели компьютера расположены: четыре гнезда шины USB 3.2, последовательный порт RS-232/485, интерфейс дискретного ввода-вывода, ввод питания и кнопка включения. На задней панели находятся разъемы видеовхода и видеовыхода HDMI и три порта Gigabit Ethernet. Два из трех портов поддерживают подачу питания PoE 802.3at. В качестве накопителя компьютер использует либо находящийся на плате модуля eMMC, либо карту памяти Micro SD, которая устанавливается в гнездо на боковой поверхности. Расширить возможности системы можно при помощи установки платы M.2 E-Key 2230 и платы Mini PCIe. Питание компьютера осуществляется от внешнего источника постоянного тока напряжением 10-24 вольт.

Технические характеристики BOXER-8223AI-A3-1010:

Конструкция: Алюминий
Охлаждение, тип: Пассивное (fanless)
Монтаж: настенный
Процессор, модель: NVIDIA Jetson Nano
Тип оперативной памяти: LPDDR4
Объем установленной опер. памяти: 4 Гб
Видео контроллер: Интегрированный
Видеовходы: 1 x HDMI
Видеовыходы: 1 x HDMI
Порты Gigabit Ethernet: 1
Порты Gigabit Ethernet с функцией PoE: 2
USB порты: 4 (USB 3.2)
COM порты: 1 x RS-232/485
Дискретный ввод-вывод: 13 GPIO
Дисковая система: 1 x mSATA, 1 x Micro SD
Слоты расширения: 1 x Mini PCIe, 1 x M.2: 2230 E-key
Питание, DC (V): 12~24
Поддерживаемые ОС: NVIDIA Jetpack 4.5
Отверстия для антенного гнезда: 2
Рабочая температура, град. C: -10~70
Габаритные размеры, мм: 180 x 136 x 61
Вес, кг.: 1,3
