22 кВт DC/DC двунаправленный преобразователь от Wolfspeed

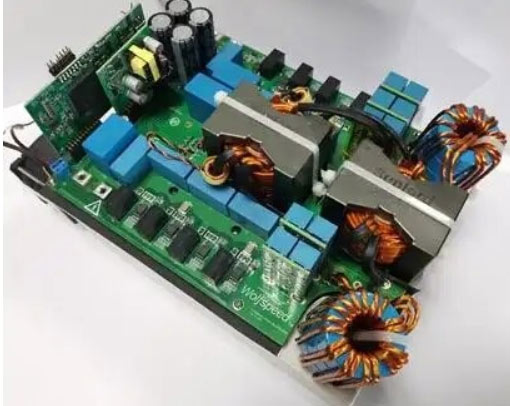

 04.10.2021 Компания Wolfspeed (A Cree Company) выпустила референс-дизайн 22 кВт DC/DC двунаправленного преобразователя на основе SiC-МОП транзисторов 1200 В 32 мОм в корпусе TO-247-4 - CRD-22DD12N. Преобразователь CRD-22DD12N демонстрирует возможности SiC MOSFET 1200 В от Wolfspeed поколения C3M в высокоэффективном двунаправленном DC/DC преобразователе мощностью 22 кВт для бортовых и внешних  устройств быстрой зарядки электромобилей.

Устройство поддерживает широкий диапазон входного напряжения DC шины – от 380 до 900 В, а также выходного DC напряжения – от 480 В до 800 В, что даёт возможность подключения к однофазной и трёхфазной сети.

Полномостовой резонансный преобразователь CLLC с гибкой схемой управления реализует частотную модуляцию, контроль фазового сдвига, адаптивное синхронное выпрямление и метод реконфигурации моста.

Использование SiC MOSFET 1200 В 32 мОм в корпусе TO-247-4 оптимизирует массогабаритные характеристики устройства и обеспечивает снижение потерь на переключение.



Параметры CRD-22DD12N

пиковая эффективность: 98,5 % как в режиме зарядки, так и в режиме разрядки
плотность мощности: 8 кВт/л
Спецификация:

Режим зарядки

входное напряжение: 380 - 900 В DC
выходное напряжение: 480 - 800 В DC номинально. Возможности системы: 200 - 800 В DC
при VВх= 650 - 900 В DC: выходная мощность: 22 кВт; выходной ток: 36 А
при VВх= 380 - 900 В DC: Выходная мощность: 6,6 кВт; Выходной ток: 26,4 А

Режим разрядки:

входное напряжение: 300 В - 800 В DC
выходное напряжение: 360 - 750 В DC номинально
выходная мощность: 6,6 кВт; выходной ток: 19 А
полномостовой резонансный преобразователь CLLC, работающий при 135 - 250 кГц
радиатор, симулирующий охлаждающую плату
CAN интерфейс
Дизайн включает файлы референс-дизайна для основной платы, платы контроллера и вспомогательного источника питания.
