Беспроводной опрос в персональной радиосети «кустов» нефтегазовой, насосной и Modbus автоматики через модемы PROMODEM ZigBee

20.09.2021 Каждый «куст» контроллеров (RS-485 / RS-232) через радиомодемы PROMODEM ZigBee объединяется в отдельную персональную радиосеть – для беспроводного опроса со стороны вашей SCADA или центрального Modbus-master-контроллера . Персональные промышленные радиосети ZigBee позволяют отказаться от проводов незаметно для вашей системы. Радиомодемы PROMODEM ZigBee не требуют лицензии, платы за трафик, роутеров и базовых станций. Сплошное покрытие радиусом в сотни метров обеспечивается за счет автоматической ретрансляции между модемами и подходит для беспроводного опроса контроллеров и счетчиков на компактных территориях (промзона, порт, кусты нефтегазовой и насосной автоматики, коттеджные поселки и т. п.), а также внутри зданий: завода, склада, офисного или торгового центра.

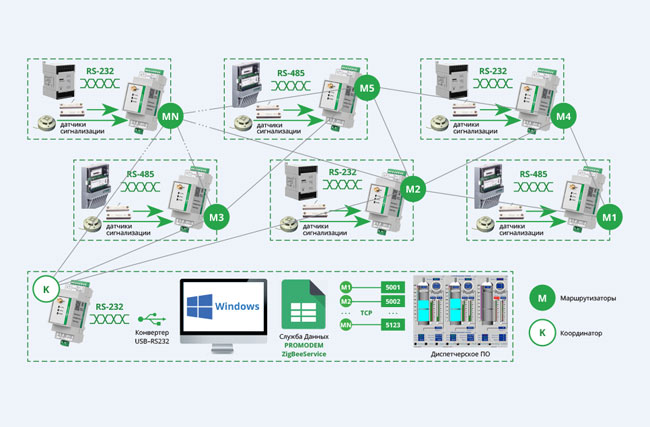

Беспроводной адресный доступ Диспетчерского ПО (Windows) – к устройствам и датчикам
(используйте ZigBee модемы PROMODEM серии «Координаторы и Маршрутизаторы»)


Ваши устройства подключены ⇔ к ZigBee модемам-маршрутизаторам по RS-485 или RS-232.
Ваши датчики сигнализации (при наличии) подключены ⇔ ко входам «сухой контакт» маршрутизаторов.
Ваш компьютер с Диспетчерским ПО подключен ⇔ к центральному ZigBee модему-координатору напрямую (COM) или через конвертер USB-RS232 (либо через шлюз PROMODEM GSM или PROMODEM WiFi).
Бесплатная служба данных PROMODEM ZigBeeService (служба Windows) устанавливается на диспетчерском компьютере и выделяет вашей программе опроса отдельные TCP (или COM) порты - для доступа к каждому устройству и каждому датчику.
Диспетчерское ПО для опроса нужного устройства / датчика – обращается к соответствующим TCP (или COM) портам.
Адресный доступ: запрос получает только то устройство, которому этот запрос предназначен.

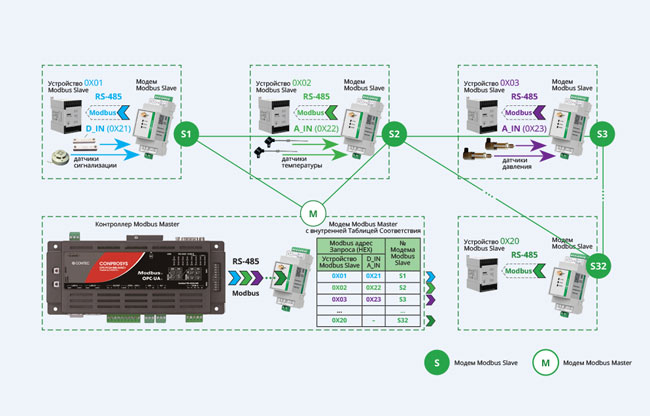

Беспроводной адресный доступ Modbus Master контроллера - к Modbus Slave устройствам и датчикам
(используйте ZigBee модемы PROMODEM серии «Modbus Master и Slave»)



Ваши устройства Modbus Slave подключены ⇔ к модемам Modbus Slave ZigBee по RS-485.
Ваши датчики сигнализации или датчики 4…20 мА  (при наличии) можно также подключить ⇔ к соответствующим входам модемов Modbus Slave ZigBee.
Ваш контроллер Modbus Master подключен ⇔ к центральному модему Modbus Master ZigBee по RS-485.
В центральном модеме Modbus Master ZigBee настраивается Таблица Соответствия адресов ваших устройств Modbus Slave (Modbus ID) ⇔ и сетевых адресов модемов Modbus Slave ZigBee.
Также в Таблице Соответствия назначаются Modbus-адреса для дискретных / аналоговых входов модемов Modbus Slave ZigBee (по желанию).
Ваш контроллер Modbus Master осуществляет опрос устройств и датчиков по их Modbus адресам так, как будто те подключены к нему напрямую по шине RS-485.
Адресный доступ: запрос получает только то ваше устройство Modbus Slave, Modbus-адрес которого указан в этом запросе.

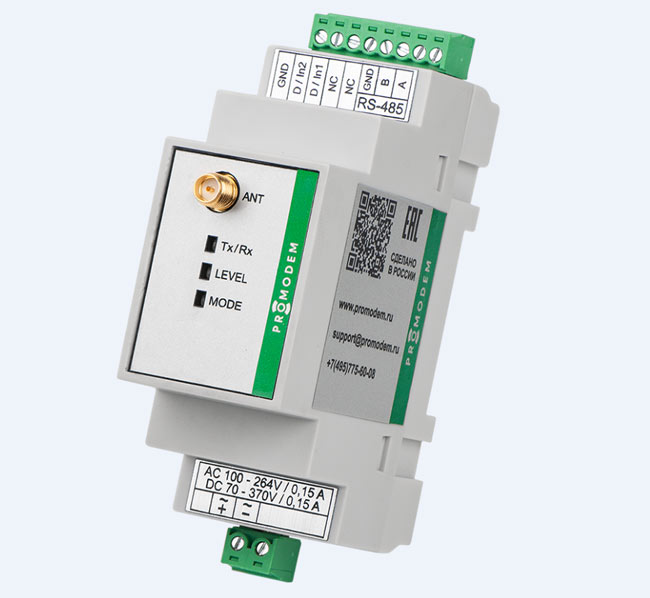

Промышленное исполнение модемов PROMODEM ZigBee для удобного монтажа
Рабочая температура от -40°С до +70°С, крепление на DIN-рейку.
Подключение питания и интерфейсов через винтовые клеммники.
Встроенный БП на ~220 В AC или = 24 В DC с гальваноразвязкой.
Выход = 12 В для питания датчиков и интерфейсов устройств.
Выносные антенны: на магните и врезные на шкаф, на кронштейне.
Декларация о соответствии ТР ТС «Безопасность» и «ЭМС».
Гарантия 5 лет.
