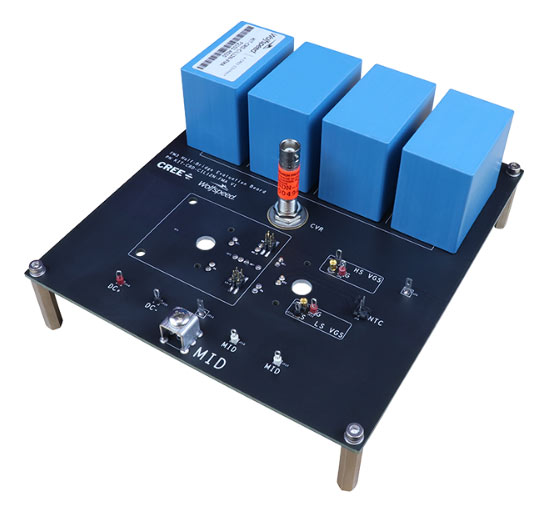

Отладочная плата для SiC силовых модулей WolfPack от Wolfspeed

 23.07.2021 Компания Wolfspeed (A Cree Company) выпустила отладочную плату для оценки динамических характеристик силовых SiC MOSFET модулей семейства WolfPack – KIT-CRD-CIL12N-FMA. Плата представляет собой схему с зажатой индуктивной нагрузкой (CIL) с измерением тока и позволяет проводить тесты при высоких скоростях переключения, с низкой индуктивностью и двойной пульсацией.



В зависимости от выбранного драйвера затвора, KIT-CRD-CIL12N-FMA позволяет измерять следующие параметры:
время (TDelay-On, TDelay-Off, TRise, TFall)
выбросы (VDS-Max, ID-Max)
скорость (di/dt, dv/dt)
потери на переключение (EON, EOFF, ERR)
Спецификация KIT-CRD-CIL12N-FMA:

оптимизирована для полумостовых SiC силовых модулей семейства WolfPack от Wofspeed/CREE
напряжение DC щиты до 1000 В
встроенный конденсатор ёмкостью 200 мкФ и блок высокочастотных плёночных конденсаторов
высокоскоростная схема с низкой индуктивностью и паразитной индуктивностью 6,2 нГн при 10 МГц
встроенный резистор для контроля тока (CVR)
винтовые клеммы для подключения питания, средней точки и индуктора нагрузки

Применение платы KIT-CRD-CIL12N-FMA:
быстрая зарядка электромобилей
промышленная энергетика
источники бесперебойного питания (ИБП)
индукционный нагрев и сварка
промышленные моторные двигатели
солнечная и другая возобновляемая энергетика
электрические сети

Доступность отладочной платы KIT-CRD-CIL12N-FMA:
доступна для заказа "в железе"
доступна как файлы референс-дизайна
Соответствующие SiC силовые модули семейства WolfPack:

CAB011M12FM3
CAB016M12FM3
