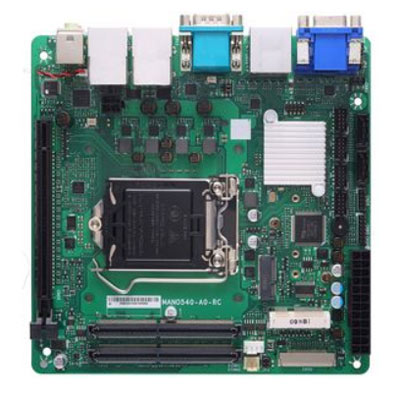

Материнская плата Axiomtek MANO540 для процессоров Comet Lake

 29.06.2021 Новинка под процессоры Comet Lake появится еще в одной линейке продуктов компании Axiomtek. Материнская плата MANO840 выполнена в форм-факторе Mini-ITX и использует настольные процессоры 10 поколения Intel Core. Плата предназначена для сборки компактных компьютеров и высокопроизводительных панельных компьютеров. На плату устанавливаются процессоры семейства Comet Lake с максимальным теплопакетом 65 Вт, что позволяет плате работать большинством таких процессоров, включая восьмиядерный Core i7-10700 и десятиядерный Core i9-10900. Старшим процессорам семейства для работы требуется память DDR4-2933, а процессорам Core i5 и ниже - DDR4-2666. Используется память в конструктиве SODIMM, два модуля максимальным общим объемом 128 Гб. Обслуживанием шины PCI Express и контролем периферийных устройств занимается PCH Intel H410. Для подключения дисковых накопителей служат два порта SATA3 и слот M.2 3052 B-key. Для установки плат расширения служат слоты: PCI Express x16, Mini PCIe, M.2 2230 E-key.

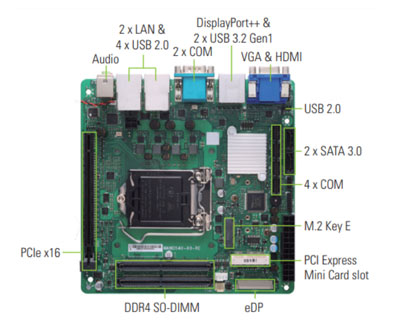

На внешние разъемы платы выведены: выдеовыходы HDMI, VGA и DisplayPort, шесть гнезд шины USB, два последовательных интерфейса, аудиоразъемы. К внутренним коннекторам подключается блок питания, четыре COM-порта, гнездо USB 2.0 и восьмибитный GPIO.


Плата работает с блоком питания ATX, который подключается через разъемы 24pin+4pin. Аналогично платам предыдущих поколений, MANO540 умеет работать как в режиме ATX, так и в режиме AT.

Плату MANO540 и другую продукцию Axiomtek можно заказать в нашей компании "Встраиваемые Системы", которая является официальным представителем Axiomtek в России.

Технические характеристики MANO540VHDGGA-H410:

Форм-фактор: Mini-ITX
Охлаждение, тип: Активное
Охлаждение, вентиляторы: подключение: 1 x 4pin, 1 x 3pin
Процессор, архитектура: 10 Gen Comet Lake
Разъем процессора: LGA 1200
Chipset: Intel H410
Тип оперативной памяти: DDR4-2933, 2 SODIMM, до 64 Гб
Объем установленной опер. памяти: Не установлено
Видео контроллер: Интегрированный
Видеовыходы: VGA, HDMI, DP
Порты Gigabit Ethernet: 1
USB порты: 7 (5 x USB 2.0, 2 x USB 3.2)
COM порты: 4 x RS-232, 2 x RS-232/422/485
Дискретный ввод-вывод: 8 GPIO
Audio: Line-in, line-out, mic-in
Дисковая система: 1 x M.2, 2 x SATA
Слоты расширения: 1 x PCI-Express x16, 1 x Mini PCI Express, 1 x M.2
Питание, источник: ATX 24+4 pin
Рабочая температура, град. C: 0~60
габаритные размеры, мм: 170 x 170
