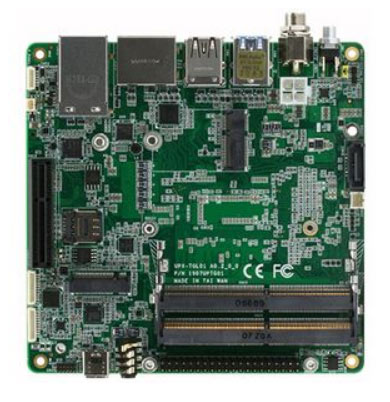

Процессорная плата Aaeon UP Xtreme i11 на базе процессоров Tiger Lake

 01.06.2021 Компания Aaeon выпустит серию компактных плат UP Xtreme i11, собранных на встраиваемых процессорах семейства Tiger Lake. Пятнадцативаттные процессоры Tiger Lake с поддержкой памяти DDR4-3200 сделают платы Xtreme i11 самыми высокопроизводительными моделями во всей линейке UP. По данным производителя, платы предназначены прежде всего для решений в области граничных вычислений, работы с нейросетями, для создания точек доступа сетей 5G. Интегрированная графика Intel 11-го поколения также позволит платам Xtreme i11 успешно работать в качестве HD-медиаплеера, отображая один поток 8К либо два независимых потока 4K.


В зависимости от модели , на плату устанавливаются как двухъядерные Celeron 6305E и Core i3-1115GRE, так и четырехъядерные Core i5-1145GRE и Core i7-1185GRE. Теплопакет процессоров составляет 15 ватт, что даст возможность готовой системе обойтись охлаждением при помощи радиатора. При встраиваемом монтаже в сложных условиях может быть использован активный кулер, доступный у производителя в качестве опции. Процессору для работы требуется оперативная память DDR4-3200 в форм-факторе SODIMM. На плату устанавливаются два модуля максимальным общим объемом 64 Гб. Для установки плат расширения служат два слота M.2 (E2230, B3052) и слот PCI Express x4. В качестве дисковых накопителей могут использоваться 1 SATA-устройство и 1 M.2 SSD (M2280).

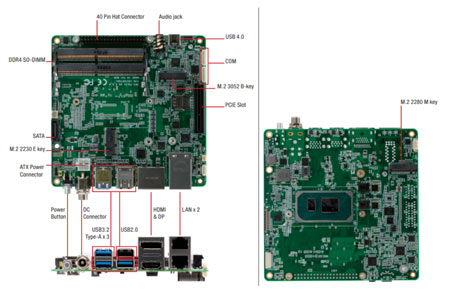

На внешние разъемы платы выведены два медных порта Gigabit Ethernet, три гнезда шины USB 3.2, по одному гнезду USB 2.0 и USB 4.0, видеовыходы HDMI и Display Port, кнопка включения и ввод питания. К внутренним коннекторам подключаются два последовательных интерфейса RS-232/422/485 и два порта шины USB 2.0.



Питание платы осуществляется от внешнего источника постоянного тока напряжением 12 вольт. Его можно подключать как к внешнему разъему DC-jack, так и в внутреннему 4-контактному разъему EPS. Схемы питания компьютера могут работать в режиме ATX.

Технические характеристики UPX-TGLCR-A10-0000:

Форм-фактор: UP
Охлаждение, тип: Пассивное (fanless)
Охлаждение, вентиляторы: подключение: 1 x 4pin
Процессор, модель: Intel Celeron 6305E (1.8 ГГц)
Процессор, архитектура: 11 Gen Tiger Lake Embedded
Chipset: SoC
Тип оперативной памяти: DDR4-3200, 2 SODIMM, до 64 Гб
Видео контроллер: Интегрированный
Видеовыходы: 1 x HDMI, 1 x DP
Общее количество портов Ethernet: 2
Порты Gigabit Ethernet: 2
USB порты: 5 (USB 2.0, 3 x USB 3.2, USB 4.0)
COM порты: 2 x RS-232/422/485
Дискретный ввод-вывод: 40 GPIO (HAT)
Дисковая система: 1 x M.2, 1 x SATA
Слоты расширения PCI-Express x4: 1
Слоты расширения M.2: 3 (E2230, M2280, B3052)
Питание, DC (V): 12
Поддерживаемые ОС: Windows 10
Рабочая температура, град. C: 0~60
Габаритные размеры, мм: 123 x 120
