Система автоматического управления промышленного холодильника на базе программируемого реле ОВЕН ПР200

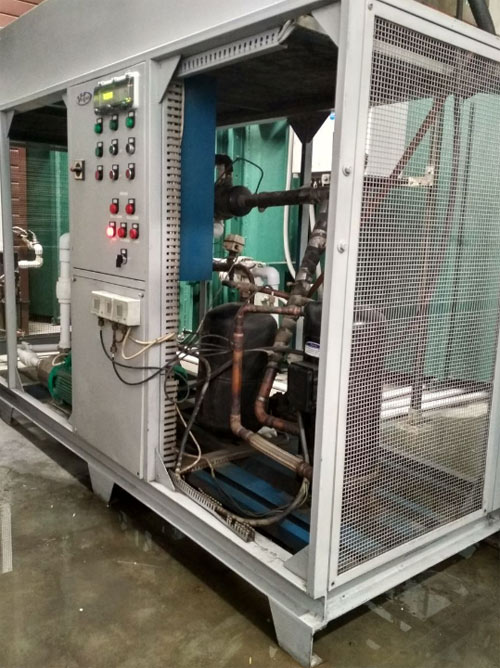

 24.05.2021 САУ управляет промышленным холодильником и циркуляционными насосами аккумулирующего бака. При разработке системы управления было использовано следующее оборудование ОВЕН: программируемое реле ПР200, датчик температуры ДТС014 и датчик давления ПД100-ДИ. При помощи системы, посредством двух насосов, поддерживается циркуляция охлаждающей жидкости через теплообменник промышленного холодильника. Периодически, по времени наработки, меняется включенный насос. В случае отказа насоса включается парный ему насос.
Система обеспечивает регулирование температуры охлаждающей жидкости включением и отключением компрессора. При этом обеспечиваются автоматическое включение дополнительного вентилятора охлаждения радиатора компрессора, технологические защиты по давлению до и после компрессора, отсутствию нагрузки, неисправности сети питания и поломке компрессора и отказу вентиляторов. Система имеет возможность работать в составе АСУ верхнего уровня, передавая данные и принимая команды по цифровому интерфейсу.



При разработке системы управления было использовано следующее оборудование ОВЕН:

Программируемое реле ПР200
Резистивный датчик  температуры ДТС014-50М
Датчик давления ПД100-ДИ

Разработчик – компания «ИСЭТА», г. Чебоксары.
