Широкополосный GaN усилитель 2-6 ГГц мощностью 12 Вт от Wavepia

 11.05.2021 Компания WAVEPIA расширила линейку своих продуктов 12 Вт усилителем на диапазон 2-6 ГГц - WPGM0206012M. Модель построена на основе GaN технологии, что позволяет получить высокие технические и эксплуатационные характеристики. Этот широкополосный усилитель может работать в непрерывном (CW mode) и в импульсном (Pulse mode) режимах. Преимуществом усилителя является работа с высоким напряжением питания 48 В, что упрощает проектирование цепей питания и обеспечивает высокую надёжность. Корпус усилителя позволяет монтировать его на плату по технологии поверхностного монтажа. Усилитель рекомендуется к применению при проектировании систем связи, радаров и средств радиоэлектронной борьбы.

Основные технические параметры широкополосного GaN усилителя WPGM0206012M:
диапазон рабочих частот: 2 - 6 ГГц
коэффициент усиления в линейном режиме: Gss=11,6 дБ на частоте 4 ГГц
коэффициент усиления по мощности: Gp=9,6 дБ на частоте 4 ГГц
выходная мощность в режиме насыщения: Psat>41 дБм на частоте 4 ГГц
режим работы: постоянный или импульсный
КПД: PAE >20% на частоте 4 ГГц
напряжение питания: Vdd=48-50 В

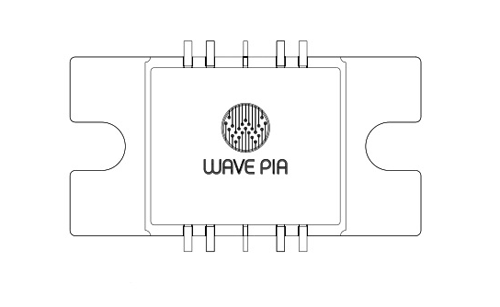

габариты корпуса: 17×24×4,6 мм

Характеристики усилителя WPGM0206012M продемонстрированы на графиках ниже.

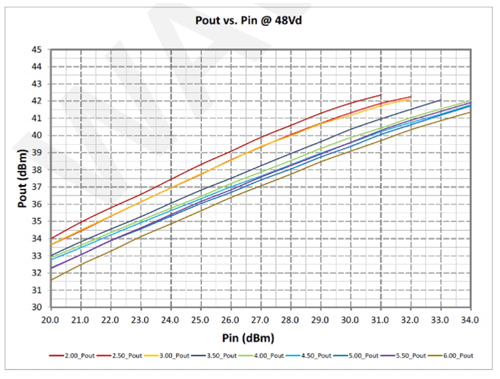

График зависимости выходной мощности (Pout) от входной мощности (Pin) при различных частотах
(CW mode, Ta=25℃, Drain Voltage= 48V, IDQ=610mA.)

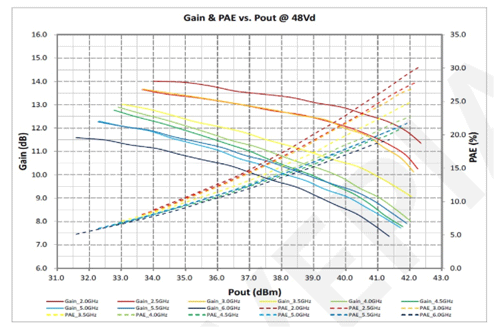

График зависимости коэффициента усиления (Gain) и КПД (PAE) от выходной мощности (Pout)
(CW mode, Ta=25℃, Drain Voltage= 48V, IDQ=610mA.)




Документация на усилитель WPGM0206012M доступна по запросу. Для упрощения разработки систем с использованием усилителя у Wavepia существует отладочная плата, которая доступна для заказа.

Компания Макро Групп является официальным партнёром Wavepia в России.
