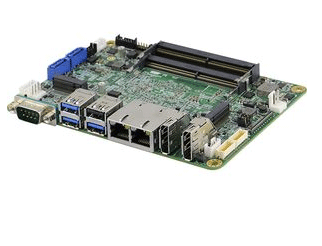

3.5-дюймовая процессорная плата iBASE IB953AF на базе Tiger Lake

 11.05.2021 Компания iBASE выпустила процессорную плату IB953AF, предназначенную для решений в сфере промышленной автоматизации, здравоохранения, розничной торговли, а также для создания систем машинного зрения. Плата выполнена в форм-факторе 3.5 дюйма и оснащается встраиваемыми процессорами 11 поколения Core (архитектура Tiger Lake). Данная архитектура была официально представлена публике осенью 2020 года, она получила обновленный 10-нанометровый техпроцесс, а также новое графическое ядро Gen12, и уже успела заслужить высокие оценки экспертов своим соотношением производительности и тепловыделения.

Будет выпущено несколько модификаций платы, которые будут различаться лишь моделью установленного процессора. iBASE использует двухъядерные Celeron 6305E и Core i3-1115G4E для бюджетных моделей и четырехъядерные Core i5-1145G7E / Core i7-1185G7E для старших. Процессору требуется оперативная память DDR4-3200 в конструктиве SODIMM. На плату можно установить один или два модуля максимальным общим объемом 64 Гбайт. В качестве накопителя для размещения ПО и данных плата может использовать два SATA-устройства и M.2 SSD. Для установки плат расширения служат слоты M.2 3052 B-key и 2220 E-key.
На разъемы для внешних подключений платы IB953 выведены: последовательный порт RS-232/422/485, четыре гнезда шины USB, два медных порта Gigabit Ethernet, два видеовыхода DisplayPort. К коннекторам для внутреннего монтажа подключается еще один последовательный порт, видеовыходы LVDS и eDP, гнезда шины USB и шина GPIO.

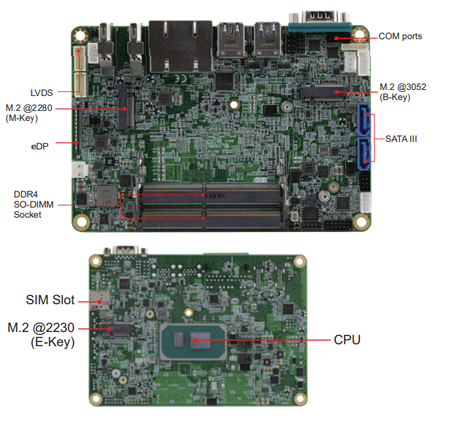

Сосредоточив большинство выступающих разъемов и объемных деталей на на одной стороне платы, разработчики разместили процессор на противоположной стороне. Здесь с процессором соседствует лишь слот M.2 E2230 и отсек для SIM-карты. Это облегчит крепление радиатора, ответственного за охлаждение процессора. Радиатором может служить как доступный в качестве опции охладитель HSIB953-A, так и металлический корпус готового устройства.
Питание платы осуществляется от внешнего источника постоянного тока напряжением от 12 до 24 вольт.

Список моделей платы IB953AF:
IB953EF-CEL - процессор Celeron 6305E
IB953EF-I3 - процессор Core i3-1115G4E
IB953AF-I5 - процессор Core i5-1145G7E
IB953AF-I7 - процессор Core i7-1185G7E
Технические характеристики IB953EF-CEL:

Форм-фактор: 3.5''
Охлаждение, тип: Пассивное (fanless)
Охлаждение, вентиляторы: подключение: 2 x 4 pin
Процессор, модель: Intel Celeron 6305E (1.8 ГГц)
Процессор, архитектура: 11 Gen Tiger Lake Embedded
Chipset: SoC
Тип оперативной памяти: DDR4-3200, 2 SODIMM, до 32 Гб
Объем установленной опер. памяти: Не установлено
Видеовыходы: 2 x DP, 1 x LVDS, 1 x eDP
Общее количество портов Ethernet: 2
Порты Gigabit Ethernet: 2
USB порты: 6 (3 x USB 2.0, 3 x USB 3.1)
COM порты: 2 x RS-232/422/485
Дискретный ввод-вывод: 4 DI, 4 DO
Audio: да
Дисковая система: 1 x M.2, 2 x SATA
Слоты расширения M.2: 3
Питание, DC (V): 12/24
Рабочая температура, град. C: 0~60
Габаритные размеры, мм: 147 x 102
