Материнская плата Aaeon MAX-Q470A для процессоров Comet Lake

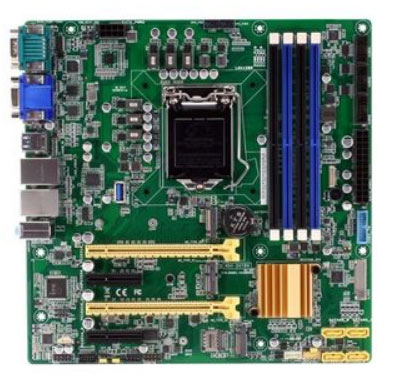

 21.04.2021 Материнская плата Aaeon MAX-Q470A для процессоров Comet Lake Компания AAEON начала производство материнской платы форм-фактора Mini-ATX, рассчитанной на установку процессоров Core 10 поколения. Новинка получила название MAX-Q470A и оснащена четырьмя слотами расширения PCIe 3.0, а также четырьмя последовательными интерфейсами. Плата предназначена для сборки промышленных компьютеров, станций обработки данных и майнинговых ферм начального уровня. Схемы питания материнской платы MAX-Q470A позволяют устанавливать любые 65-ваттные процессоры настольного класса архитектуры Comet Lake, начиная с двухъядерного Celeron G5900 и заканчивая десятиядерным Core i9-10900. Расположение компонентов схем питания позволяет устанавливать стандартные процессорные кулеры. Процессору для работы потребуется оперативная память DDR4-2933/2600. Максимальный объем памяти составляет 128 Гб, конструктив модулей - DIMM (4 слота). За контроль шины PCIe и обмен с периферийными устройствами отвечает PCH Q370. В качестве дисковых накопителей плата может использовать 4 SATA-устройства и M.2 SSD (M2280/2242).

Для установки плат расширения служат четыре слота PCI Express (PCIe x16, PCIe x8, PCIe x1, PCIe x1) , а также два слота M.2. (E2230 B3042/3052/2242).

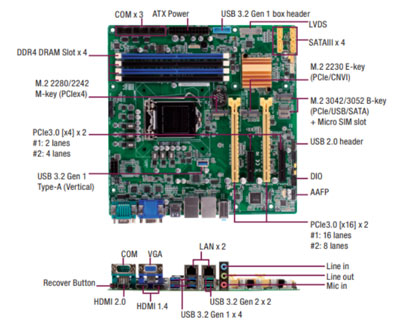

На внешние коннекторы платы выведены: три видеоинтерфейса HDMI, видеоинтерфейс VGA, шесть гнезд шины USB 3.2, два медных порта Gigabit Ethernet, аудиоконнекторы и универсальный последовательный интерфейс RS-232/422/485 с поддержкой подачи питания. К внутренним коннекторам подключаются еще три последовательных порта, USB-порты 2.0 и 3.2, интерфейс дискретного ввода вывода и видеовыход LVDS. Также плата позволяет подключать, помимо процессорного, два дополнительных корпусных вентилятора.

Питание платы осуществляется от источника питания ATX (24pin + 8pin EPS).

Технические характеристики MAX-Q470A-A10:

Форм-фактор: Micro-ATX
Охлаждение, тип: Активное
Охлаждение, вентиляторы: подключение: 3 x 4pin
Процессор, модель: Не установлен
Процессор, архитектура: 10 Gen Comet Lake
Разъем процессора: LGA 1200
Chipset: Intel Q470E
Тип оперативной памяти: DDR4-2933, 4 DIMM, до 128 Гб
Видеовыходы: 1 x VGA, 3 x HDMI, 1 x LVDS
Порты Gigabit Ethernet: 2
USB порты: 11 (2 x USB 2.0, 9 x USB 3.2)
COM порты: 3 x RS-232, 1 x RS-232/422/485
Дискретный ввод-вывод: 8 GPIO
Audio: Line-in, line-out, mic-in
Дисковая система: 1 x M.2, 4 x SATA
Слоты расширения: 1 x PCIe x16, 1 x PCIe x8, 2 x PCIe x1, 3 x M.2 (E2230, M2280/2242)
Питание, источник: ATX 24+8 pin
Поддерживаемые ОС: Windows 10, Linux
Рабочая температура, град. C: 0~60
Габаритные размеры, мм: 244 x 244
