SCADA TRACE MODE в АСУ ТП печей обжига извести АО «Узметкомбинат»

 19.03.2021 Специалисты АО «Узбекский металлургический комбинат» (г. Бекабад, Узбекистан) применили SCADA-систему TRACE MODE (Адастра, Москва) для разработки и внедрения АСУ ТП печей обжига извести электросталеплавильного цеха. Узметкомбинат является ведущим предприятием черной металлургии Узбекистана. Комбинат выпускает прокат черных металлов, меди и её сплавов, а также базальтовые плиты и металлические изделия: проволоку, электроды, гвозди, стальную сетку, хозяйственную посуду и т.д. Плавка металла на Узметкомбинате производится электрометаллургическим способом из вторичного сырья - металлолома. Для очистки (рафинирования) жидкой стали электросталеплавильное производство требует высококачественного оксида кальция (CaO), т.н. "негашеной извести", которая производится на самом комбинате путем обжига известняковой массы в печах. Естественно, что к качеству извести предъявляются самые жесткие требования - любое отклонение от технологического регламента снижает качество оксида кальция, что может негативно сказаться на качестве выпускаемой стали. Для точного соблюдения требований технологии была создана АСУ ТП печей обжига известняка.

Разработанная специалистами комбината АСУ ТП печей обжига контролирует процесс нагревания исходной известняковой массы, при котором карбонаты кальция и магния разлагаются до оксидов и выделяется углекислый газ. АСУ ТП обжига управляет производством негашеной извести и за счет строгого соблюдения технологии обеспечивает нужные физические свойства извести - пористость, гигроскопичность и т.д.

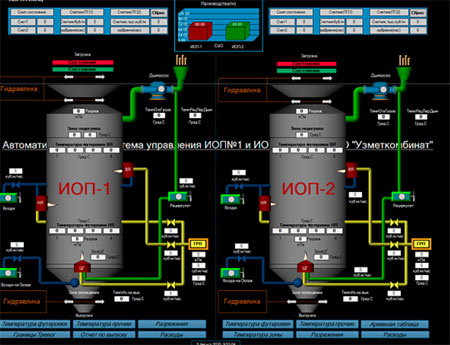

АСУ ТП печей обжига извести электросталеплавильного цеха разработана в инструментальной системе и работает под управлением МРВ SCADA TRACE MODE. Число контролируемых параметров 400-420 шт. Сбор данных о состоянии печи осуществляется при помощи контроллеров ICP DAS (Тайвань) с корзинами расширения I-87K. Данные в режиме реального времени передаются в операторский ПК SCADA TRACE MODE через интерфейс RS-485 по протоколу DCON. Т.к. драйвер DCON встроен в SCADA TRACE MODE, подключение оборудования не вызвало трудностей у разработчиков АСУ ТП.

Для регулирования подачи воздуха и природного газа в печь, а также для отвода выделяющегося углекислого газа используются клапаны с приводами МЭО, управляемые при помощи ПКП ОВЕН. Кроме функций управления воздушными клапанами прибор ПКП ОВЕН осуществляет защиту их механизмов и электропроводов при заклинивании без применения концевых выключателей. Все данные о состоянии регулирующей арматуры передаются по RS-485 в ПК со SCADA TRACE MODE и представляются оператору в удобной и интуитивно понятной графической форме. Для связи TRACE MODE с ПКП ОВЕН используется встроенный бесплатный драйвер MODBUS, входящий в состав TRACE MODE.

АСУ ТП печей обжига извести электросталеплавильного цеха на базе SCADA TRACE MODE внедрена и работает без замечаний.

Непрерывная модернизация и техническое перевооружение производства, осуществляемая "Узметкомбинатом", позволяют заводу выпускать высококачественную продукцию, которая поставляется как на промышленные предприятия Узбекистана, так и отгружается на экспорт.
