Оперативно-диспетчерский контроль на распределительном газопроводе ГРП с помощью GSM/NB IoT логгеров PROMODEM

16.03.2021 Комплекты «Распределительный газопровод PROMODEM GSM» позволяют развернуть систему дистанционного контроля давления и распределения газа в пунктах ГРП. Автономное питание, класс защиты IP65 и работа при минусовых температурах позволяют произвести монтаж комплекта непосредственно на газопровод. В комплект входит взрывозащищенный преобразователь давления, а также GSM логгер PROMODEM с батарейкой и предоплаченным пакетом Multi SIM-карты на 5-10 лет автономной передачи показаний.  Учет и контроль давления газа логгером PROMODEM сопровождается автоматической отправкой архивов измерений и аварийных сообщений через GSM или NB-IoT сеть: на собственный или облачный сервер Информационной Системы PROMODEM LOGGER, а также на мобильный телефон по СМС.

Комплекты «Распределительный  газопровод PROMODEM GSM» позволяют организовать дистанционный мониторинг работы газорегуляторных пунктов  и контролировать:
•давление газа на входе и выходе из газорегуляторного пункта;
•перепад давления на фильтре газа и регуляторе давления;
•корректность снижения давления газа и поддержание его на заданном уровне регулятором давления;
•режим отбора газа постоянными и буферными потребителями.


Комплект «Распределительный  газопровод PROMODEM GSM» с классом защиты IP65 не требует дополнительного питания, работает в сетях GSM или NB-IoT сотовых операторов и незамедлительно проинформирует о недопустимых отклонениях измеряемых параметров, ведя и передавая накопленные архивы данных в диспетчерскую.

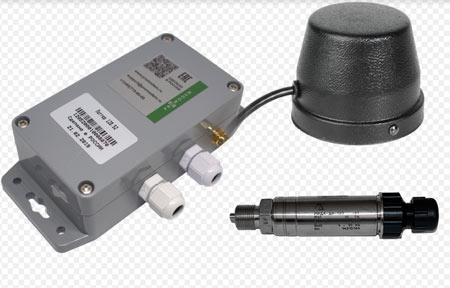

В состав комплекта входит:
•взрывозащищенный преобразователь давления МИДА Ex: диапазон 0…2,5 МПа, мембрана из нержавеющей стали, присоединительная резьба М20х1,5, искробезопасная цепь, основная погрешность 0,15 % от ВПИ, кабель 10 м;
•логгер PROMODEM 122.52 с независимым искрозащитным барьером для безопасного подключения датчика давления; батарейное питание обеспечивает 5 лет автономной работы при опросе датчика каждые 15 минут с контролем давления на min…max и отправке показаний в диспетчерский центр 1 раз в сутки (аварийные СМС отправляются мгновенно);
•мультисим-карта с предоплаченным интернет- и СМС-пакетом, обеспечивающая до 10 лет передачи показаний и автоматический выбор сотового оператора с наилучшим уровнем сигнала (МТС, «Билайн», «МегаФон», Tele2);
•выносная антенна для уверенного приема.
Индивидуальный подход к каждому проекту обеспечивается возможностью подключения к одному логгеру PROMODEM сразу нескольких аналоговых датчиков давления, температуры и загазованности, а также дискретных датчиков открытия дверей газорегуляторного пункта и импульсных счетчиков газа.

Входящее в комплект программное обеспечение ИС PROMODEM LOGGER позволяет:
•развернуть диспетчерский пункт на любом компьютере;
•вести постоянный мониторинг параметров газораспределения;
•контролировать необходимость очистки газового фильтра;
•оценивать герметичность задвижек на основе измеренного давления в различных точках распределительного газопровода;
•контролировать исправность предохранительного устройства сброса газа в атмосферу на основе задания порога максимально допустимого изменения давления за единицу времени на выходе из пункта;
•формировать отчетную документацию в табличном и графическом виде;
•незамедлительно информировать диспетчера о возникновении аварийных ситуаций индикацией на экране компьютера;
•автоматически дублировать аварийные сообщения по СМС как диспетчеру, так и работникам службы эксплуатации.

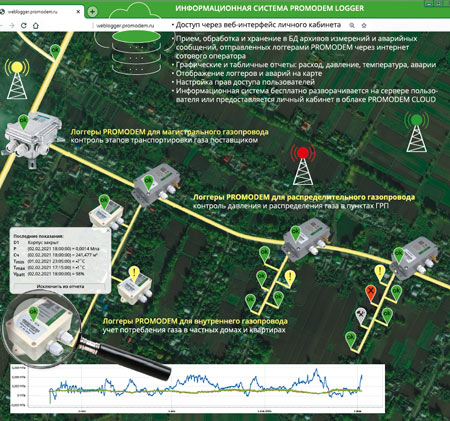

Узлы контроля и учета на магистральном газопроводе, ГРП и в тупиках газораспределения отображаются в единой информационной системе PROMODEM LOGGER на общей карте местности, что позволяет диспетчеру контролировать всю систему целиком.
