Оперативно-диспетчерский контроль на магистральном газопроводе с помощью GSM/NB IoT логгеров PROMODEM

24.02.2021 Комплекты Магистральный газопровод PROMODEM GSM позволяют развернуть систему дистанционного контроля этапов транспортировки газа на магистральном трубопроводе. Автономное питание, класс защиты IP68 и расширенный температурный диапазон от -40 до +70 ˚С позволяют произвести монтаж комплекта непосредственно на газопровод. В комплект входит взрывозащищенный преобразователь давления, а также GSM логгер PROMODEM с батарейкой и предоплаченным пакетом Multi SIM-карты на 5-10 лет автономной передачи показаний.  Учет и контроль давления газа логгером PROMODEM сопровождается автоматической отправкой архивов измерений и аварийных сообщений через GSM или NB-IoT сеть: на собственный или облачный сервер Информационной Системы PROMODEM LOGGER, а также на мобильный телефон по СМС.
Комплекты «Магистральный газопровод PROMODEM GSM» позволяют развернуть единую автоматизированную систему дистанционного контроля на магистральном газопроводе:
•давления газа в начале и в конце участка, на пути транспортирования, на выходе с промысла и на отводах к газораспределительным станциям;
•режима закачки газа в подземные хранилища;
•режима отбора газа постоянными и буферными потребителями;
•давления на входе и выходе компрессорных станций и режима их работы.

Автономное питание, класс защиты IP68 и расширенный температурный диапазон от -40 до +70 ˚С позволяют произвести монтаж комплекта «Магистральный газопровод PROMODEM GSM» непосредственно на газопровод аналогично установке обычного манометра.

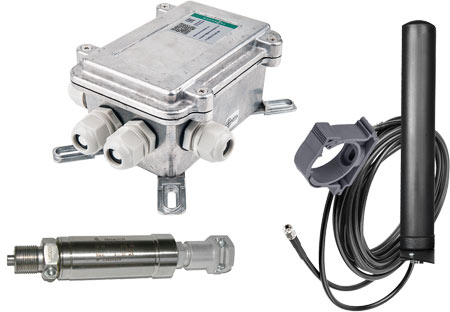

Комплект в базовом исполнении включает в себя:
•взрывозащищенный преобразователь давления МИДА Ex: диапазон 0…10 МПа, мембрана из нержавеющей стали, присоединительная резьба М20х1,5, искробезопасная цепь, основная погрешность 0,15% от ВПИ, кабель 10 метров;
•логгер PROMODEM 120.12 с независимым искрозащитным барьером для безопасного подключения датчика давления; батарейное питание обеспечивает 5 лет автономной работы при опросе датчика каждые 15 минут с контролем давления на min…max и отправке показаний в диспетчерский центр 3 раза в сутки (аварийные СМС отправляются мгновенно);
•мультисим-карта с предоплаченным интернет- и СМС-пакетом, обеспечивающая до 10 лет передачи показаний и автоматический выбор сотового оператора с наилучшим уровнем сигнала (МТС, «Билайн», «МегаФон», Tele2);
•внешняя антенна IP68 для уверенного приема.

Наличие у логгера PROMODEM до 10 различных входов позволяет подключить к нему несколько датчиков давления, преобразователей температуры, расхода, газоанализаторов и корректоров газа.

Индивидуальные исполнения комплекта подбираются под особенности каждого конкретного проекта и позволяют обеспечить автономное измерение параметров газа с требуемой точностью и частотой.

При использовании комплекта оборудования «Магистральный газопровод PROMODEM GSM» с развернутой на сервере заказчика информационной системой (ИС) PROMODEM LOGGER, реализуется постоянный веб-мониторинг параметров измеряемой среды:

•контроль технологического режима транспортирования газа с формированием отчетной информации о давлении в табличном или графическом виде;
•контроль пластового давления газа, исправности оборудования на компрессорных и газораспределительных станциях;
•оценка герметичности газопровода на основе измеренного давления в различных точках магистрали;
•объединение нескольких узлов контроля в единое информационное пространство с удаленным доступом и управлением всей системой;
•дистанционная перенастройка в логгере допусков min…max на давление – для наладки системы обнаружения утечек и неисправностей оборудования: при выходе значений за установленные пределы, аварийный узел незамедлительно подсвечивается на диспетчерском компьютере, а работникам служб эксплуатации автоматически рассылаются СМС-оповещения;
•визуализация всех узлов контроля на карте с отображением текущих состояний.

При отсутствии возможности или желания разворачивать свой сервер, данные со всех узлов учета и контроля можно отправлять на облачный сервер в дата-центре  PROMODEM CLOUD.

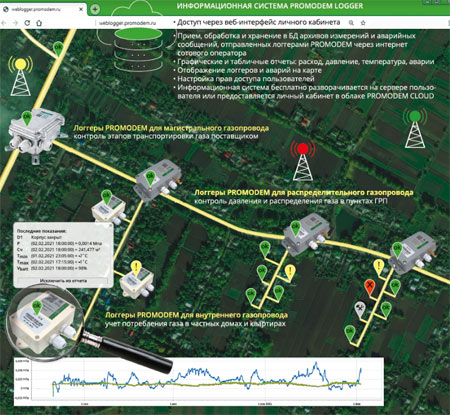

Узлы контроля и учета: на магистральном газопроводе, газораспределительных пунктах (ГРП) и в тупиках газораспределения – отображаются в единой информационной системе PROMODEM LOGGER, на общей карте местности, что позволяет диспетчеру контролировать всю систему целиком.
