3D зрение от DeltaElectronics

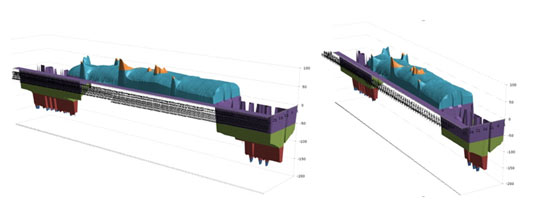

11.02.2021 Системы технического зрения DeltaElectronics обладают возможностью проводить объемное сканирование объектов для получения их цифровой 3D-модели. Для этого используется лазерная подсветка и встроенные в контроллер технического зрения серии DMV2000 функций преобразования координат. С помощью полученной 3D модели можно проводить измерение объекта, поиск дефектов и контролировать качество объектов. Одной из задач, решаемых с помощью такой системы, является объемное сканирование бревна в оборудовании по производству деревянного шпона и сортировки, также данную модель можно использовать для расчёта оптимальной распиловки бревна на пилорамах и лесопильных станках. В результате такого сканирования получается 3D-модель бревна со всеми сучками и неровностями:

Видео-демонстрация объемного сканирования
При этом в контроллере вычисляется начало и конец сучка, радиус каждого «среза» бревна, положение центра, что позволяет получить кривизну бревна. Все эти данные могут передать в систему управления верхнего уровня и использоваться при работе других узлов оборудования.

В файле 3d-model.xlsx содержаться данные сканирования бревна с визуализацией полученной поверхности (для вращения модели кликните правой клавишей мыши и выберите пункт «Поворот объемной фигуры»
Необработанные данные для визуализации содержатся в файле data.csv

Кадр c камеры технического зрения, красным выделено Сучок. В программе облако точек вычисляется как высота от нулевой плоскости, по которой был выполнена калибровка – на картинке выделено синим. (кадр, сделанный для калибровки - лазерная линия светит на нулевую плоскость)

Данный пример показывает, что системы технического зрения от DeltaElectronics могут использоваться для получения облака точек абсолютно любого объекта. 3D модели в производстве открывают неограниченную свободу для контроля качества объектов и оптимизации параметров процессов.
Высокая светочувствительность камер позволяет избежать установки светонепроницаемых кожухов и применения опасных лазеров повышенной мощности.

Состав оборудования в данном примере:
•DMV2000-CL2-HS Контроллер обработки изображения на 2 камеры, 1 шт.
•DMV-CAF03CL Кабель подключения камеры 3 метр,а 1 шт.
•DMV-CM30GCL Черно-белая камера 0.3 Mp, 1 шт.
•Объектив фиксированный Kowa LM12JCM, 1 шт.
•Модуль лазерный МЛ-04-15 с сетевым блоком питания, 1 шт.

Компания СТОИК проводит бесплатные семинары по применению машинного зрения DeltaElectronics для задач работы с 3D-объектами. На семинаре в качестве примера могут быть использованы образцы ваших объектов. Специальных знаний по высшей математике и тензорному счислению не требуется. Мы расскажем простым языком как быстро и легко сконфигурировать проект для контроллера технического зрения. Для записи на семинар можно оставить свою заявку на сайте компании.
