Новое решение от Инженерного центра «Энергосервис»: указатель положения РПН на базе ЭНМВ-1 и ЭНМИ-7

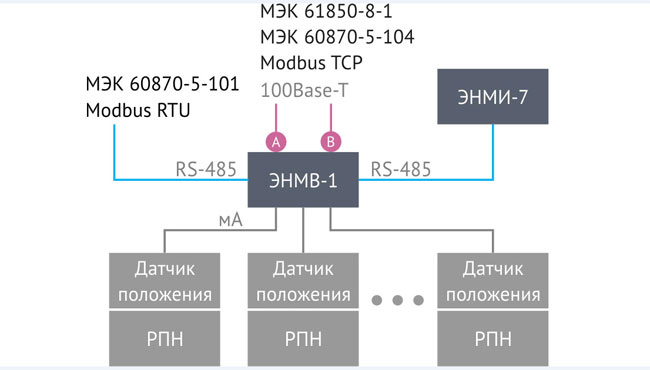

26.01.2021 Инженерный центр Энергосервис представляет новое решение, позволяющее реализовать функции указателя положения РПН силового трансформатора на базе модулей аналогового ввода ЭНМВ-1 и модулей индикации ЭНМИ-7. ЭНМВ-1-8X8/0 обеспечивает преобразование токового сигнала сельсин-датчика положения привода РПН в цифровой код и передает данные в автоматизированные системы объекта, а ЭНМИ-7 служит указателем положения. Связь между ЭНМВ-1 и ЭНМИ-7 осуществляется по интерфейсу по RS-485.


В ЭНМВ-1 настраиваются уставки аналоговых входов с помощью программного обеспечения «ES-Конфигуратор». Для ЭНМИ-7 разработаны экранные формы, на которых отображается номер ступени с указанием достижения крайних положений РПН, значения аналоговых сигналов датчика положения и другая информация. Один комплект ЭНМВ-1 и ЭНМИ-7 может обслуживать до 8 устройств РПН.
