Zulu-датчик PROMODEM в ZuluGIS-системах городского водоснабжения, гидрогеологического мониторинга и контроля водохозяйственной деятельности

16.12.2020 Готовый комплект оборудования «под ключ» для мониторинга уровня сточной и открытой воды, а также построения электронной модели системы водоснабжения и водоотведения всего города с детализацией «до задвижки». В комплект входит датчик уровня и давления, расходомер и GSM логгер для сбора и дистанционной передачи показаний с узла контроля. GSM логгеры PROMODEM с батарейкой и предоплаченным пакетом Multi SIM-карты на 5-10 лет автономной передачи показаний выполняют роль Zulu-датчиков и передают показания через сотовый интернет – в геоинформационную систему моделирования инженерных сетей ZuluGIS.

Логгеры PROMODEM могут выполнять роль Zulu-датчиков для геоинформационной системы моделирования инженерных сетей ZuluGIS и позволяют развернуть узлы учета и контроля:

- системы водоснабжения;
- уровня сточных вод;
- угрозы паводковых ситуаций;
- статического уровня воды в скважинах, резервуарах (рис. 1) и на открытой воде (реки, озера, водохранилища).

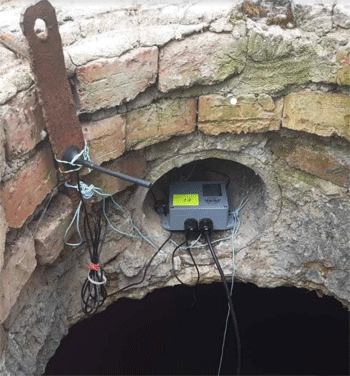

Рис. 1. Узел контроля уровня воды в резервуаре на базе Zulu-датчика (логгера) PROMODEM

Комплект для гидрогеологического мониторинга «Датчик уровня гидростатический PROMODEM GSM 830.05» имеет водозащиту IP68 и допускает недельное затопление (рис. 2).

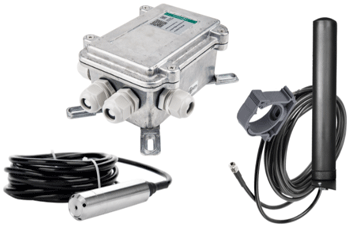

Рис. 2. Комплект «Датчик уровня  гидростатический PROMODEM GSM 830.05»

В него входят:

- логгер PROMODEM 120.12: батарейное питание обеспечивает 5 лет автономной работы при опросе датчика каждые 15 мин с контролем давления столба жидкости на min…max и отправкой показаний в диспетчерский центр 3 раза в сутки (аварийные СМС отправляются мгновенно);
- погружной преобразователь гидростатического давления ОВЕН (или другого производителя) на диапазон 0…6 мм вод. ст. с мембраной из нержавеющей стали, основной погрешностью 0, 5 % от ВПИ, с кабелем 6 м;
- мультисим-карта с предоплаченным интернет- и СМС-пакетом до 10 лет передачи показаний и автоматическим выбором сотового оператора с наилучшим уровнем сигнала (МТС, «Билайн», «МегаФон», Tele2);
- внешняя антенна IP68 для уверенного приема.

Параметры погружного гидростатического датчика уровня (давления столба жидкости) подбираются под особенности каждого конкретного проекта, что позволяет обеспечить требуемую точность измерений и гибкость монтажа.

Узлы контроля и учета на базе логгеров PROMODEM выполняют роль Zulu-датчиков в системе веб-мониторинга ЕКС.рф и автономном комплексе ЕКС АТМ SCADA PORTABLE-500 (разработка ООО «АТМ»), а также обеспечивают прямую передачу архивов измерений и аварийных сообщений непосредственно в расчетную модель сети приложений ZuluGIS 8.0 (разработка ООО «Политерм»).

Кроме стандартных для диспетчерских программ функций мониторинга, контроля и аварийной сигнализации возможности системы моделирования инженерных сетей ZuluGIS позволяют создавать анимированные диспетчерские модели актуального состояния сетей.

Для узлов контроля уровня воды на базе комплектов «Датчик уровня гидростатический PROMODEM GSM 830.05» система ZuluGIS осуществляет анализ и предупреждение о возникновении угрозы паводковых ситуаций, ведет мониторинг уровня воды и сигнализирует о пороговом снижении или превышении:

- запасов подземных вод и водоносных горизонтов;
- статического уровня воды в скважинах и резервуарах;
- статического уровня на открытой воде: в реках, озерах, водохранилищах.

В системах городского водоснабжения используются узлы учета и контроля на базе расширенных комплектов PROMODEM, в которые помимо логгера с мультисим-картой и датчиком уровня могут входить (рис. 3):

- датчик давления;
- расходомер, например автономный электромагнитный счетчик «Питерфлоу СВ», с подключением к логгеру через импульсные входы или последовательный интерфейс RS-485 .

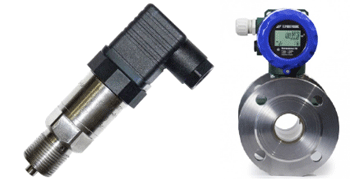

Рис. 3.  Дооснащение комплекта датчиком давления и расходомером для работы на узлах учета системы городского водоснабжения

Это позволяет строить в интерактивной диспетчерской системе ZuluGIS электронные модели систем водоснабжения и водоотведения всего города с высокой степенью детализации и широкими аналитическими возможностями (табл. 1, рис. 4).

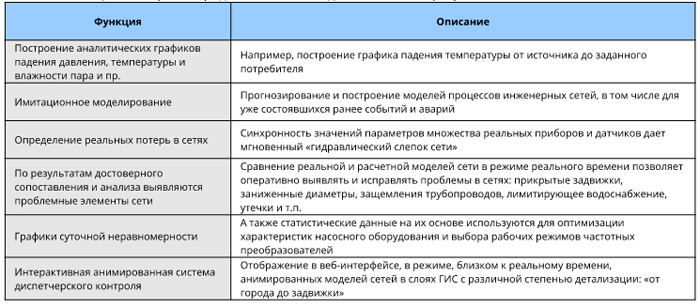

Таблица 1. Контроль городской системы водоснабжения в программном комплексе ZuluGIS

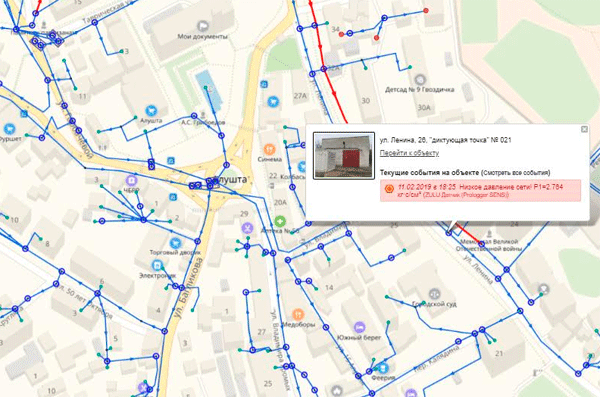

Рис. 4. Интерактивный анимированный веб-интерфейс облачной системы диспетчерского контроля ZuluGIS
