Разъемные датчики больших токов от Российского производителя

03.12.2020 Компания НПО «Горизонт Плюс» ранее анонсировала на своем сайте разъемные преобразователи  (датчики ) для измерения постоянного и переменного  тока  на малые токи 5- 300 Ампер (ПИТ-***- УР-Б20*20) и на диапазон  300- 3000 А ( ПИТ-***-УР-Б10*80 ) . Теперь в производство запущен новый разъемний преобразователь для измерения постоянного и переменного тока на 3,5, 8 и 10 кА, который обеспечивает высокую электрическую прочность изоляции и  гальваническую развязку входных и выходных цепей . Датчик выпускается в двух модификациях: ПИТ-***-ТР-4/20-Б50*100 и ПИТ-***-ТР-4/20-Б78*110.

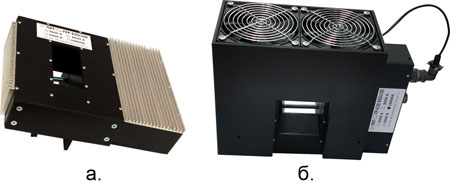

Первый из них предназначен для монтажа непосредственно на токовой шине с размерами не более 50*100мм, а второй можно монтировать на шине 75*110мм. Кроме того, преобразователь   ПИТ-***-ТР-4/20-Б78*110 способен работать в экстремальных условиях, например, в условиях повышенных температур окружающей среды или при повышенной температуре на токовой шине. Для этих целей ПИТ-***-ТР-4/20-Б78*110 дополнительно комплектуется совместимым с датчиком блоком вентиляторов (фото б ).

Новые разъемные датчики больших токов сертифицированы и включены в Госреестр Средств Измерений РФ. Разработанные приборы  представляют собой хорошую альтернативу аналогичным зарубежным приборам по соотношению цена/качество.

Основные технические характеристики разъемных преобразователей тока.
1. Диапазон измеряемой силы тока I изм., кА  - 3,5,8,10
2. Коэффициент преобразования  - 1/3000
3. Основная приведенная погрешность измерения при Т = (20±10)°С, не более, %  - 1,3
4. Рабочий диапазон температур, °С  - от  -40 до  +70°С
5. Напряжение питания, В  - ± 24 ± 5%
6. Потребляемая сила тока, мА эфф.  - 50+Iвых.
7. Электрическая прочность изоляции, кВ  - 3 (50Гц, 1 мин.)
8. Сопротивление изоляции в рабочих условиях не менее, мОм  - 5
9. Размер отверстия под токовую шину,  мм  - 50 х 100; 78x110
10. Габаритные размеры, не более,  мм  - 301 х 213 х 112
11. Масса, кГ  - 6,0
