НПФ КонтрАвт представляет активный барьер искрозащиты KA5013Ex - разветвитель “1 в 2” сигналов 4...20 мА из взрывоопасной зоны

02.11.2020 Одноканальный активный  барьер искробезопасности KA5013Ex от НПФ КонтрАвт обеспечивает прием как активного, так и пассивного источника сигнала 4...20 мА,  расположенного во взрывоопасной зоне, и его разветвление на два активных выхода во взрывобезопасной зоне. Поддерживает протокол HART и питание по шине. Ширина корпуса всего 12 мм.

В рамках программы импортозамещения НПФ КонтрАвт продолжает активное развитие серии барьеров искробезопасности КА5000Ех.

Для реализации задачи разветвления унифицированных сигналов, когда необходимо сигнал от одного источника (датчика), находящегося во взрывоопасной зоне, передать двум потребителям во взрывобезопасной зоне, компания предлагает специализированное решение - активный одноканальный барьер-разветвитель “1 в 2” сигналов 4...20 мА KA5013Ex.

По своей структуре барьер аналогичен модулю разветвления НПСИ-200-ГР1.2  общепромышленного исполнения (не имеет искрозащиты).

Подключение активных и пассивных источников сигналов возможно по трем вариантам схем (2-х и 3-х проводным), имеется встроенный источник питания для датчика.

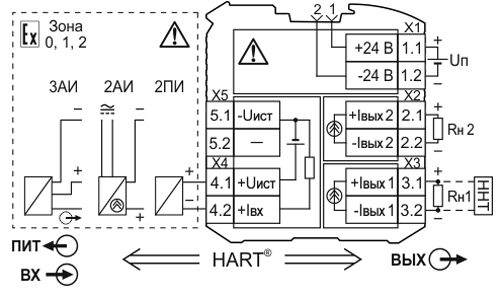

Блок-схема и схема подключения барьера искрозащиты

2ПИ – источник сигнала с пассивным выходом с двухпроводной схемой подключения

2АИ – источник сигнала с активным выходом с двухпроводной схемой подключения

3АИ – источник сигнала с активным выходом с трёхпроводной схемой подключения

HHT – HART модем

Rн – сопротивление нагрузки

Uп – источник постоянного напряжения от 18 до 30 В

Барьеры искрозащиты - разветвители KA5013Ex имеют два вида маркировки [Ex ia Ga] IIC и 2Ex nA [ia Ga] IIC Т4 Gc X, напряжение питание - (18..30) B, быстродействие 35 мс, диапазон рабочих температур от   -40 до +70 °C. Обеспечивают гальваническую развязку вход-выходы-питание 1500 В.

Имеются модификации с поддержкой протокола HART и организацией группового питания по единой шине.

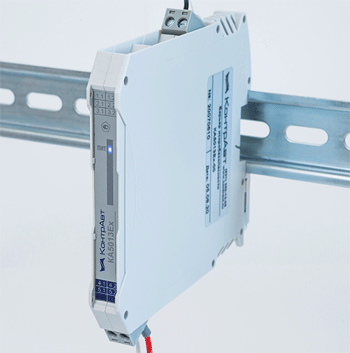

Конструктивно барьеры имеет узкий корпус всего 12,5 мм, что очень важно для систем с большим числом сигналов, когда  важна экономия места в шкафу управления.

Барьеры искробезопасности - разветвители KA5013Ex могут применяться в системах измерения, сбора и регистрации данных, контроля и регулирования в технологических процессах, в системах транспортировки и хранения в нефтяной, газовой, химической отраслях промышленности, при производстве лакокрасочной и спиртосодержащей продукции.
