Новые дифференциальные пробники для современных низковольтных приложений серии DL-HCM

21.10.2020 Компания Teledyne LeCroy (США) анонсировала выпуск двух новых моделей системы измерений «DL-HCM» (High accuracy Common Mode differential probes). Система представляет собой дифференциальный низковольтный пробник с полосой частот входных сигналов до 500/ 1000 МГц и высоким уровнем ослабления синфазной помехи (CMRR).

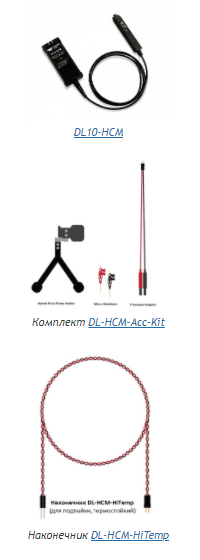

В состав серии DL-HCM дифференциальных пробников входит 2 модели DL05-HCM и DL10-HCM, и два набора дополнительных принадлежностей, предназначенных для измерения сигналов напряжением до 60 В в режиме с общей «землей» (common-mode). Новинки являются идеальными измерительными аксессуарами к цифровым осциллографам Teledyne LeCroy с целью тестирования низковольтного оборудования и устройств на базе GaN-структур: регуляторов напряжения, преобразователей, импульсных источников питания (ИИП). Рабочее напряжение дифференциальных пробников полностью перекрывает следующие номиналы перезаряжаемых батарей и шин питания постоянным напряжением (DC): 12 В/ 18 В/ 36 В/ 48 В/ 56 В с учетом требуемого уровня напряжения заряда, а также возможных выбросов или перенапряжений.

Пробники обеспечивают эффективное подавление синфазной составляющей, отличаются высокой точностью измерений и низким уровнем собственных шумов. Модели имеют соединительный интерфейс ProBus, компакты и удобны в работе.

Пробники DL-HCM поддерживают все осциллографы с прошивкой версии FW 9.3.x.x. или выше. Наименование принадлежностей и их описание приведены в таблице.

Стандартный набор принадлежностей (провода и наконечники):

- Компактный наконечник для подпайки - 2 шт.
- Провод 5см для подпайки -1 шт.
- Наконечник с регул. положением подпружиненных контактов -1 шт.
- Y-образный соед. провод с PIN-контактами (5 см и 12 см) - 2 шт.
- Минизажим типа «шприц-крючок»(кр./черн/ бел.) – 3 шт.
- Провод заземления – 1шт.
- Вкладной PIN-контакт («столбик в гнездо») – 6шт.
- Прямой  PIN-наконечник – 2шт.

Основные сферы применения:

- Электродвигатели и блоки отбора мощности с напряжением 48В
- Мощные DC-DC преобразователи
- Сети электропитания и распределения на базе GaN-структур
- Встроенные импульсные источники питания (топология SMPS)
- Беспроводные системы зарядки
- Измерения систем эл/мех. приводов (Gate-drive)

Ключевые преимущества:

- Самый оптимальный пробник для преобразователей 48 В
- Широкая полоса пропускания- до 500 МГц/ 1 ГГц
- Динамический диапазон 80 В
- До 60 В в режиме с общей «землей» (common mode)

Высокая точность

- Погрешность ±0,5% (по пост.)
- Прецизионная компенсация начального смещения
- Неравномерность АЧХ (0,1 dB)
- Минимальные шумы и высокий КОСС (CMRR).

Разнообразие опциональных принадлежностей

- Съемный наконечник с контактами для подпайки (solder-in)
- Сменный наконечник-пробник (Browser)
- Pin-контакт и Pin-площадка
- Гибкие мини- и микрозажимы типа «шприц» (grabbers)
- Коннекторы для подключения
- Наконечник для подпайки термостойкий (High temp solder-in)
- Y-образный соединительный адаптер (коннектор типа «банан» 4мм)
