Новый радарный датчик для контроля уровня жидкости в резервуарах и зерна в силосах

27.08.2020 Компания Libelium интегрировала в свою IoT-платформу новый датчик для точного определения уровня жидких и сыпучих продуктов в контейнерах, совместимый с решениями Smart Agriculture и Smart Water. Новый радарный датчик уровня Vegapuls C21, работающий на частоте 80 ГГц, более эффективен по сравнению с уровнемерами на основе других технологий, например ультразвуковыми. Измерения радарным датчиком не зависят от температурных колебаний, вакуума, высокого давления или загрязнения.

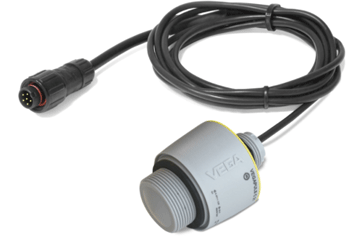

Радарный датчик уровня VEGAPULS C21

Основные характеристики датчика

- Рабочая частота: 80 ГГЦ
- Максимальное расстояние обнаружения: 15 м
- Погрешность: ±2 мм
- Рабочая температура: -40…80 °C

Примеры области применения:

- Измерение уровня воды в резервуаре
- Измерение уровня сыпучих продуктов в резервуаре
- Насосные станции
- Контроль резервуаров для слива дождевой воды
- Измерения расхода в открытых каналах
- Мониторинг уровня воды в реках
- Раннее обнаружение наводнения
- Наблюдение за морскими приливами
- Контроль открытых резервуаров

В некоторых отраслях контроль за уровнем заполнения резервуаров играет решающую роль. Компания Libelium подтвердила эффективность нового датчика Vegapuls C21 в двух разных сценариях: в силосе для зерна на свиноферме и в резервуаре для воды в аквариуме.

Контроль уровня воды в резервуаре

В аквариуме Сарагосы (Испания) уровень воды в резервуарах измеряли вручную, шестом, и записывали результаты измерений на бумаге. Вода постоянно находится в движении, ее уровень меняется, поэтому сотрудники аквариума искали способ упростить измерения и повысить их точность с помощью цифровых технологий.

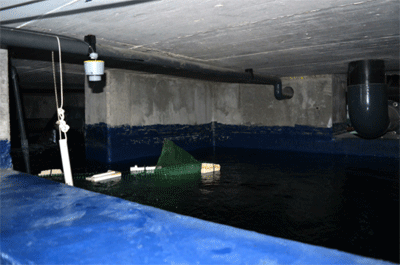

Радарный датчик уровня, установленный в резервуаре аквариума

Aquario de Zaragoza — крупнейший речной аквариум в Европе. В нем представлено огромное разнообразие видов рыб, обитающих в реках Нил (Африка), Меконг (Азия), Амазонка (Америка), Муррей-Дарлинг (Океания) и Эбро (Европа). Потеря даже одного животного — потеря маленького кусочка нашей планеты. Компания Libelium всегда тесно сотрудничала с аквариумом Сарагосы, разрабатывая IoT-решения для контроля условий обитания рыб и других животных. Например, в террариуме с анакондами установлен узел для мониторинга условий окружающей среды, и еще несколько датчиков Libelium используются для контроля качества воды в резервуаре с пираньями.

Позади аквариума установлена дренажная система. Вода поступает по трубе в общий резервуар и выходит через другую прямую трубу в резервуары с рыбами. Если вода опустится до уровня выпускной трубы, могут образоваться воздушные карманы. Эти пузырьки воздуха могут прилипнуть к чешуе рыбе, помешать ей дышать и привести к ее гибели.

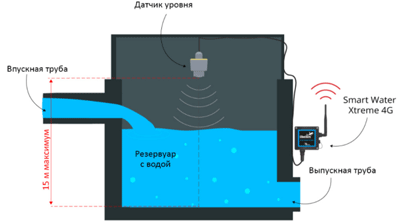

Схема установки датчика Vegapuls C21 в резервуаре аквариума

Инженеры Libelium интегрировали датчик Vegaplus C21 в платформу Plug & Sense! Smart Water Xtreme и установили его в один из резервуаров, из которых вода подается в аквариумы с амазонскими рыбами. Встроенный экран позволяет проверять уровень воды без подключения дополнительных устройств. Датчик передает данные каждые 15 минут. Так как резервуары расположены под землей, необходимо использовать два протокола связи, LoRaWAN и 4G, чтобы отправлять данные в Интернет.

Сотрудники, обслуживающие аквариум, могут следить за уровнем заполнения непосредственно на дисплее устройства или через интернет-приложение.

Контроль уровня зерна в силосе

Новый радарный датчик подходит для контроля уровня не только жидкостей, но и сыпучих продуктов, например зерна в силосах. На свиноферме вблизи города Уэска (Испания) потребовалось установить датчик Vegapuls в силосы с кормовым зерном, чтобы отслеживать уровень их заполнения.

Компания Serprovit, клиент Libelium, разрабатывает и внедряет технологические системы для животноводческих ферм через свой проект PigData — комплексную платформу для управления данными в откормочном хозяйстве, которая обеспечивает двусторонний обмен данными через интегрированную систему.

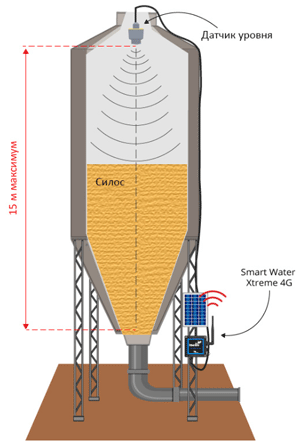

Схема установки датчика Vegapuls C21 в силосе для зерна

Для контроля уровня заполнения установили датчик Libelium. Установка датчика на ферме была осложнена высотой силоса. Чтобы датчик Vegapuls работал корректно, его необходимо расположить на высоте не более 15 метров. Техник использовал кран, чтобы подвесить датчик в верхней части силоса.

Датчик подключен к узлу Plug & Sense! Smart Agriculture Xtreme, который отправляет данные через сеть 4G на сервер для графической визуализации. Данные отправляются на сервер каждые 30 минут. Устройство питается от солнечной батареи. Чтобы фермеры точно знали, когда нужно досыпать зерна в силос, настраиваются оповещения.

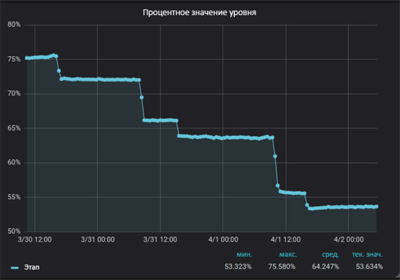

График уровня зерна в силосе

Интернет вещей можно различными способами использовать на животноводческих фермах. Недавно проводилось исследование, показавшее, как  можно повысить производительность молочной фермы, проводя измерения определенных параметров. Все эти разработки нацелены на то, чтобы улучшить условия обитания животных на ферме и в результате повысить объем и качество конечной продукции (мяса, молока, яиц и т. д.). С этой точки зрения инвестиции в IoT- технологии обеспечивают животноводческим предприятиям конкурентное преимущество.

Vega предлагает широкий ряд датчиков измерения уровня, которые можно интегрировать с технологиями Libelium. Обратитесь в отдел продаж, чтобы использовать эти датчики в своем проекте.
