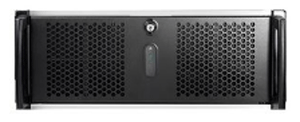

Промышленный сервер Smartum Server-42C5 на базе Xeon E-2224G

16.07.2020 Компания "Встраиваемые Системы" выпустила промышленный сервер Smartum Server-42C5, предназначенный стать заменой выпущенной несколько лет назад модели Smartum Server-42C6. Процессор Xeon E-2224G, отдельная плата RAID-контроллера и RAID-массив из 5 SATA HDD позволяют использовать Smartum Server-42C5 в качестве файлового сервера начального уровня, а также в качестве высокопроизводительной платформы для сбора, хранения и обработки данных от устройств IoT, датчиков, IP-камер. Smartum Server-42C5 собран в стальном корпусе, предназначенном для установки в стойку. Расположенный на передней панели корпуса приточный вентилятор оснащен пылезащитным фильтром. Передняя панель корпуса защищена от механических повреждений дверцей с замком.

Cервер собран на базе процессоров Xeon серии E-2000 с сокетом LGA 1151. Процессор устанавливается на плату промышленного класса c PCH C246. В сервер стандартной комплектации установлен четырехъядерный Xeon E-2224G. Вместо E-2224G опционально возможна установка старших моделей процессоров Xeon, включая шестиядерные E-2246G, E-2276G, E-2286G и восьмиядерные E-2278G и E-2288G.

Процессор использует оперативную память DDR4-2666 в конструктиве DIMM. Объем памяти стандартной комплектации составляет 16 Гб (2 модуля с организацией ECC). На процессорную плату можно установить 4 модуля максимальным общим объемом 64 Гб.

Smartum Server-42C5 оснащается пятью жесткими дисками SATA, каждый из которых имеет объём 1 Тб. Диски установлены в корзину, которая выходит на переднюю панель и позволяет при необходимости заменять диски без демонтажа сервера из стойки и вскрытия корпуса. За обмен с дисками и управление массивом отвечает отдельная плата RAID-контроллера LSI 9260-8i, который позволяет организовать массивы RAID 0,1,5,6 и 10. Использование отдельного контроллера заметно повышает производительность дисковой системы по сравнению с массивами на базе PCH процессорной платы.

Для установки плат расширения у Smartum Server-42C5 имеются 4 слота PCI и два слота PCI Express x4. Опционально возможен выпуск модификации сервера с дополнительным слотом Mini PCI Express (USB + PCIe) и разъемом для SIM-карты.

Питание сервера осуществляется от сети переменного тока напряжением 85~264 вольт. Схемы питания процессорной платы сервера поддерживают режим работы AT-Power, в котором сервер возобновляет работу после того, как напряжение питания пропало и вновь появилось.

Технические характеристики Smartum Server-42C5:

- Высота в стойке: 4U
- Конструкция: cталь
- Охлаждение процессора: активное (кулер с медным сердечником, винтовые крепления)
- Охлаждение, вентиляторы: 2 x 80, 1 x 120
- Пылезащитный фильтр: да
- Возможности монтажа: в 19" стойку
- Процессор, модель: Intel Xeon E-2224G (3.4 ГГц)
- Разъем процессора: LGA 1151
- Chipset: Intel С246
- Тип оперативной памяти:DDR4-2666, 4 ECC DIMM, до 64 Гб
- Объем установленной опер. памяти: 8 Гб
- Видео контроллер: интегрированный
- Видеовыходы: 1 x VGA, 1 x DVI-D, 1 x HDMI, 1 x DP
- Тип процессорной платы: ATX
- Порты Gigabit Ethernet: 2
- USB порты: 6 (2 x USB 2.0, 4 x USB 3.1)
- COM порты: 1 x RS-232, 2 x RS-232/422/485
- Дискретный ввод-вывод: 8 DI/DO (опция)
- Клавиатура, мышь: 1 x PS/2 (совмещенный для клавиатуры и мыши)
- Audio: Line-in, line-out, mic-in
- Объем установленного накопителя: 5 x 1 Тб SATA серверные с "горячей" заменой
- RAID: Плата контроллера RAID 8 портов 0/1/5/10/50/6/60
- Оптический привод: Slim DVD-RW
- Слоты расширения: 4 x PCI, 2 x PCI-Express x4
- Питание, источник: 600 Вт
- Питание, AC (V): 85~264
- Поддерживаемые ОС: Windows 10 / Server 2016 / Server 2019
- Рабочая температура, град. C: 0~40
- Габаритные размеры, мм: 556 x 430 x 176
- Вес, кг.: 22

Компания «Встраиваемые Cистемы» рада предложить Вам высокотехнологичную продукцию различных производителей, заказать или получить дополнительную информацию можно на сайте компании.
