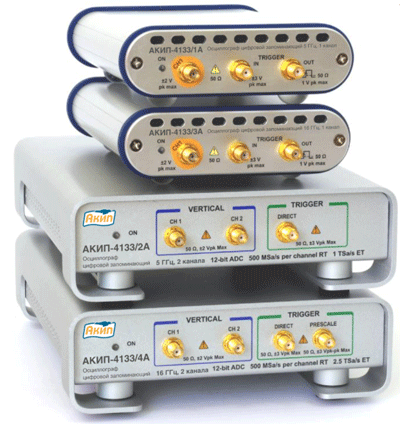

07.07.2020 Совсем недавно, при необходимости приобрести осциллограф с полосой пропускания свыше 1 ГГц, пользователь сталкивался с необходимостью значительных финансовых затрат. Новая серия осциллографов АКИП-4133А устанавливает новый стандарт соотношения «цена/ качество» для USB-осциллографов с полосой пропускания свыше 1 ГГц. Серия USB-осциллографов АКИП-4133А включает четыре модели: 2 модели с полосой пропускания 5 ГГц - АКИП-4133/1А (1 канал) и АКИП-4133/2А (2 канала) и две модели с полосой пропускания 16 ГГц - АКИП-4133/3А (1 канал) и АКИП-4133/4А (2 канала). Все осциллографы имеют аппаратную разрядность АЦП 12 бит. Новинки представляют собой компактный цифровой осциллограф под управлением внешнего ПК с функциональностью «2 в 1»: эквивалентное время (стробоскопический режим) и реальное время, обеспечивающий высокую точность измерения, возможности анализа коммуникационных сигналов, сигналов последовательных шин и сетей передачи данных. Осциллограф позволяет выполнять измерения и анализ сигналов сложных форм в диапазоне длительностей от пикосекунд до сотен секунд.
Серия АКИП-4133А
- Число каналов: 1, 2.
- Полосы пропускания: 5 ГГц, 16 ГГц.
- Самый низкий в отрасли уровень джиттера 1,5 пс (для USB осциллографов).
- 12-разрядное АЦП с частотой дискретизации 500 МГц на канал в реальном времени.
- Самая высокая в отрасли эквивалентная частота дискретизации, до 5 Твыб/с (для USB осциллографов).
- Минимальный коэффициент развертки 10 пс/дел.
- Возможность синхронизации сигнала в полной полосе пропускания для захвата и анализа сложных широкополосных сигналов (макс. до 16 ГГц).
- Дополнительный вход: внешняя синхронизация с восстановлением тактовой частоты до 11,3 Гб/с.
- Мощное и гибкое программное обеспечение, простой и интуитивно понятный пользовательский интерфейс со встроенной “OnLine” справкой и демонстрационными обучающими сигналами.
- Отображение сигнала с цветовой градацией, автоматические измерения, построение глазковых диаграмм, тест по маске, гистограммы, математические осциллограммы, встроенный 7-разрядный частотомер, функция БПФ для анализа спектра сигнала, автоматическое масштабирование, сохранение осциллограмм и профилей настроек.
- Потребляемая мощность: 15 или 22 Вт (1 кан/ 2 кан – соответственно).
- Масса: 370 или 790 грамм (1 кан/ 2 кан – соответственно).
Серия АКИП-4133А сочетающая в себе возможности, как USB-осциллографа, так и дигитайзера, построена с использованием передовых технологий и предназначена для выполнения широкого спектра измерительных задач совместно со специально разработанным программным обеспечением. Созданные как одноплатный осциллограф, они управляются с компьютера через интерфейс USB. Плата сбора данных включает в себя сверхширокополосные следящие запоминающие усилители, 12-разрядные АЦП с частотой дискретизации 500 МГц реального времени, высокоскоростную схему синхронизации с суб-пикосекундным разрешением по времени для точной синхронизации. Современный микропроцессор, ПЛИС (FPGA) и прецизионный генератор тактовой частоты обеспечивают гибкость схемы, высокую скорость сбора данных и эффективное взаимодействие с ПК.
Новая серия USB-осциллографов АКИП-4133А идеально подходит для захвата импульсных сигналов и переходных процессов с временем нарастания 70 пс или 22 пс, и тактовых сигналов или глазковых диаграмм с частотой 5 Гбит/с или 11,3 Гбит/с. Большинство приложение с высокой пропускной способностью представляют собой непрерывные повторяющиеся процессы, с заданной тактовой частотой, что позволяет выполнять их захват и анализ на эквивалентной развертке.
USB-осциллографы серии АКИП-4133А могут применяться для выполнения предварительных тестов на соответствие протоколов последовательной передачи, для поиска ошибок при проектировании и отладке высокоскоростных и широкополосных устройств, для тестирования протоколов SONET / SDH, Ethernet, RapidIO, G.984.2, Fiber Channel, ITU G.703, PCI Express, ANSI T1.102, InfiniBand, Serial ATA и XAUI.
Цифровые USB-осциллографы серии АКИП-4133А оптимальны для разработки средств связи, компьютеров и бытовых электронных приборов, в которых применяются высокоскоростные шины и каналы передачи данных. Их можно использовать для измерения параметров оптических и электрических передатчиков, а также для приложений проверки устройств на соответствие стандартам, модулей и систем, используемых в этих изделиях.
USB-осциллографы серии АКИП-4133А это идеальный инструмент для измерения переходных характеристик импульсных генераторов. Поскольку импульсные генераторы обладают достаточно низкой частотой повторения импульсов, что попадает в полосу частот внутренней синхронизации осциллографов серии АКИП-4133А, то это обеспечивает возможность наблюдения и измерения параметров переходных характеристик импульсных сигналов с малым временем нарастания, без использования источника внешней синхронизации и внешней синхронизации осциллографа, как это требуется при использовании стробоскопического осциллографа.
Новая серия USB-осциллографов будет востребована и полезна инженерам, как в исследовательских лабораториях, так и в производственной сфере и электронном дизайне, которые в наибольшей степени испытывают необходимость иметь мощный, современный прибор для измерения и анализа широкополосных сигналов.
Основные сферы применения: тестирование СВЧ полупроводников и РЭА, гигабитные сети передачи данных и радиолокационные системы.
Обзор ключевых спецификаций серии АКИП-4133А.
