Автоматизация теплового пункта пеллетной котельной на базе оборудования ОВЕН

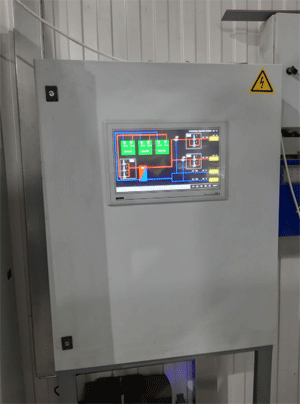

29.05.2020 На базе оборудования ОВЕН реализован проект по автоматизации вновь построенной пеллетной котельной мощностью 6 МВт в поселке Березник Устьянского района Архангельской области. Задача заключалась в разработке системы автоматического управления тепловым пунктом и интеграции ее с действующей коммутационной аппаратурой. В состав теплового пункта входят два контура отопления, два контура ГВС, три котловых насоса, две насосных группы контуров отопления (по 2 насоса), две насосных группы контуров ГВС (по 2 насоса) и контур ХВС. Автоматизация котельной осуществлена на базе оборудования ОВЕН. В состав системы управления входят: контроллер ОВЕН ПЛК110, модули ввода-вывода линейки Мх110, панель оператора ОВЕН СП315, блок питания для ПЛК и ответственных применений ОВЕН БП60К, клеммы Meyerteс.

Система управления обеспечивает автоматическое регулирование температуры в контурах отопления по температуре наружного воздуха, автоматическое поддержание заданной температуры в контурах ГВС, переключение и контроль наработки насосов. Обеспечивается контроль и архивирование оперативных параметров (температура, давление), а также визуализация технологического процесса на панели оператора и на ПК в помещении оператора. Посредством SCADA-системы реализована удаленная диспетчеризация в диспетчерский центр предприятия.
