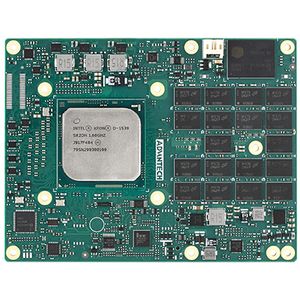

Процессорный модуль Advantech SOM-9590 на базе Xeon D-1539

29.04.2020 Advantech начинает производство модуля SOM-9590 форм-фактора COM Express Type 7, использующего 35-ваттный SoC-процессор Xeon D-1539. Помимо процессора, на плате модуля распаяны 16 Гб оперативной памяти и 16 Гб накопитель SSD. Модуль работает при температуре от -40 до+85 градусов C и сертифицирован на соответствие стандартам IPC-A-6012 Сl. 3, IPC-A-610G Cl. 3 и прошел ряд испытаний по стандарту MIL-STD-810G.

Заводская установка чипов оперативной памяти и твердотельного накопителя уменьшают количество разъемов и механических соединений в готовой системе, а значит, повышают надежность ее надежность. Модулю SOM-9590, после установки ПО, в минимальном варианте, потребуется лишь питание и подключение к медному сегменту Gigabit Ethernet.

Все подключения к модулю SOM-9590 производятся через разъем COM Express, на который выведены: линии PCIe, SATA, последовательные порты и шина USB, интерфейсы LPC, SPI, SMBus и GPIO. Процессор не оснащен видеоконтроллером и поэтому администрирование модуля осуществляется через консоль после загрузки ПО по Ethernet, с SATA-устройства либо с USB-накопителя.

Для питания модуля необходим источник постоянного тока напряжением 12 вольт и источник питания ATX Standby (+5V DC). Поддерживаются режимы управления питанием AT и ATX.

Для облегчения процесса создания и отладки предназначенного для модуля программного обеспечения производитель выпускает платы разработчика SOM-DB5920-00A1 и SOM-DB5920-F0A1. Установленный в плату модуль получает набор интерфейсов для подключения накопителей, дисплеев, расширения системы и интеграции. Данная плата совместима со всеми выпускаемыми Advantech модулями COM Express Type 7 и может быть заказана в нашей компании "Встраиваемые системы".

Технические характеристики SOM-9590:

- Форм-фактор: COM Express Type 7
- Охлаждение, вентиляторы подключение:: 1 x 3pin
- Процессор, модель: Intel Xeon D-1539 (1.6 ГГц)
- Разъем процессора: процессор несъемный
- Chipset: SoC
- Тип оперативной памяти: DDR4-2133 ECC, распаяна на плате
- Объем установленной опер. памяти: 16 Гб
- BIOS: AMI UEFI 128 Mbit
- Видео контроллер: нет
- Audio: нет
- Дисковая система: 2 x SATA, 1 x eMMC
- Питание, источник: шина
- Рабочая температура, град. C: -40~85
- Габаритные размеры, мм:: 125 x 95
