«Компьютер чистой нефти» теперь аттестован

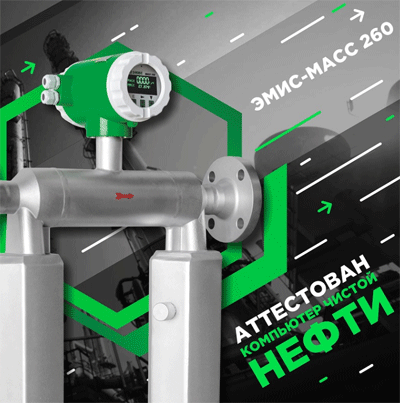

03.02.2020 Алгоритмы «компьютера чистой нефти», разработанные инженерным центром ЗАО «ЭМИС», успешно прошли аттестацию в Государственном центре испытаний средств измерений, что получило отражение в обновленном описании типа СИ кориолисового расходомера «ЭМИС - МАСС 260»  (свидетельство №57753/2 от 26.08.2019 г.). Благодаря функции «компьютер чистой нефти», возможно получение данных о процентном содержании двух компонентов среды в системном потоке. Для этого необходимо внести значения плотности первого и второго компонента в электронику расходомера, после чего на дисплее индикатора будет выводиться процентное содержание первого компонента и значение массы рабочей среды.

Кроме того, информация о массе, массовом расходе и плотности измеряемой среды доступна по цифровому выходу. С помощью карты регистров также можно вводить значения плотности первого компонента и второго компонента.

Отметим, что для заказа доступны как серийная версия электронного преобразователя, так и обновленный тип электроники – исполнение «У» со следующими дополнительными техническими характеристиками и возможностями:

• два токовых выхода (один из них HART);
• три импульсных выхода;
• наличие USB, Ethernet;
• подключение датчика давления (по 4-20 мА) для автоматической коррекции по давлению;
• дискретный импульсный выходной сигнал, который может выполнять функции по передаче сообщений об ошибках или работать в режиме дозатора;
• выбор параметров, выводимых на индикатор;
• программный поворот отображения на индикаторе на 180 градусов;
• назначение необходимых параметров процесса на выходы (прямой расход, обратный расход);
• самодиагностика;
• 4-строчный дисплей.

Следует обратить внимание на соблюдение типовых требований для корректной работы «компьютера чистой нефти»:

Измерение массы (объема) компонентов нужно вести в течение не менее 1 минуты.

Разница между плотностью смеси и плотностью второго компонента не должна быть меньше погрешности измерения плотности смеси расходомером Δρж<ǀρ-ρ2ǀ

Алгоритм работы дискретного выхода в режиме дозатора

Последовательность состояний в режиме дозатора:

Сбрасываемый сумматор обнуляется, а дискретный выход устанавливает начальное состояние. Это состояние контактов считается нормальным (основным). Расходомер готов к суммированию. Тип используемого счетчика и единицы измерения количества определяются установкой регистра 40007.

Внешняя автоматика по изменившемуся состоянию выхода включает клапан или насос. Расходомер подсчитывает количество вещества. Внешняя автоматика (логика) может в этот момент не включать расход, если это не нужно по технологическим соображениям.

По достижении заданного количества дискретный выход меняет свое состояние. Внешняя автоматика (логика) по изменению состояния выхода выключает расход и, при необходимости, переключает поток или меняет технологическую тару.

Одновременно с выполнением п.3 запускается счетчик времени таймаута в миллисекундах (от 1 до 65535), указанного в регистре 40011. По окончании таймаута выполняется переход на пункт 1 алгоритма

Чтобы заказать расходомер и получить подробную информацию, обращайтесь в компанию ЭМИС.
