Серверная процессорная плата формата Micro-ATX - MAX-C246A

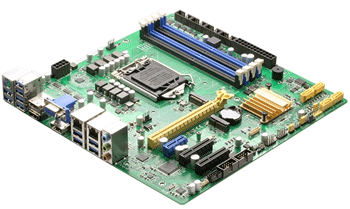

09.01.2020 Представляем вашему вниманию новинку от тайваньской компании AAEON - материнскую плату формата Micro-ATX - MAX-C246A. Плата позиционируется производителем, как  мощное, но компактное решение для создания промышленных рабочих станций и встраиваемых сетей. Процессорная плата MAX-C246A сочетает в себе промышленную надежность с поддержкой процессоров Intel® Core ™ и Xeon® 8-го и 9-го поколения.

Основой платы является чипсет Intel® C246, позволяющий использовать процессоры  Intel® Core™ и Xeon® 8 и 9 поколения, (архитектура  Coffee Lake-S и Coffee Lake Refresh) с максимальной рассеиваемой мощностью (TDP) до 95 Вт. Поддерживаемая платой оперативная память – 4 слота DDR4 с тактовой частотой 2666/2400/2133 MHz с поддержкой ECC и двухканального доступа, максимальный объем до 64 Гб. Также на борту имеется набор чипов NCT6793D+ F81216HD для управления периферией, 6-канальный аудиокодек Realtek® ALC887 и контроллер TPM Nuvoton NPCT750A. На плате установлены 2 гигабитных сетевых порта, каждый из них управляется своим чипом - Intel® PHY i219LM и Intel® i211AT.

Графическая часть платы – встроенный в процессор контроллер Intel® UHD Graphics, поддерживается до 3 независимых дисплеев с максимальным разрешением 4096 x 2160 @ 24 Hz, интерфейсы на плате – 2 порта HDMI, порт VGA и порт DP.

Что касается накопителей, на плате расположено 4 порта SATA 3 (6.0Gb/s) поддерживающих установку  RAID 0/1/5/10  и 1 порт M.2 2280. Также на плате расположено 6 портов USB 3.1 Gen2, 4 порта USB 3.1 Gen1, 2 порта USB 2.0, 5 портов RS-232, 1 порт RS-232/422/485, совмещенный порт PS/2 и порт DIO 8-bit.

Так как MAX-C246A  выполнена в формате Micro-ATX , слотов расширения PCIe всего 4 – 1 слот PCIe 3.0[x16], 2 слота PCIe 3.0[x4] и 1 слот PCIe 3.0[x1]. Также есть слот M.2 2230 E-key для установки модулей 4G/LTE/WIFI.

Плата имеет физические размеры 9.6"x9.6" (244mmx244mm), температура использования 0°C ~ 60°C, питание осуществляется от разъема АТХ 24 pin + 8-pin. Поддержка операционных систем: Windows® 10 64-bit, Linux Ubuntu 64-bit (18.04.1/ядро 4.8.0).

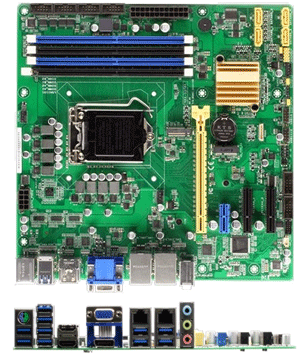

Краткие технические характеристики AAEON MAX-C246A:

• Поддержка процессоров 8/9 поколения  Intel® CoreTM LGA1151.
• Оперативная память DDR4 2666/2400/2133 MHz, максимальный объем до  64GB
• Поддержка до 3-х независимых дисплеев, интерфейсы: HDMI x 2, VGA x 1, DP x 1
• 2 порта Пи LAN: Intel® Gigabit Ethernet, i211AT x 1, i219LM x 1,
• 6 портов USB 3.1 Gen2, 4 порта USB 3.1 Gen1
• Слоты расширения:  1 слот PCIe 3.0[x16], 2 слота PCIe 3.0[x4] и 1 слот PCIe 3.0[x1]
• Подключение накопителей: 4 порта SATA 3 (6.0Gb/s) с поддержкой   RAID 0/1/5/10  и 1 порт M.2 2280
• 5 портов RS -232 и 1 порт RS- 232/422/485
