Беспроводной доступ к Устройствам (RS-485 / RS-232), подключенным к WiFi Модемам PROMODEM, через локальную IP сеть вашего предприятия

18.12.2019 Промышленные модемы PROMODEM WiFi удобно интегрируются в сеть LAN предприятия и автоматически подключаются к точке доступа. Режим «сервер» – прием подключений от ПО TCP-клиента. Режим «клиент» – автоматическое подключение к ПО TCP-серверу. «Звезда»: доступ Диспетчерского ПО к вашим счетчикам, контроллерам и модулям ввода/вывода по IP-адресам. «Точка-точка»: радиоудлинитель RS-порта между двумя вашими устройствами. Удобная настройка модема через WEB-интерфейс.

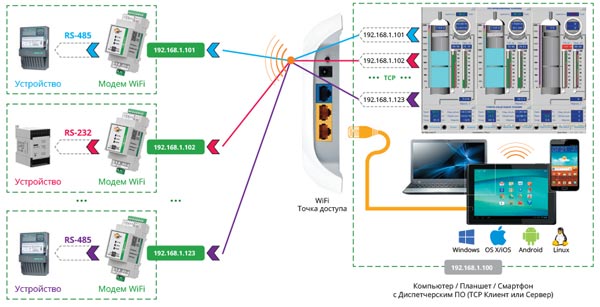

WiFi. Звезда: TCP доступ Диспетчерского ПО – к Устройствам (RS-485 / RS-232), подключенным к Модемам PROMODEM WiFi

• Устройства подключены ⇔ к Модемам PROMODEM WiFi по RS-485 или RS-232
• WiFi Модем автоматически подключается к Точке доступа предприятия
• Каждому WiFi Модему назначается IP адрес в локальной TCP сети предприятия
• Если Диспетчерское ПО = TCP Клиент, то оно подключается ⇒ к IP адресу WiFi Модема, подключенного к Устройству
• Если Диспетчерское ПО = TCP Сервер, то оно слушает IP адрес и порт ⇐, к которому автоматически подключается WiFi Модем
• Передача данных между Устройством и Диспетчерским ПО – производится через прозрачный Канал связи RS --- TCP
• Диспетчерское ПО может находиться на любом гаджете: компьютере, планшете, смартфоне – с любой операционной системой
• Если ваши Устройства работают по протоколу Modbus RTU, то опрашивайте их вашей SCADA в режиме "Modbus RTU over TCP"

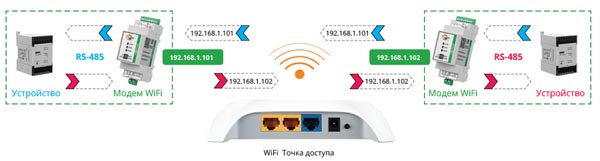

Радиоудлинитель порта RS-485 (RS-232) – между двумя Устройствами, подключенными к Модемам PROMODEM WiFi

• Оба Устройства подключены ⇔ к Модемам PROMODEM WiFi по RS-485 или RS-232
• WiFi Модемы автоматически подключается к Точке доступа предприятия
• В случае отсутствия Точки доступа, один из WiFi Модемов настраивается как AP (Access Point)
• Каждому WiFi Модему назначается IP адрес в локальной TCP сети предприятия
• WiFi Модем = Клиент автоматически подключается ⇒ к IP адресу WiFi Модема = Сервер
• Передача данных между двумя Устройствами – производится через прозрачный Канал связи RS ⇔ RS

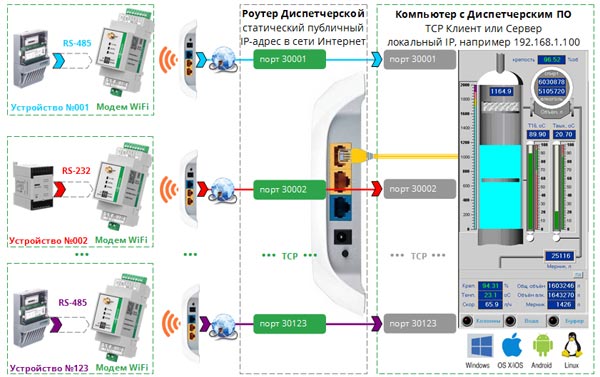

WiFi. Звезда: Подключение Устройств (RS-485 / RS-232) к удаленному Диспетчерскому ПО по WiFi через Интернет

• Устройства подключены ⇔ к Модемам PROMODEM WiFi по RS-485 или RS-232
• WiFi Модем автоматически подключается к Точке доступа предприятия и через нее выходит в Интернет
• WiFi Модем подключается к статическому публичном IP-адресу Диспетчерской и открытому для этого модема отдельному внешнему TCP-порту
• Роутер Диспетчерской принимает подключения Модемов PROMODEM WiFi на внешних TCP-портах и перенаправляет эти подключения на TCP-порты локального компьютера с Диспетчерским ПО (TCP-север)
• Диспетчерское ПО опрашивает каждое удаленное устройство: счетчик, контроллер или модуль ввода/вывода – через отдельный TCP-порт
• Передача данных между Устройством и Диспетчерским ПО производится через прозрачный Канал связи RS --- TCP
