Интеллектуальный модуль G20 ZPA

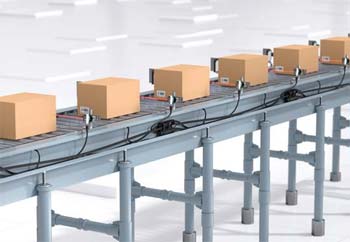

30.10.2019 Модуль AS-интерфейса G20 ZPA от Pepperl+Fuchs для управления электроприводами роликов конвейерных систем. Когда речь идет о перемещении тяжелых или хрупких объектов или процессах, требующих ручной обработки, системы ZPA (zero pressure accumulation – движение объектов по конвейерной линии без соприкосновения друг с другом) оптимизируют работу конвейерных систем. Индивидуально синхронизированные конвейерные системы поддерживают заданное расстояние между отдельными объектами и упаковками, избегая повреждений от нежелательных столкновений. Как конвейерные ролики могут быть синхронизированы с такой точностью? C помощью нового модуля G20 ZPA от Pepperl+Fuchs подача на ленту конвейера может быть адаптирована к скорости схода объектов с конвейера – индивидуально и без долгого программирования. Эта новая разработка отличается рентабельностью и возможностью работы без инфраструктуры полевой шины, системы управления, специальных инструментов или дополнительных кабелей.

8 настроек скоростей, 5 режимов ускорения и замедления и 7 персонализированных профилей обеспечивают непрерывный материалопоток

При необходимости G20 ZPA обращается к отдельным роликам и переводит все прочие компоненты в "спящий" режим

Подключение модуля к системе

Конструкция модуля G20 ZPA, позволяет фиксировать его в удобном для монтажа положении без использования специальных инструментов. Для включения модуля в общую сеть используется плоский кабель AS-интерфейса, что позволяет подключать G20 ZPA простым прокалыванием. Как только установка модуля завершена, его можно сразу подключать к системе через имеющиеся в корпусе порты.

Уникальная модульная конструкция снижает издержки на установку благодаря интегрированным кабелям для подключения датчиков и приводов

Благодаря анализатору ZPA пропадает необходимость в программировании необходимых рабочих настроек. Интеллектуальная система автоматически обнаруживает встроенное в конвейер оборудование и электроприводы. Существует возможность выбора из 7 рабочих режимов с помощью трех поворотных переключателей. Инструмент-анализатор ZPA, применяемый для диагностики и запуска оборудования, создаст список и настроит все оборудование линии.

Благодаря программе для диагностики ZPA можно быстро и с легкостью получить информацию о состоянии модулей, настройках и режиме работы, просто подключившись к любому из крайних модулей

Интеллектуальное решение для системы ZPA

Модули G20 ZPA можно подключать последовательно практически в любом месте системы, не создавая для этого промышленную сеть. Максимально к одной конвейерной системе можно подключить до 256 модулей. Экономию электроэнергии и длительную эксплуатацию роликовых механизмов без частой замены обеспечивает интеллектуальный принцип работы буферной системы.

Преимущества модуля G20 ZPA

• Регулируя скорость поступления и схода грузов, модуль обеспечивает плавную и бесперебойную работу конвейера
• Интеллектуальная логическая схема модуля позволяет оперативно решать возникающие проблемы без программирования и подключения дополнительного оборудования
• Метод прокалывания плоского кабеля позволяет подключать модуль в удобном месте
• Шарнирные соединения обеспечивают быстрое подключение и оптимальную установку в нужном положении

Технические характеристики	VAZ-2E2A-G20-ZPA1
Входы/выходы	2 входа (M8) и 2 выхода (M8)
Совместимые приводы роликов	Interroll EC310 Rulmeca серии 135/138
Номинальное напряжение	18 … 30 В пост. тока
Входной номинальный ток	500 мА
Температурный диапазон	-30 °C … + 60 °C
Устойчивость к механическим вибрациям и ударным нагрузкам	30 g, 11 мс (3 удара) / 10 g, 16 мс (1000 ударов)
Степень защиты	IP65
Длина кабеля	Входы/выходы = 1 м Кабель для подключения следующей зоны = 1,5 м
Размеры	130 мм х 53 мм х 27,5 мм

Скачайте брошюру по модулю G20 ZPA:
