Новая команда победителей от Bronkhorst®: расходомеры mini CORI-FLOW с насосами WADose HP Lite

22.10.2019 Одним из основных направлений деятельности компании Bronkhorst® является разработка и производство систем дозирования жидкостей под управлением высокоточных расходомеров. В качестве исполнительного устройства, контролирующего расход, компания предлагает отсечные и регулирующие клапаны, а также насосы. До настоящего времени системы комплектовались шестеренчатыми насосами Tuthill различной производительности. Однако максимальное давление на выходе такой системы не превышает 20 бар. Для решения задач дозирования в системах с более высоким рабочим давлением компания Bronkhorst® предлагает новое решение – системы с поршневыми насосами WADose HP Lite компании FLUSYS.

Линейка насосов WADose HP Lite перекрывает диапазон расходов от 0,01 до 40 мл/мин. Создаваемое ими давление может достигать 400 бар! Насосы отличают высокая точность и воспроизводимость расхода, они успешно работают с вязкими средами. Управление работой насоса может осуществляться как локально через встроенный дисплей, так и удаленно через промышленные шины. Насосы могут опционально комплектоваться датчиком давления, с помощью которого можно настраивать режим отключения при превышении максимально разрешенного давления. Или отключать насос, если в течении определенного времени не достигнуто минимальное давление.

В предлагаемой компанией Bronkhorst системе дозирования кориолисовый расходомер серии miniCORI-FLOW управляет работой насоса WADose HP Lite таким образом, чтобы поддерживать заданный мгновенный расход жидкости. При использовании поршневого насоса без контролирующего расходомера точность дозирования составляет единицы процентов. И не всегда можно быть уверенным, что дозирование происходит на самом деле. Использование же тандема из кориолисового расходомера и насоса позволяет многократно увеличить точность дозирования вплоть до 0,2%. И, опираясь на показания расходомера, конечный пользователь всегда знает точный расход жидкости. Даже если он по каким-то причинам не совпадает с заданным расходом.

Возможны несколько режимов дозирования:

• стабильное поддержание заданного расхода;
• пропорциональное дозирование, когда система поддерживает расход, пропорциональный расходу в другой магистрали. Для этого выходной сигнал от расходомера в этой магистрали подается на вход системы дозирования;
• подача заданной дозы при заданной величине мгновенного расхода. Расходомер имеет встроенный счетчик, вычисляющий количество прошедшей жидкости. Система поддерживает заданный мгновенный расход и считает прошедшую дозу. При достижении заданной дозы расходомер останавливает работу насоса и подает сигнал об окончании дозирования.

Насос подключается к расходомеру по цифровому интерфейсу RS-232, что позволяет с помощью встроенного в насос дисплея конфигурировать расходомер, задавать параметры его ПИД-регулятора, параметры дозирования. Это позволяет гибко настраивать работу системы локально. Кроме того, система дозирования Bronkhorst может контролироваться дистанционно через промышленные шины Profibus-DP®, DeviceNet™, Modbus-RTU, FLOW-BUS.

Несомненным достоинством системы можно считать сохранение точности массового расхода при переходе с одной рабочей жидкости на другую. Это обусловлено тем, что кориолисовые расходомеры напрямую измеряют массовый расход среды без привязки к их физическим свойствам. Кроме того, кориолисовые расходомеры могут независимо от расхода измерять плотность рабочей жидкости. А благодаря цифровому подключению к насосу, измеренное значение плотности может отображаться на экране насоса.

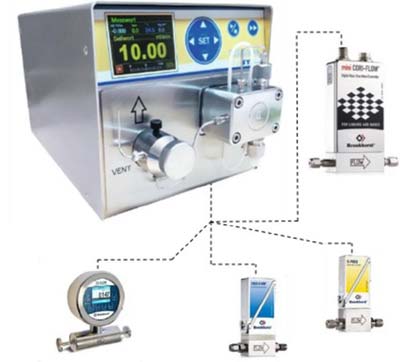

Вместо кориолисового расходомера к насосу WADose HP Lite можно подключить тепловой расходомер LIQUI-FLOW или ультразвуковой расходомер ES-FLOW. В первом случае появляется возможность снизить рабочие расходы вплоть до 1 мг/ч и ниже. А во втором случае реализуется система дозирования по объему. Подключая к насосу вместо расходомера измеритель давления EL-PRESS, получаем систему регулирования больших давлений в объеме.
