Новая линейка OPTIWAVE. Радарные уровнемеры для бесконтактного измерения сыпучих веществ

22.07.2019 Измерение уровня сыпучих веществ может стать нетривиальной задачей, если бункер хранения «пылит» при загрузке. Взвесь измеряемой среды в воздухе препятствует распространению измерительного луча, излучаемого антенной радарного уровнемера, а так же она имеет свойство оседать на поверхности антенн, зачастую полностью забивая рупорные металлические антенны. Образование плотного налета на поверхности антенны делает невозможным измерение уровня и требует очистки антенного модуля. Новая линейка радарных уровнемеров OPTIWAVE для измерения уровня сыпучих сред отлично показала себя в работе на запыленных бункерах — приборы успешно применяются крупнейшими металлургическими предприятиями на таких средах как глинозем и цемент.

OPTIWAVE 6400 с каплевидной антенной — логическое продолжение линейки 24 ГГц уровнемеров OPTIWAVE 6300.

Уровнемеры получили обновленный компактный конвертер сигналов, сохранив проверенные временем каплевидные антенны из полипропилена или PTFE. Форма и материал антенны снижают возможность оседания взвеси, антенна не имеет карманов и полостей, которые могли бы забиться при эксплуатации.

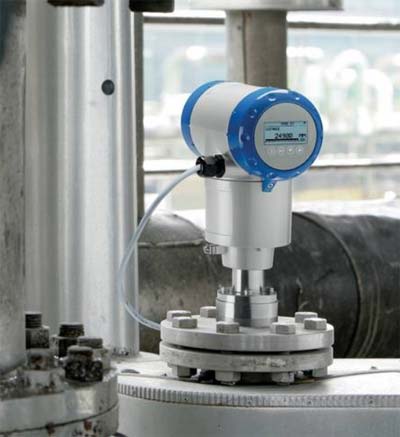

Радарный уровнемер OPTIWAVE 6400

• Погрешность: ±2 мм
• Диапазон измерений: 0…100 м
• Температура на технологическом присоединении: −50…+130°C
• Рабочее давление: −1…16 бар изб.
• Температура окружающей среды: −40…+80°C
• Антенна: металлическая рупорная (316L), каплевидная (PP, PTFE) возможно удлинение антенны
• Присоединение: резьбовое (G1, G1½, 1 NPT, 1½ NPT), фланцевое (DN80…200)
• Выходные сигналы: 4…20 мА (+HART®), FOUNDATION™ Fieldbus, PROFIBUS PA — в подготовке

OPTIWAVE 6500 — абсолютно новый прибор, работающий на частоте 80 ГГц.

Высокая частота сводит к минимуму влияние взвеси в бункере, гарантируя уверенное измерение порошкообразных веществ. Линзовая антенна из PEEK имеет малые габариты, что минимизирует налипание среды и значительно упрощает установку прибора. Высокая частота обеспечивает наименьший угол распространения измерительного луча (4°… 8°), что позволяет применять OPTIWAVE 6500 в бункерах с внутренними конструкциями.

Радарный уровнемер OPTIWAVE 6500

• Погрешность: ±2 мм
• Диапазон измерений: 0…100 м
• Температура на технологическом присоединении: −60…+200°C
• Рабочее давление: −1…40 бар изб.
• Температура окружающей среды: -60…+80°C
• Антенна: линзовая (PEEK)
• Присоединение: резьбовое (G1½, G3, 1½ NPT, 3 NPT), фланцевое (DN50…200)
• Выходные сигналы: 4…20 мА (+HART®), FOUNDATION™ Fieldbus, PROFIBUS PA — в подготовке
