В статье рассматривается тепловая онлайн-карта, предназначенная для контроля условий хранения. Функциональные возможности системы проиллюстрированы на примере холодильной камеры, используемой для хранения лекарственных препаратов.
ООО Инженерный центр «ТехноКомМониторинг», г. Москва
Компании, работающие на фармацевтическом рынке, применяют регламентированные методы контроля микроклимата на складах и в холодильных камерах, что связано с регулярным сбором и анализом большого объема данных. В рамках развития системы хранения и перевозки термолабильных лекарственных препаратов Курьер Сервис Экспресс запланировала внедрение автоматизированной системы онлайн-мониторинга условий хранения.
По словам Магомед Цокиев, руководителя департамента по работе с медицинскими и температурными грузами компании, одной из задач являлось снижение доли ручных операций и повышение наглядности контроля температурных параметров в холодильных камерах, в том числе с учетом неоднородности температурного поля в отдельных зонах.
Для разработки системы предприятие привлекло Инженерный центр «ТехноКомМониторинг», специализирующийся на создании автоматизированных систем управления и диспетчеризации. В результате был разработан модуль тепловой онлайн-карты, предназначенный для визуализации температурного режима в помещениях в динамике и в режиме реального времени (рис. 1).

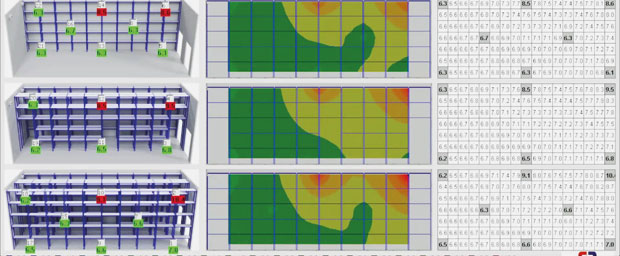

Рис. 1. Тепловая онлайн-карта на экране оператора
Аппаратная часть системы состоит из трех основных элементов: термогигрометров ВИТ-ЭЛ с высокой точностью измерений (метрологически подверженная сертификатом Госреестра РФ погрешность ±0,3 °C), подключенных к ним цифровых радиомодулей и центрального блока управления, в который радиомодули стабильно, с шагом 1 мин передают данные благодаря хорошему уровню радиосигнала. В случае аварийных ситуаций данные сохраняются в памяти блока управления, кроме того, он преобразует данные и передает их в программу верхнего уровня – в тепловую онлайн-карту.
Динамический модуль тепловой онлайн-карты, разработанный по техническому заданию заказчика, отображает на экране оператора актуальные данные с минутной дискретностью. В левой части интерфейса представлена масштабированная схема холодильной камеры с размещением датчиков, в центральной — температурные срезы по трем вертикальным плоскостям в зонах установки датчиков микроклимата.
Такой формат визуализации позволяет анализировать распределение температуры в процессе хранения. Температурные карты формируются с шагом 0,5 °C и отображаются с использованием цветовой шкалы, отражающей различные режимы условий хранения.
В правой части экрана выводятся текущие значения, полученные с датчиков, а также расчетные значения температуры в смежных зонах камеры, полученные методом аппроксимации. Это используется для выявления участков с отклонениями температурного режима. Предусмотрены режимы аналитической обработки данных и доступ к архиву измерений за длительный период.
Решение применяется для задач автоматизации и визуализации параметров микроклимата в различных отраслях. Разработка и внедрение модуля выполнены Инженерный центр «ТехноКомМониторинг».
