EKF вывел на рынок новые линейки корпусов. Оболочки AleSta характеризуются простой и удобной сборкой, которую может осуществить один человек с ограниченным набором инструментов, при этом варьируя конструкцию шкафа. Вторая линейка – ArtShell – представляет собой совершенно новое для российского рынка решение. Это дизайнерские корпуса.
EKF, г. Москва
В последние годы российские производители электротехнической продукции расширяют производственные мощности и увеличивают площади предприятий. EKF реализует ряд проектов по развитию производства на территории Российской Федерации. В 2021 году вблизи основной площадки компании в г. Александрове (Владимирская область) была введена в эксплуатацию первая очередь завода в поселке Ставрово. Площадь производственного комплекса составляет 19 000 м². В перспективе конца текущего — начала следующего года предусмотрено увеличение объемов выпуска продукции, расширение номенклатуры и рост общей площади производства до 25 000 м².
В 2024 году начато расширение производственной базы в Александрове с использованием механизмов промышленной ипотеки. В эксплуатацию планируется ввод нового здания площадью 1,5 тыс. м², оснащаемого оборудованием, рассчитанным на увеличение производственных мощностей примерно на 30 %. В первой половине 2025 года запланировано завершение строительства дополнительного корпуса площадью 15 тыс. м². Проектная мощность предприятия после ввода объекта превысит 1,5 млн электротехнических щитов в год. На данной площадке также предусматривается развитие нового направления — производства телекоммуникационных шкафов для центров обработки данных.
«Расширение производственных мощностей в России – один из приоритетов EKF, – говорит генеральный директор Дмитрий Кучеров. – Мы очень рады, что наши инициативы поддерживаются на уровне губернатора Владимирской области. Дальнейший рост производства позволит как обеспечить рынок качественной отечественной продукцией, так и создать привлекательные условия для трудоустройства жителей, в том числе молодежи».
Оболочки AleSta для электрооборудования
Весной 2024 года EKF начал выпускать опытно-промышленную партию новых функциональных оболочек AleSta для электрооборудования (рис. 1). Производство этой продукции полностью локализовано в России: собственно оболочки изготавливают на заводе в г. Александрове, а несущий профиль каркаса для них – на производственной площадке в поселке Ставрово. Отсюда и название продукта – AleSta, которое состоит из двух частей: Александров + Ставрово.

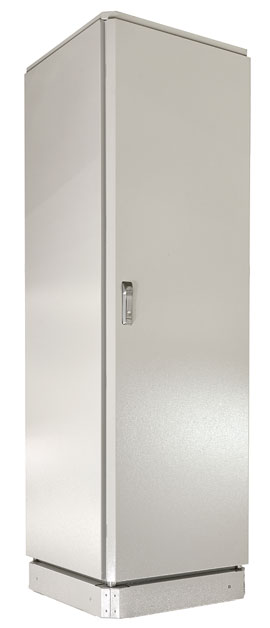

Рис. 1. Оболочка AleSta
Оболочка AleSta относится к решениям для изготовления щитовой продукции, разработанным EKF. Конструкция оболочки ориентирована на упрощение сборки шкафа и предусматривает возможность выполнения монтажных операций одним специалистом с использованием стандартного инструмента. Симметричный профиль каркаса позволяет устанавливать панели и двери в любой вертикальной плоскости — как с правой, так и с левой стороны, включая конфигурации с двусторонним обслуживанием. Конструкция несущего профиля исключает ошибочную установку монтажных плоскостей. В оболочке не применяются отдельные кронштейны для внешних навесных панелей, а состав элементов оптимизирован. Боковые панели оснащены верхним ребром, обеспечивающим фиксацию на верхней полке профиля, что упрощает процесс монтажа. Фиксация ригеля осуществляется непосредственно в отверстие профиля без применения дополнительных крепежных элементов.
Внутри шкафа все аксессуары крепятся на резьбовыдавливающие винты. Эта система крепления обеспечивает возможность замены комплектующих в случае поломки или утери. У шкафов высокая несущая способность, они выдерживают нагрузку на каркас не менее 1500 кг, могут применяться в сейсмоактивных зонах, имеют сейсмостойкость 9 баллов по MSK64 и климатическое исполнение УХЛ1.
Внутри может устанавливаться оборудование до 4000 А. Элементы корпуса, не имеющие лишних отверстий, плотно прилегают друг к другу, благодаря чему обеспечивается высокая степень пылевлагозащиты – IP55 по ГОСТ 14254. Цоколь для AleSta имеет в своем составе четыре угловые опоры, что позволяет равномерно распределять нагрузку, а также фиксировать оболочку к полу.
Все внешние элементы оболочки покрыты порошковой краской RAL 7035. Несущий профиль из оцинкованной стали тоже имеет порошковое покрытие, и это не только дополнительно защищает от коррозии, но и придает оболочке эстетичный вид.
Трехточечная фиксация двери с помощью ригельного замка обеспечивает жесткость конструкции и надежность запирания. Дверь оснащена шпилькой M6, с помощью которой подключить заземление к каркасу можно в оптимальных местах. Такая оболочка позволяет строить сложную систему управления в цехах с повышенными требованиями к защите оборудования.
Собранная оболочка AleSta имеет нестандартную для такого вида корпусов форму, что визуально выгодно отличает ее от существующих на рынке предложений. Шкаф выполнен в форм-факторе квадрат с фаской, то есть со скошенными углами (а не просто квадрат, как другие изделия на рынке). Это нестандартное решение, а также фурнитура из матового металла и «парящая» крыша выгодно выделяют изделие с эстетической точки зрения.
Оболочки AleSta предназначены для организации систем распределения электроэнергии – сборки вводных распределительных устройств, главных распределительных щитов, шкафов управления, стоек для IT-оборудования. Новые щиты EKF подойдут для промышленных предприятий, объектов недвижимости и задач системных интеграторов.
Дизайнерские корпуса ArtShell
В начале года EKF вывел на рынок дизайнерские корпуса ArtShell, что можно перевести как «арт-оболочка». Для российского рынка это изделие абсолютно нового типа – распределительный щит, который украшает интерьер (рис. 2). Теперь не придется искать скрытое место для монтажа в квартире или коттедже: все продукты с этим названием – настоящие произведения искусства.

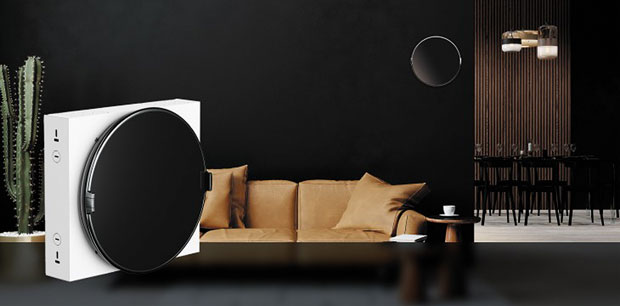

Рис. 2. Распределительный щит AtrShell
На данный момент в линейке ArtShell представлено несколько исполнений. Это могут быть щиты с прямоугольной или круглой дверцей, которая изготовлена из черного, белого или прозрачного закаленного стекла цвета серебристый или золотой металлик, черный и белый камень. Еще дверь может быть зеркальной. Предусмотрено два вида открытия двери – стандартный (распашной) на магнитах и с системой параллельного открывания (ArtShell Aesthetic). Щиты изготовлены из качественных материалов и имеют степень защиты IP41, что гарантирует защиту размещенного внутри оборудования от грязи и конденсата.
Оборудование устанавливается на DIN-рейки, для этого предусмотрена специальная система монтажа. В дальнейшем планируется добавить в линейку как комбинированные щиты, так и полностью подходящие под слаботочные системы. В помещении корпус устанавливается на запланированное место с помощью подробной инструкции и крепежей.
Пополнение ассортимента пластиковых щитов
Пластиковые корпуса этой серии предназначены для сборки силовых, слаботочных и комбинированных щитов. Возможно исполнение как со съемными DIN-рейками, так и с монтажными платами. Щиты можно установить в бетонные, кирпичные стены, а также в гипсокартон, монтажные наборы входят в комплект поставки. Двери щитов могут быть пластиковыми, цельнометаллическими или металлическими с перфорацией. Также доступны дополнительные аксессуары, необходимые для установки мультимедийного оборудования. В щитах предусмотрены съемные кабельные фланцы, гребенка для фиксации входящих проводников, регулировка дверей по глубине. Возможность приобрести основание и дверь щита отдельно сохраняется.
Навесные пластиковые щиты серии Unix IP40 (рис. 3) теперь впишутся в любой интерьер. Помимо вариантов со сплошной белой дверью появились модели с прозрачной тонированной.

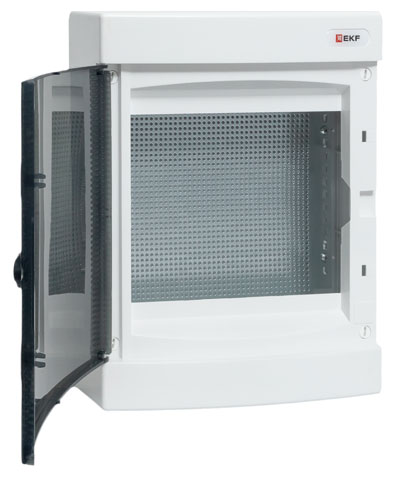

Рис. 3. Навесной пластиковый щит EKF серии Unix IP40
Корпуса этой серии предназначены для сборки силовых распределительных и слаботочных щитов. Устанавливаются на поверхность стены. Плоское основание щитов упрощает сборку и подключение внутри.
