В статье представлены климатические и серверные шкафы, разработанные и произведенные компанией «КОЛМЭН». Рассмотрены система климат-контроля, конструктивные особенности и другие характеристики.
ООО «КОЛМЭН», г. Москва
В последние годы российский рынок телекоммуникационного оборудования, включая климатические и серверные шкафы, претерпел структурные изменения, связанные с сокращением присутствия зарубежных производителей и ростом потребности в оборудовании для цифровизации промышленности.
В этих условиях на рынке развиваются российские производственные компании. Одной из них является КОЛМЭН (Москва), начавшая деятельность как дистрибьютор телекоммуникационного оборудования и в 2015 году запустившая собственное производство изделий собственной разработки.
Компания выпускает климатические и серверные шкафы, характеристики и конструктивные решения которых формируются с учетом требований эксплуатации в различных условиях. Продукция применяется на объектах ряда крупных российских организаций, включая Транснефть, ПИК – специализированный застройщик, Газпром космические системы, Wildberries, а также у операторов связи РТКомм.РУ, МТС, МегаФон и Tele2 Россия.
По способу размещения всепогодные климатические шкафы выпускаются компанией в двух исполнениях – напольном и настенном. Это законченные решения, включающие систему мониторинга и поддержания заданных уровней температуры и влажности, обеспечивающие круглогодичное функционирование установленного во внутреннем пространстве оборудования. Изделия могут монтироваться на открытых площадках, в том числе в условиях неблагоприятных факторов окружающей среды, а также в помещениях с высокой влажностью и большими перепадами температур.
Корпуса шкафов изготовлены из листовой стали, сваренной в жесткую, прочную конструкцию. Внутри корпуса установлены четыре (передние и задние) 19-дюймовые стойки, которые могут регулироваться по глубине. Шкафы различных исполнений могут иметь как одну металлическую дверцу, так и две (рис. 1), которые обеспечивают более удобное обслуживание установленного внутри шкафа оборудования.

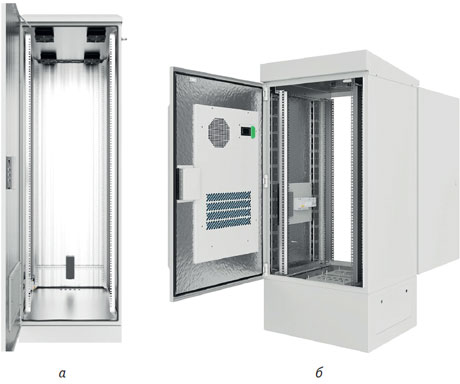

Рис. 1. Шкафы климатические 19-дюймовые напольные серии SRT03: а – исполнение без кондиционера и с одной дверью; б – исполнение с кондиционером и двумя дверьми для удобства эксплуатации
В качестве утеплителя в конструкции используется фольгированный пенофол толщиной 10 мм для напольных и 5 мм для настенных климатических шкафов. По запросу толщина утеплителя может быть увеличена до 20 мм, а также выполнено двустенное исполнение корпуса с утеплением минеральной ватой толщиной до 50 мм.
Внутри корпуса установлены вводной автомат, розетка на стандартной DIN-рейке, а также два механических термостата – нагревателя и вентиляции (рис. 2). В основании корпуса расположены герметичные кабельные вводы (ввод кабеля выполняется через цоколь). В шкаф встроен сувальдный замок, обеспечивающий высокую степень антивандальной защиты. Опционально можно установить электронный блок управления климатом с функцией холодного старта, имеющий от двух до четырех каналов управления, а также датчики контроля нештатных ситуаций, например таких, как вскрытие двери, задымление, затопление и т. п.

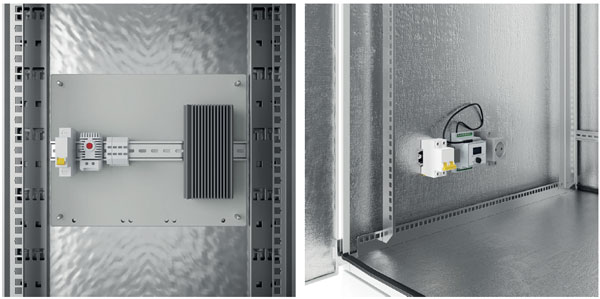

Рис. 2. Шкаф климатический 19-дюймовый серии SRT03: внутренняя оснастка
Диапазон эксплуатационных температур для климатических шкафов – от –40 до +40 °C. По запросу допускается климатическое исполнение УХЛ1, соответствующее районам с умеренным и холодным климатом, с категорией размещения на открытом воздухе. Диапазон эксплуатационных температур для этого исполнения – от –60 до +40 °C. В качестве наружного покрытия шкафа используется порошковая краска серого цвета (7035 по каталогу RAL). Степень защиты корпуса от влаги и пыли IP54/IP55.
Система климат-контроля включает в свой состав как охлаждающие, так и обогревающие элементы. Для фильтрации внешнего воздуха, попадающего внутрь шкафа в целях охлаждения, в дверце шкафа установлены фильтрующие элементы. Кроме того, под фальшкрышей установлены вентиляторы (2 или 4 в зависимости от исполнения шкафа), выгоняющие нагретый воздух. Для обогрева внутри корпуса предусмотрен нагревательный элемент, который питается от сети 220 В. Мощность нагревательного элемента 150–800 Вт для напольных шкафов и 100–250 Вт для настенных (в зависимости от габаритов шкафа и установленных требований по температуре).
Отдельные линейки напольных и настенных шкафов «КОЛМЭН» оборудованы системой охлаждения, сконструированной на базе кондиционеров мощностью от 500 до 5000 Вт для напольных моделей и от 300 до 800 Вт для настенных. Все кондиционеры разработки и производства компании «КОЛМЭН» подходят для установки в любой климатический шкаф.
Напольные климатические шкафы выпускаются в нескольких исполнениях, которые различаются габаритами и используемой системой микроклимата: количеством вентиляторов и мощностью использующегося для обогрева встроенного нагревателя, а также мощностью кондиционера в случае его установки. Различия в исполнениях шкафов представлены в табл. 1, примеры внешнего вида – на рис. 3, 4.

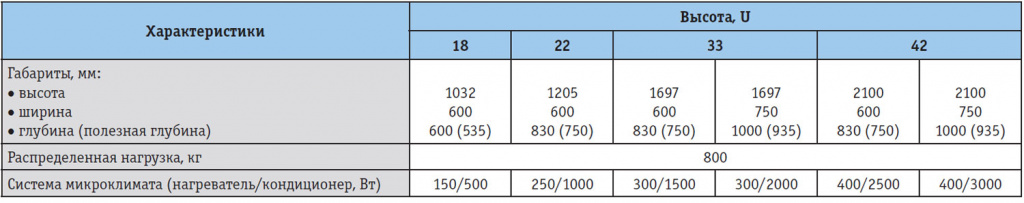

Таблица 1. Характеристики всепогодных напольных климатических шкафов «КОЛМЭН» (увеличить изображение)
Рис. 3. Шкафы климатические 19-дюймовые напольные с кондиционером серии SRT03 от 24 до 42 U

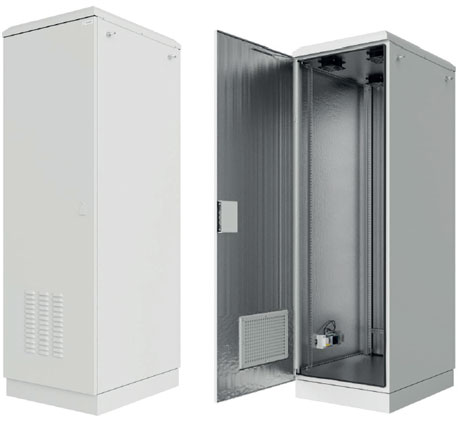

Рис. 4. Шкафы климатические 19-дюймовые напольные SRT03 без кондиционера
Исполнения настенных 19-дюймовых шкафов «КОЛМЭН» шириной 600 мм различаются высотой стоек (6, 9, 12, 15 и 18 U), глубиной (350 и 600 мм) и используемой системой микроклимата. Полезная глубина изделий составляет 285 и 535 мм соответственно, величина распределенной нагрузки – 100 кг. В качестве опции в комплект поставки может быть включено универсальное крепление на стену/столб/мачту (рис. 5).

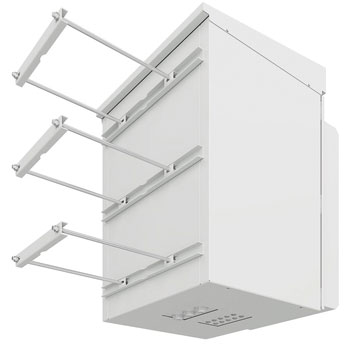

Рис. 5. Настенный климатический шкаф серии SRT01: тип крепления на столб или мачту
В ближайшее время в этой линейке появится новинка – серия настенных климатических шкафов высотой от 9 до 22 U с кондиционером мощностью 300 Вт (рис. 6).

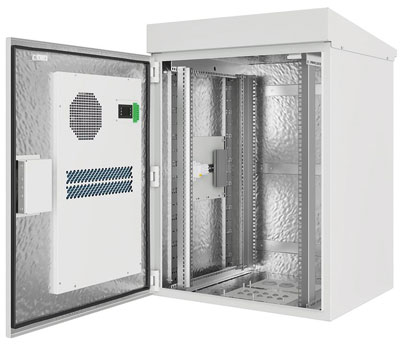

Рис. 6. Шкаф климатический настенный серии SRT01-7060.15-GY-500K1
Наряду с климатическими шкафами компания выпускает линейку настенных телекоммуникационных (серверных) шкафов KBOX с вертикальным расположением стоек. В период ускоренной цифровизации этот продукт стал одним из самых востребованных на российском рынке. Подобная конструкция 19-дюймового шкафа предпочтительна для размещения одиночного сервера. Высота составляет 7 U, стандартная ширина – 600 мм, глубина – 800/1000 мм. В условиях ограничений по площади шкаф может закрепляться на стене помещения. Это же размещение предпочтительно с точки зрения подводки коммуникаций и элементов структурированной кабельной системы (СКС), к тому же узкий корпус изделия по сравнению с традиционными шкафами занимает меньше места.
В числе других популярных и получивших хорошие отзывы моделей следует назвать шкафы серий Prime высотой до 22 U с распределенной нагрузкой 1000 кг в настенно-напольном исполнении; Server Line в напольном исполнении для размещения серверов и тяжелого сетевого оборудования (их нагрузочная способность повышена до 1500 кг); Lite высотой от 6 до 18 U разборной конструкции со стеклянной дверцей (распределенная нагрузка 40 кг).
