Представлены устройство и характеристики различных исполнений климатических шкафов с кондиционером, а также устанавливаемых в них кондиционеров разработки и производства московского предприятия «КОЛМЭН».
ООО «КОЛМЭН», г. Москва
Компания «КОЛМЭН», начинавшая деятельность в качестве дистрибьютора зарубежных брендов, в 2015 году запустила свое производство и уверенно вышла на рынок с собственными продуктами. Приоритетным направлением работы московского предприятия стали разработка и изготовление всего спектра телекоммуникационных и климатических шкафов (в том числе с кондиционерами) в различных исполнениях и аксессуаров к ним. Кроме того, в продуктовом портфеле предприятия – стойки 19-дюймового стандарта, компоненты структурированных кабельных систем (СКС), системы видеонаблюдения, охранные комплексы, оборудование спутниковой связи.
С телекоммуникационными (серверными) шкафами «КОЛМЭН» читатели уже знакомы по одной и предыдущих публикаций1, а сегодня мы хотели бы сосредоточить внимание на линейке климатических шкафов с системой охлаждения (кондиционером).
Эти изделия используются на открытых площадках, где смонтированное оборудование может подвергаться неблагоприятным внешним воздействиям, таким как высокая или низкая температура, дождь, повышенная влажность и т. п. Чтобы обеспечить надежную защиту на улице, всепогодные настенные либо напольные климатические шкафы построены как законченное решение с системой контроля и поддержания необходимых температур и влажности в течение всего календарного года.
Конструктивно корпус шкафа изготовлен из листовой стали и представляет собой прочную сварную конструкцию, покрытую порошковой краской (по умолчанию используется R7035 по стандарту RAL, светло-серая). Порошковое окрашивание с предварительной обработкой поверхности создает надежную защиту от ржавчины. В качестве утеплителя корпуса применяется фольгированный пенофол толщиной 10 мм, по запросу возможно увеличение толщины до 20 мм, а для сэндвич-исполнения – до 50 мм и минеральной ватой в качестве утеплителя. Вертикальные направляющие (19 дюймов) регулируются по глубине, всего их установлено четыре. Кабельные вводы имеют герметичную конструкцию и расположены в основании шкафа. Степень защиты конструкции IP54/IP55 (пылевлагозащищенный). А также от IP64 до IP66 в случае исполнения без вентиляции.
Поддержание заданного температурного режима во внутреннем пространстве шкафа обеспечивается: свободным потоком воздуха; установкой предотвращающих образование конденсата вентиляторов и устройств обогрева; надежной защитой от воздействия электрического тока, а также от проникновения посторонних твердых тел и жидкостей.
Шкаф оборудован:
- фильтром (степень защиты IP54), закрывающим приточное отверстие;
- конвекционным обогревателем с нагревательным элементом требуемой мощности (в зависимости от размера шкафа);
- вытяжной вентиляцией (кроме термошкафов с защитой IP66 серии SRT06);
- механическими термостатами на нагрев и охлаждение;
- электронным блоком управления климатом, имеющим от двух до четырех каналов управления (по запросу заказчика), с выносным датчиком температуры/влажности и функцией «теплого старта». При ее использовании в первую очередь включается только обогрев шкафа, и лишь когда температура внутреннего пространства достигает заданного комфортного для функционирования установленной в шкафу аппаратуры значения, на нее подается питание. Тем самым для дорогостоящего оборудования обеспечивается гарантированное соблюдение допустимого диапазона рабочих температур;
- вводным двухполюсным автоматом защиты;
- розеткой на DIN-рейке;
- сальниками (стандартно пять сальников типа D25, но их тип и количество уточняется при заказе без изменения цены шкафа);
- замком сувальдного типа, обеспечивающим высокий уровень антивандальной защиты конструкции (секретная часть замка выполнена в виде набора пластин с фигурными вырезами).
Дополнительно по желанию заказчика может быть выполнено двустенное исполнение корпуса с утеплением минеральной ватой 50 мм, также могут быть установлены дополнительные датчики для контроля нештатных ситуаций (вскрытие двери, затопление, задымление и др.).
Диапазон эксплуатационных температур для климатического шкафа находится в пределах от –40 до +40 °C. По желанию заказчика он может быть расширен до климатического исполнения УХЛ1 (ГОСТ 15150-69) и в этом случае составит –60…+40 °C.
Настенные климатические 19-дюймовые шкафы «КОЛМЭН» с кондиционером
Исполнения этих изделий различаются:
- высотой, измеряемой в юнитах (12 и 18 U), и габаритами. Юнит (U, от англ. unit) – единица измерения высоты специального оборудования в рамках монтажной 19-дюймовой стойки. 1 юнит составляет 1,75 дюйма, или 44,45 мм;
- используемой системой микроклимата (мощностями установленных кондиционера и использующегося для обогрева нагревателя).
Характеристики отдельных исполнений таких шкафов представлены в табл. 1, внешний вид – на рис. 1.

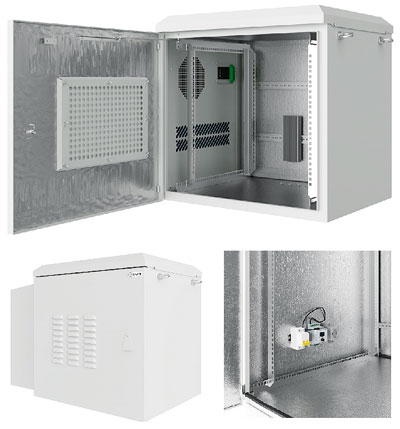

Рис. 1. Настенный климатический 19-дюймовый шкаф «КОЛМЭН» с кондиционером

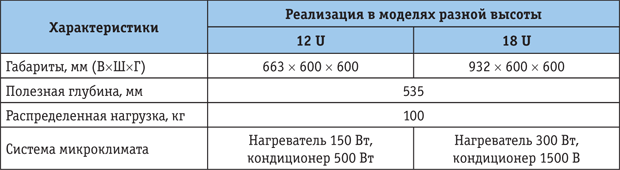

Таблица 1. Характеристики настенных климатических 19-дюймовых шкафов «КОЛМЭН» с кондиционером
Напольные климатические 19-дюймовые шкафы «КОЛМЭН» с кондиционером
Исполнения шкафов этого типа различаются:
- высотой (22, 33 и 42 U) и габаритами;
- полезной глубиной (750 и 935 мм);
- используемой системой микроклимата.
Характеристики отдельных исполнений напольных шкафов представлены в табл. 2, внешний вид – на рис. 2.

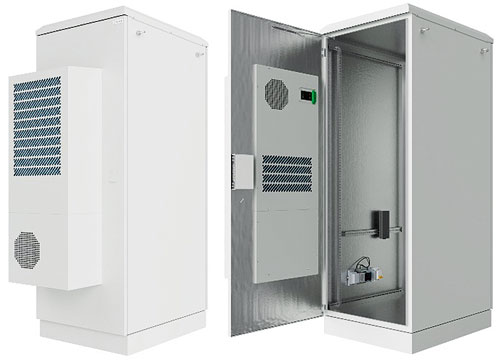

Рис. 2. Напольный климатический 19-дюймовый шкаф «КОЛМЭН» с кондиционером

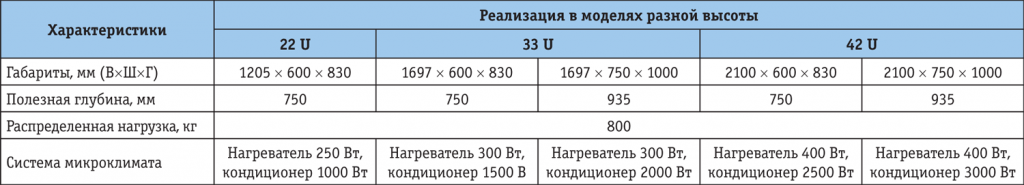

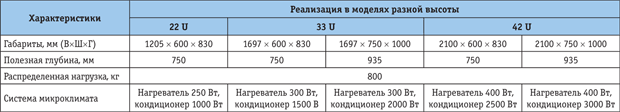

Таблица 2. Характеристики напольных 19-дюймовых климатических шкафов «КОЛМЭН» с кондиционером (увеличить изображение)
Кондиционеры для климатических шкафов
Сразу следует отметить, что все кондиционеры разработки и производства компании «КОЛМЭН», предназначенные для поддержания эксплуатационного температурного режима во внутреннем пространстве в то время, когда уличный шкаф без кондиционера не способен поддерживать оптимальную температуру с использованием одной вентиляции, подходят для установки в любой шкаф.
Кондиционеры могут быть изготовлены как в навесном исполнении (например, на боковую стенку шкафа), так и в потолочном (с установкой в крышку). Степень защиты корпуса кондиционера от влаги и пыли IP55. Даже при отсутствии дополнительного термокожуха конструкция способна выдерживать любые погодные условия. Наличие дополнительной оболочки корпуса создает условия для обеспечения необходимой степени антивандальности. Корпус покрыт порошковой полимерной краской цвета R7035 по стандарту RAL.
Допустимый эксплуатационный диапазон температур окружающего воздуха для кондиционеров «КОЛМЭН» составляет –5…+55 °C или, при установленном обогреве, –40…+55 °C.
Контур охлаждения устройства монтируется в виде неразборной герметичной системы. Охлаждение и осушение рециркуляционного воздуха выполняется с помощью холодильной машины непосредственного испарения, при этом благодаря полному разделению наружного (конденсатора) и внутреннего (испарителя) воздушных потоков в кондиционируемом модуле поддерживается необходимая степень чистоты воздушной среды, что способствует облегчению выполнения регламентных работ. Контур охлаждения кондиционера оборудован Hi-Speed вентиляторами, пылевлагозащищенные узлы которых не подвержены внешним погодным факторам. Кондиционер продуцирует циркуляцию хладагента в контуре производства Panasonic с помощью высокоэффективного компрессора. Использующийся в качестве хладагента однокомпонентный фреон R134a является безвредным для окружающей среды.
Температуру, до которой требуется охлаждать воздух во внутреннем пространстве, можно установить на встроенном в кондиционер ЖК-дисплее. При превышении установленного значения температуры кондиционер автоматически включается и охлаждает воздух внутри шкафа, при достижении эксплуатационного уровня температуры охлаждение автоматически отключается. Для поддержания равномерной температуры во внутреннем пространстве шкафа автоматически производится принудительная циркуляция воздуха.
Все настройки режимов работы и отображение состояния оборудования осуществляются через удобный цифровой ЖК-дисплей. Кондиционеры оснащены интерфейсом RS-485 для осуществления удаленного управления по протоколу Modbus.
Характеристики кондиционеров различного исполнения приведены в табл. 3, внешний вид устройства показан на рис. 3.

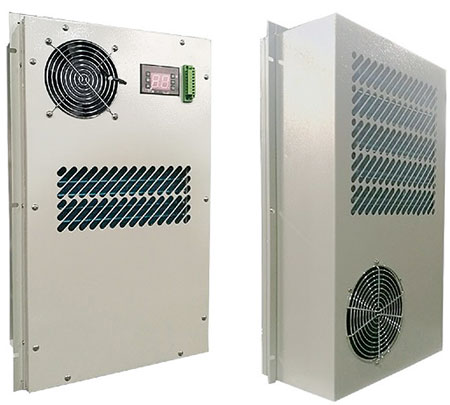

Рис. 3. Настенный (навесной) кондиционер «КОЛМЭН»

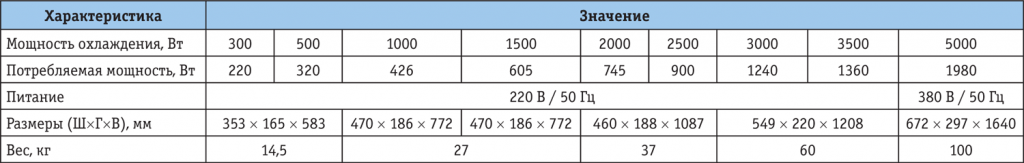

Таблица 3. Характеристики кондиционеров «КОЛМЭН» (увеличить изображение)
