НПСИ-230-УНТ – нормирующий измерительный преобразователь унифицированных сигналов с сигнализацией

Для преобразования унифицированных сигналов тока или напряжения в сигналы тока или напряжения на выходе, а также для их гальванической развязки и сигнализации по уровню сигнала НПФ «КонтрАвт» разработала преобразователь НПСИ-230-УНТ.

НПФ «КонтрАвт», г. Нижний Новгород


скачать pdf >>

Преобразование унифицированных сигналов к единому типу/диапазону

Первая задача нормирующих преобразователей унифицированных сигналов НПСИ-230-УНТ (рис. 1, 2) – согласование устройств с различными типами сигналов и унификация сигналов в системе. НПСИ-230-УНТ, во-первых, преобразуют к единому ви­ду различные ти­пы и диапазоны входных сигналов, которые далее передаются на многоканальные модули ввода контроллеров, а во-вторых, проводят обратное преобразование выходных сигналов с контроллера в те ти­пы и диапазоны аналоговых сигналов, с которыми работают исполнительные механизмы.

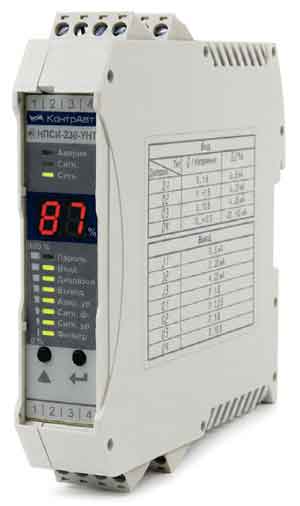

Рис. 1. Внешний вид НПСИ-230-УНТ – нормирующего измерительного преобразователя унифицированных сигналов с сигнализацией

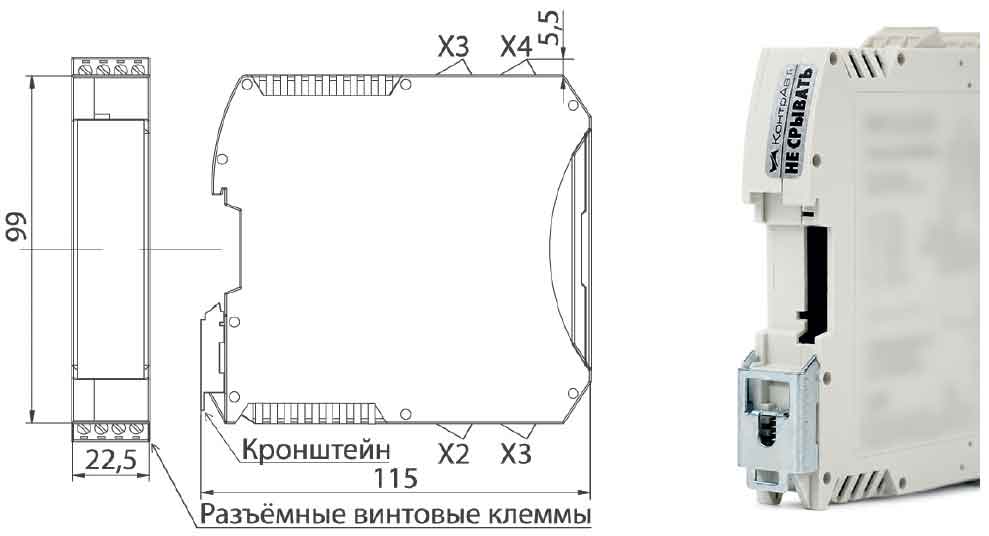

Рис. 2. НПСИ-230-УНТ: габаритные размеры и крепление к DIN-рельсу

Включение в систему нормирующих преобразователей унифицированных сигналов НПСИ-230-УНТ для разных типов датчиков облегчает требования к многоканальным измерительным системам контроллера и обеспечивает гибкость при проектировании и наладке таких систем.

НПСИ-230-УНТ является конфигурируемым преобразователем. С помощью кнопок на передней панели прибора и цифрового светодиодного дисплея пользователь может задавать различные настройки: ти­пы и диапазоны входного и выходного сигналов, вид функции сигнализации, аварийный уровень выходного токового сигнала и другие параметры. При этом один преобразователь может осуществлять как однотипное (например, ток в ток), так и перекрестное преобразование (например, ток в напряжение).

Таблица 1. Типы и диапазоны входных и выходных сигналов измерительного унифицированного преобразователя НПСИ-230-УНТ



Гальваническое разделение цепей и разветвление сигналов

Также нормирующие преобразователи НПСИ-230-УНТ решают задачу гальванического разделения цепей. Преобразователь обеспечивает гальваническую изоляцию по трем сечениям – входы/выходы/питание. Напряжение изоляции составляет 1500 В.

Преобразователь НПСИ-230-УНТ можно применять и для разветвления сигналов «1 в N». На выходе преобразователей появляется ряд дублированных гальванически развязанных сигналов, пропорциональных одному сигналу на входе. Обратим особое внимание: в зависимости от то­го, как именно сконфигурирован каждый преобразователь в отдельности, ти­пы и диапазоны выходных сигналов могут быть разными, то есть отличаться между собой и от входного сигнала. Это преимущество для задачи разветвления сигналов. Если необходимо провести более простое разветвление «1 в 2» только унифицированного сигнала постоянного то­ка 4…20 мА, то можно воспользоваться специально предназначенным для этого модулем гальванической развязки НПСИ-200-ГР1.2.


Параметрическая сигнализация (по уровню сигнала)

Преобразователь НПСИ-230-УНТ имеет модификации, в которых конт­ро­ли­ру­ет­ся уровень сигнала в системе и реализуется функция сигнализации с выходом на электромеханическом ре­ле. Ре­ле срабатывает при достижении входным сигналом заданного уровня. Визуально сигнализация отслеживается с помощью светодиодного индикатора «Сигнализация» на передней панели преобразователя.

Пользователь может выбрать четыре ви­да функции сигнализации (рис. 3):
1 – прямая функция. Реле срабатывает, если измеренный сигнал больше уставки. Если меньше – происходит сброс реле;
2 – обратная функция. Реле срабатывает, если измеренный сигнал меньше уставки. Если больше – происходит сброс реле;
3 – прямая функция с защелкой. Реле срабатывает, если измеренный сигнал больше уставки, и остается в этом состоянии до квитирования. Сброс ре­ле осуществляется кнопками на передней панели преобразователя. Сбросить ре­ле путем уменьшения входного сигнала или временным отключением преобразователя нельзя;
4 – обратная функция с защелкой. Реле срабатывает, если измеренный сигнал меньше уставки, и остается в этом состоянии до квитирования. Сброс ре­ле осуществляется кнопками на передней панели преобразователя. Сбросить ре­ле путем увеличения входного сигнала или временным отключением преобразователя также нельзя.

Уставку пользователь задает с помощью кнопок на передней панели преобразователя.

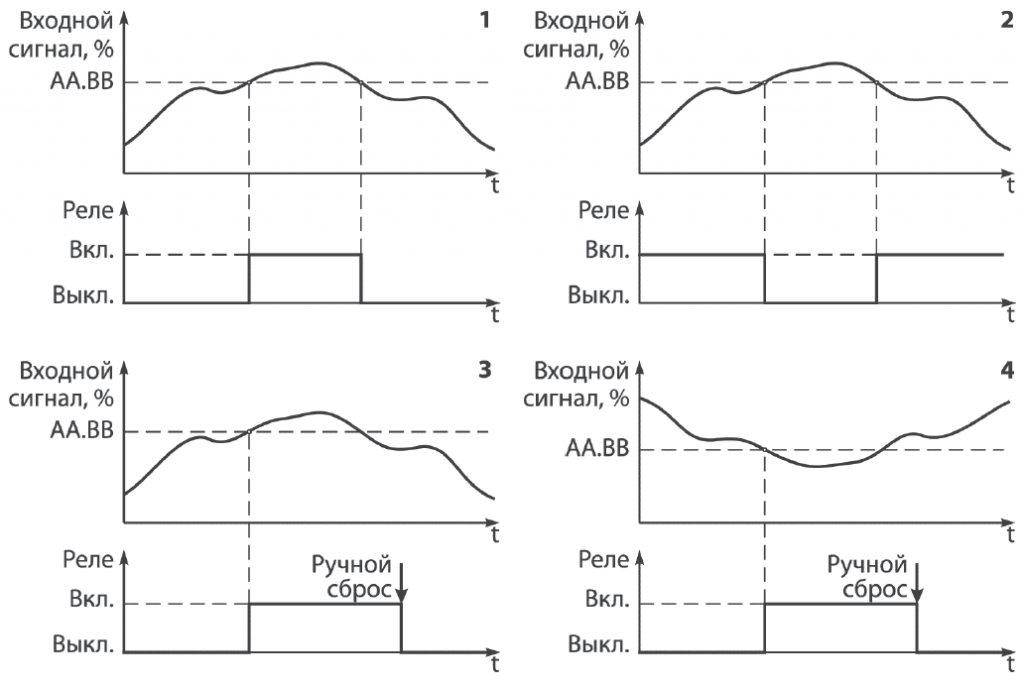

Рис. 3. Функции сигнализации


Обнаружение аварийных ситуаций

В условиях протекания технологического процесса могут возникать различные аварийные ситуации (рис. 4). Например, обрыв датчика (только в диапазоне входного сигнала 4…20 мА) или выход параметра входного сигнала за пределы допустимого диапазона преобразования, обрыв выходной це­пи или превышение максимально допустимого сопротивления нагрузки (только в диапазоне входного сигнала 4…20 мА). Возможна и какая-либо внутренняя неисправность преобразователя, нарушающая целостность параметров энергонезависимой памяти.


Рис. 4. Обрыв датчика

Все эти аварийные ситуации нормирующий преобразователь НПСИ-230-УНТ способен своевременно обнаружить. Для этого предназначена аварийная (или функциональная) сигнализация. При возникновении аварийной ситуации преобразователь переводит выходной сигнал в аварийное состояние – высокое или низкое. Какой именно уровень сигнала (высокий или низкий) считать аварийным, определяет пользователь и задает его при конфигурировании преобразователя. Аварийные уровни приведены в табл. 2.

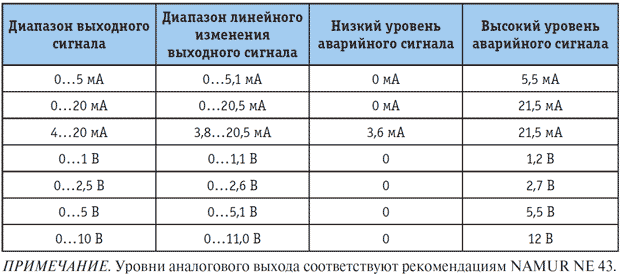

Таблица 2. Границы диапазона выходных сигналов


Таким образом, при возникновении аварийной ситуации преобразователь:
- формирует аварийный уровень выходного сигнала и отображает его на барграфе на передней панели. Формирование аварийного уровня выходного сигнала позволяет внешним измерительным системам по величине сигнала определять наличие аварийной ситуации;
- сигнализирует об аварийной ситуации миганием индикатора «Авария» и отображением ко­да аварии на светодиодном дисплее.


Схемы подключения

Возможные схемы подключения входных и выходных сигналов к нормирующему преобразователю ­НПСИ-230-УНТ приведены на рис. 5. На входе и выходе преобразователя могут быть как активные, так и пассивные сигналы.

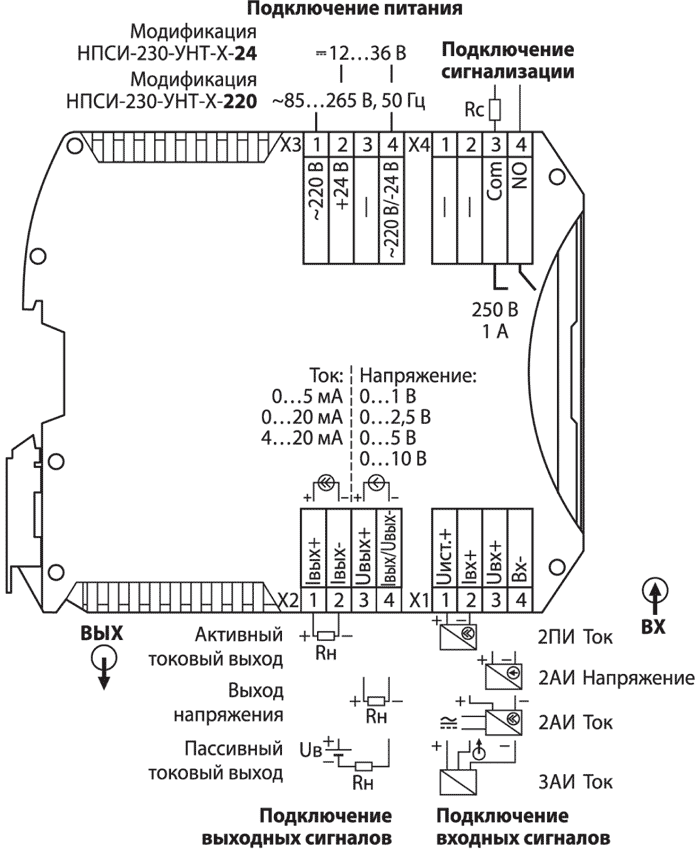

Рис. 5. Схема подключения НПСИ-230-УНТ

На входе возможно подключение токового сигнала по двухпроводной (активный или пассивный) или трехпроводной (активный) схемам и сигнала напряжения по двухпроводной схеме (активный). Если источник сигнала пассивный, то его питание обеспечивается встроенным в преобразователь блоком питания (см. рис. 5).

На выходе преобразователя могут формироваться не только активный, но и пассивный токовый сигнал ли­бо сигнал напряжения (см. рис. 5).

При необходимости в процессе конфигурирования можно задать время усреднения входного сигнала (постоянную времени фильтра низких частот). Данный фильтр предназначен для подавления высокочастотных помех в сигнале.


Размещение и подключение преобразователя

Конструктивно измерительные преобразователи НПСИ-230-УНТ выполнены в корпусе с габаритными размерами (Г × В × Ш) 115 × 110 × 22,5 мм, который обеспечивает монтаж на DIN-рельс 35 мм по стандарту EN 50 022 (рис. 6).

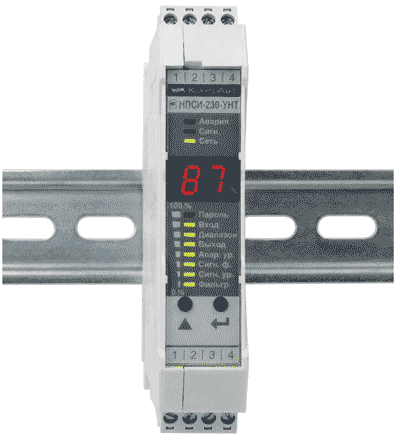

Рис. 6. Монтаж на DIN-рельс

Ширина корпуса преобразователя 22,5 мм обеспечивает экономию места в монтажном шкафу. При вертикальном расположении допускается плотный монтаж нескольких преобразователей без зазоров между их корпусами. Горизонтальную компоновку допускается использовать только с зазором между корпусами не менее 10 мм. Электрические соединения осуществляются с помощью разъемных винтовых клемм. Они обеспечивают простой и удобный монтаж.


Характеристики

Нормирующий преобразователь НПСИ-230-УНТ обеспечивает:
- высокую точность преобразования 0,1 %;
- высокую температурную стабильность 0,005 %/˚C;
- эксплуатацию в расширенном диапазоне рабочих температур от –40 до +70 °C.

Питание нормирующих преобразователей НПСИ-230-УНТ в зависимости от модификации производится ли­бо от се­ти переменного напряжения 220 В (допустимый диапазон рабочих напряжений 85…265 В), ли­бо от постоянного напряжения 24 В (допустимый диапазон рабочих напряжений 10…42 В).


Системы обозначений и модификации

Рассмотрим систему обозначений модификаций нормирующего преобразователя НПСИ-230-УНТ (рис. 7). Отдельно обратим внимание на то, что во всех стандартных модификациях ­НПСИ-230-УНТ уже реализовано высокоскоростное малошумящее исполнение, которое в предыдущей модели ­НПСИ-УНТ присутствовало только в некоторых модификациях. Таким образом, необходимость в таких отдельных модификациях для модели ­НПСИ-230-УНТ отпала и они сняты с производства.

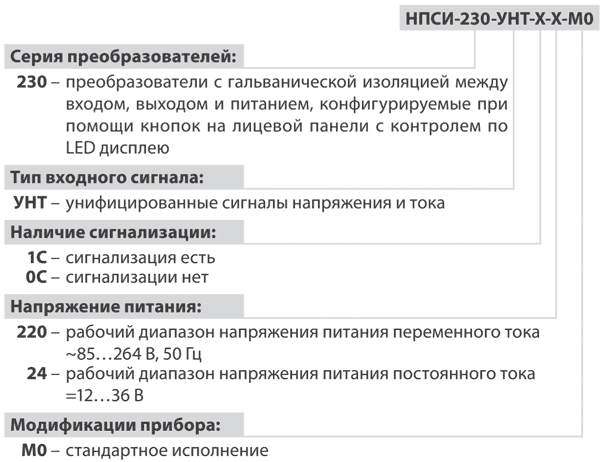

Рис. 7. Обозначение модификаций нормирующего преобразователя НПСИ-230-УНТ

Нормирующие преобразователи ­НПСИ-230-УНТ (так же, как и вся продукция НПФ «КонтрАвт») предоставляются в опытную эксплуатацию, поэтому пользователь имеет возможность опробовать преобразователи в работе, оценить их характеристики и принять обоснованное решение об их применении.

Ris_8_1.png           Ris_8_2.png

Опубликовано в журнале «ИСУП» № 3(123)_2026

А. Г. Костерин, генеральный директор,
НПФ «КонтрАвт», г. Нижний Новгород,
тел.: +7 (831) 260-1308,
эл. адрес: sales@contravt.ru

Иллюстрации предоставлены ООО НПФ «КонтрАвт»
