УЗДП‑63М – защита от пожаров из-за дугового пробоя
Устройство защиты от дугового пробоя УЗДП‑63М – это не просто «еще один автомат». Это интеллектуальный прибор, который распознает и предотвращает пожары, вызванные искрением в электропроводке. Некоторые по-прежнему недооценивают УЗДП (оно же AFCI, AFDD), считая, что электропроводка в безопасности, раз ее защищают автоматические выключатели (АВ) и устройства защитного отключения (УЗО). Между тем АВ защищают от коротких замыканий и перегрузок, а УЗО – от утечки тока. УЗДП предназначены для защиты от скрытой и крайне опасной угрозы, перед которой эти устройства бессильны, – от дугового пробоя (искрения).
Что такое дуговой пробой и почему он так опасен
Для справки: дуговой пробой может иметь температуру до 5000 °C, этого достаточно, чтобы воспламенить окружающие материалы: пыль, изоляцию, пластик и т. д. При этом ток утечки может отсутствовать, а сила тока в цепи может не превышать номинала автомата. Обычные защитные устройства просто не замечают эту опасность, и пожар может возникнуть в любой момент. Причины данного явления – изношенная или поврежденная изоляция проводов, ослабленный контакт в розетке, распределительной коробке или клемме, переломанная жила кабеля и т. п.
УЗДП: принцип работы, или как «услышать» дугу
УЗДП – это высокотехнологичное устройство, которое анализирует форму электрического сигнала и распознает уникальные «отпечатки» опасного дугового разряда, отличая его от нормальной работы электроприборов. Рассмотрим алгоритм работы данного устройства на примере УЗДП‑63М (рис. 1), производимого компанией «МЕАНДР»:
- в режиме реального времени УЗДП‑63М анализирует ток и напряжение в цепи;
- с помощью микроконтроллера обнаруживает характерные высокочастотные помехи, которые создает дуговой пробой;
- немедленно отключает аварийный участок цепи, предотвращая возгорание.

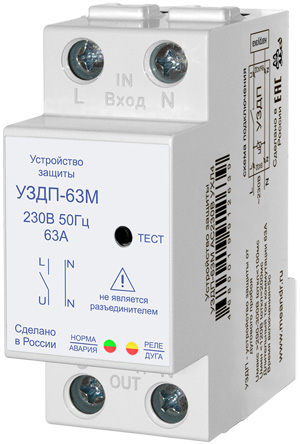

Рис. 1. Устройство защиты от дугового пробоя УЗДП-63М производства «МЕАНДР»
Компания «МЕАНДР» занимается вопросами дугового пробоя более десяти лет, что привело к разработке собственного технического подхода к данному типу защиты. Большинство устройств защиты от дугового пробоя, представленных на рынке (отечественных и импортных), конструктивно совмещены с автоматическим выключателем, устройством защитного отключения или дифференциальным автоматом. Такие устройства работают однократно: при обнаружении аварийной ситуации они отключают соответствующую цепь. Кроме того, их обычно рекомендуется устанавливать на каждую отходящую линию отдельно.
В отличие от них УЗДП‑63М с рабочим током 63 А оснащено встроенным расцепителем и имеет возможность повторного включения. Реализована защита от повышенного напряжения более 290 В, при этом скорость отключения не превышает 0,1 с. Имеется защита от импульсного перенапряжения 200 Дж. Устройство снабжено функцией повторного включения при восстановлении напряжения после аварии, а также функцией «умного» повторного включения при обнаружении дуги в электропроводке (2 попытки включения через разные интервалы времени).
Возможна установка УЗДП как на вводе в помещение, так и на отходящие линии. Также возможна совместная работа с любыми аппаратами защиты: АВ, УЗО или АВДТ. Тестирование работоспособности УЗДП‑63М осуществляется кнопкой на лицевой панели, подобно кнопке тестирования УЗО. При каждом нажатии кнопки выполняется полный тест канала обнаружения дуги. При этом неважно, для чего нажималась копка: для переключения режима работы или просто для отключения цепи.
Где требуется устанавливать УЗДП
Устройства защиты от дугового пробоя надо устанавливать в любых зданиях с электропроводкой. Но в первую очередь – в деревянных домах с горючими конструкциями; в квартирах со старой алюминиевой проводкой; в детских комнатах, спальнях и других местах, где спят люди; на объектах с дорогой отделкой и оборудованием (офисы, гостиницы, музеи). Добавим, что УЗДП‑63М подойдет для зданий с ветхой электропроводкой, где риск повреждения изоляции максимален. Таких зданий по-прежнему очень много.
Не стоит ждать, пока треск в стене превратится в пожар! Современные риски требуют современных решений. Необходимо обеспечить не просто электробезопасность, а противопожарную безопасность дома или офиса. УЗДП – это не роскошь, а новая ступень ответственности за жизнь и имущество.

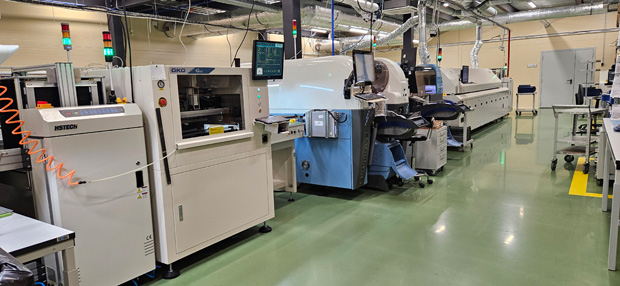

Рис. 2. Производственная линия SMT-монтажа ООО «МЕАНДР»
Опубликовано в журнале «ИСУП» № 5(119)_2025
