Электронное оборудование, входящее в состав автоматизированных систем и известное своей чувствительностью к наводкам и перенапряжениям, нуждается в защите и контроле. В статье представлены устройства «Амадон»: УЗИП разного класса защиты и УМА-2И, УМА-5И, предназначенные для удаленного контроля работы серверных, термошкафов, умных домов и других объектов.
ООО «Амадон», г. Москва
Оборудование и линии связи автоматизированных систем нуждаются в надежной защите. Входящие в их состав электронные устройства, чувствительные к наводкам от внешних электромагнитных полей и перепадам напряжения, могут отказать и потерять данные. Для защиты электронного оборудования, линий связи и ценных данных в автоматизированных системах разработаны устройства разного типа. В первую очередь это УЗИП, предохраняющие от импульсных перенапряжений. Но не менее важны и устройства, осуществляющие контроль за работоспособностью различных компонентов системы в режиме реального времени и позволяющие в случае отказа сразу принять меры.
Российская компания «Амадон», специализирующаяся на защите электронного оборудования, разрабатывает устройства обоих типов. Рассмотрим их подробнее.
Удаленный мониторинг и управление
Для удаленного мониторинга и управления компания несколько лет разрабатывает линейку УМА. В статье представим две новые модели линейки: УМА‑2И и УМА‑5И (рис. 1). Это простое и доступное решение, позволяющее дистанционно контролировать подключенные к системе датчики и коммутацию силовых, а также сигнальных цепей. Такие устройства могут применяться для контроля работы термошкафов, серверных помещений, инкубаторов, оборудования складских и производственных помещений, умных домов и квартир, для проверки работоспособности систем, установленных в подвалах, на чердаках и т. д.

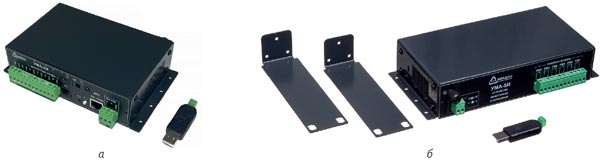

Рис. 1. Устройства удаленного мониторинга и управления производства «Амадон»: а – УМА-2И; б – УМА-5И
Устройства УМА предназначены для установки в шкафы (если производится уличный монтаж) или для эксплуатации внутри помещений. Корпус монтируется на панель (с помощью отбортовок с отверстиями) или на стандартную DIN-рейку. УМА‑5И можно установить в 19‑дюймовую стойку, для этого в комплект входят специальные уголки.
Устройства оснащены интерфейсами RS‑485 (протокол Modbus) и Ethernet, которые могут быть использованы как для первичной настройки, так и для мониторинга состояния датчиков. Шина RS‑485 допускает подключение до 32 устройств и длину линии до 1000 м. Для подключения УМА, находящихся в единой цепи шины данных, к компьютеру оператора можно также воспользоваться любым конвертером: RS‑485 – USB или RS‑485 – Ethernet.
Устройства снабжены встроенной защитой входных и выходных каналов от перенапряжения и наводок, что способствует стабильности работы. Подключение внешних приборов и датчиков производится с помощью зажимных винтовых клемм с разъемной конструкцией.
Ассортимент подключаемых к устройству датчиков довольно обширен (рис. 2):
- датчик температуры ДТ-А;
- датчик влажности ДВ‑А;
- комбинированный датчик температуры и влажности ДТВ‑Б;
- датчик затопления ДЗ;
- датчик освещенности ДО‑5506;
- датчик удара PI‑99D;
- стандартные датчики охранного контура – движения, разрыва, тамперные кнопки, герконы;
- датчик дыма УМА-ДЫМ;
- реле наличия напряжения от 12 до 230 В.

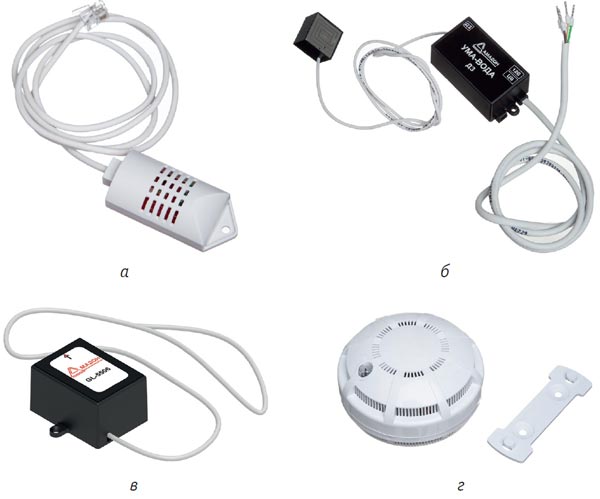

Рис. 2. Примеры датчиков, подключаемых к устройствам УМА: а – датчик температуры и влажности; б – датчик затопления; в – датчик освещенности; г – датчик дыма
Также доступны классические датчики широкого применения: кнопки, тумблеры, датчики дыма со свободными контактами, датчики положения, контакты реле, терморезисторы, фотодатчики, датчики контроля жидкости, датчики уровня и т. д.
Выходы представлены нормально-разомкнутыми контактами реле с максимальным током коммутации до 4 А. Для управления более мощной нагрузкой можно применить промежуточные реле или контакторы.
Устройство мониторинга УМА‑2И обеспечивает управление четырьмя нагрузками и имеет 5 входов, к которым можно подключить 1 цифровой датчик с разъемом RJ‑12 и 5 дискретных датчиков с соединением к клеммам. УМА‑5И обеспечивает управление шестью нагрузками и имеет 9 входов, к которым можно подключить 1 цифровой датчик с разъемом RJ‑12 и 8 дискретных датчиков с соединением к клеммам. Эти и другие характеристики моделей УМА‑2И и УМА‑5И перечислены в табл. 1.

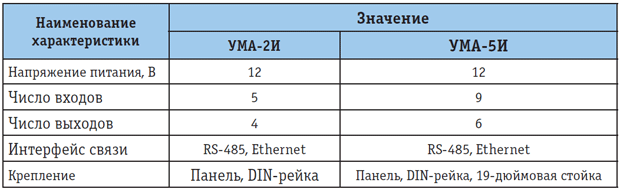

Таблица 1. Основные характеристики устройств мониторинга УМА
На задней части устройств находятся клеммы подключения питания 12 В (разъем адаптера и винтовые клеммы) и контакты выходов (все выходы представлены нормально-разомкнутыми контактами). На передней части корпуса расположены клеммы интерфейса RS-485 и клеммы дискретных входов. Устройства УМА‑2И дополнительно оснащены выходами питания 12 и 5 В для датчиков. Также на передней части корпуса находятся кнопка сброса и светодиодный индикатор наличия питания.
Приложение UMA-Config
Для настройки и просмотра состояния устройств серии УМА используется приложение UMA-Config. С его помощью можно изменить сетевые параметры Ethernet-соединения устройства (при наличии), изменить параметры соединения шины RS‑485, контролировать состояние всех подключенных датчиков, включать и отключать реле выходных каналов, а также задавать логические цепочки условий их срабатывания.
Само приложение состоит из нескольких меню. В первом можно настроить соединения через RS‑485 или Ethernet, просмотреть список доступных приборов и перейти в соответствующие меню настройки и просмотра конкретного устройства. В настройках соединений задается порт и скорость для RS‑485 или IP-адрес и порт для Ethernet. Далее можно произвести обзор доступных устройств через обновление списка.
Второе меню – настройка и просмотр устройства. В меню настройки можно задать уникальный идентификатор протокола связи Modbus, IP-адрес, маску подсети, адрес шлюза, порт, название устройства в разделах «Идентификация устройства» и «Настройки Ethernet». В разделе «Время на устройстве» можно синхронизировать встроенные часы с текущим временем. В разделе «Ввод/вывод» задаются настройки входов. Доступна настройка каждого входа прибора по следующим критериям:
- имя – название, удобное для пользователя;
- тип – вариант используемых датчиков (для дискретных входов доступны два варианта – включение или отключение данного входа в работу; для цифрового входа выбирается один из вариантов датчиков температуры и влажности);
- значение – отображается текущее состояние входного канала (цифровое значение измеряемой величины или состояние 1/0 дискретного входа).
Меню «Алгоритмы работы» позволяет настроить действия устройства в зависимости от значений считываемых датчиков или иных факторов. Каждое условие имеет поле описания и кнопку «Редактировать», которая позволяет выбрать датчик и настроить условия его срабатывания.
В меню просмотра можно вручную включать и отключать релейные выходные каналы, контролировать текущее состояние датчиков и выходных каналов, а также просматривать модель, серийный номер, время непрерывной работы и журнал событий (ведется в течение работы приложения).
УЗИП
Для бесперебойного функционирования оборудования, в особенности если нужно обеспечить максимальную автономность (например, при значительном отдалении), необходимо защитить его от импульсных перенапряжений. У импульсных перенапряжений в электрической цепи много причин, однако основными являются грозовые разряды, коммутация мощных потребителей электрического тока, аварийные ситуации в электротехнических комплексах, попадание высокого напряжения в низковольтные или сигнальные цепи. Импульсные перенапряжения часто возникают в длинных линиях связи и питания и являются кондуктивными (наведенными), особенно это касается воздушных кабелей. Для защиты от них предназначены УЗИП – устройства защиты от импульсных перенапряжений.
УЗИП являются чувствительными устройствами, реагирующими на мгновенные перенапряжения и провоцирующими срабатывание аппаратов защиты (предохранителей, автоматических выключателей или электронных схем). При высоком уровне и длительности импульса перенапряжения УЗИП выходит из строя, защищая оборудование.
Компанией «Амадон» разработана линейка УЗИП для широкого спектра задач.
УЗИП ЗЛС-Е предназначены для защиты линий связи Ethernet (класс защиты III), что весьма актуально, например, для шкафов видеонаблюдения, телекоммуникации, защиты ввода связи в здание с улицы. Серия представлена тремя моделями для разного числа защищаемых каналов: ЗЛС‑1Е для одного канала, ЗЛС‑2Е для двух и ЗЛС‑4Е для четырех каналов (рис. 3). Поддерживается работа по стандарту PoE++ и скорость до 1 Гбит/с. ЗЛС серии «Е» изготовлены в бескорпусном исполнении и состоят из пластикового основания и печатной платы на нем. На текущий момент разрабатывается корпусная версия устройств.

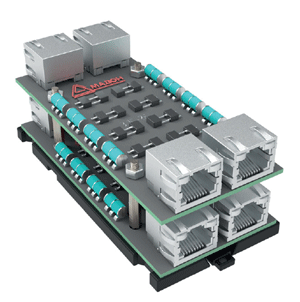

Рис. 3. УЗИП «Амадон» ЗЛС-4Е
ЗЛС-Д служат для защиты линий связи RS‑485/422 (класс защиты III) и могут использоваться в линиях промышленной связи для аппаратуры КИПиА, в том числе АСУ ТП. Серия представлена двумя моделями для разного числа защищаемых каналов: ЗЛС‑1Д для одного канала RS‑485, ЗЛС‑2Д (рис. 4) для двух каналов RS‑485 или одного RS‑422. Дополнительно реализованы отключаемый терминальный резистор сопротивлением 120 Ом и схема дренажа питания для соединения общего провода различных источников питания и заземления. ЗЛС-Д изготовлены в бескорпусном формате и состоят из пластиковых кронштейнов и печатной платы с компонентами. Версия ЗЛС‑Д с добавочной литерой «К» имеет корпусное исполнение со степенью пылевлагозащиты IP20 стандартного форм-фактора модульных устройств.

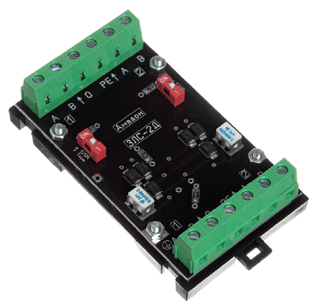

Рис. 4. УЗИП «Амадон» ЗЛС-2Д
УЗИП ЗЛП‑2 предназначены для защиты низковольтных линий питания (класс защиты III), что может использоваться для защиты устройств коммуникации, АСУ ТП, линий сигнализации и других чувствительных устройств и интерфейсов. Серия представлена тремя моделями для разного рабочего напряжения: на 12, 24 или 48 В. Может осуществляться защита электрических цепей как постоянного (DC), так и переменного (AC) тока, как по одному, так и по двум независимым каналам. Сопротивление и индуктивность, вносимые в цепь, минимальны. ЗЛП‑2 изготовлены в бескорпусном формате и состоят из пластикового основания и печатной платы на нем. Версия ЗЛП‑2 с добавочной литерой «К» имеет корпусное исполнение со степенью пылевлагозащиты IP20 стандартного форм-фактора модульных устройств.
УЗП230 разработаны для защиты линий питания переменного тока напряжением 230 В. Серия представлена тремя моделями разного класса защиты.
УЗП230‑1 (класс защиты III) подходит для установки в небольшие шкафы для непосредственной защиты оборудования и устанавливается в цепи сразу после индивидуального автоматического выключателя или предохранителя, обеспечивая варисторную защиту «фаза – земля» и разрядник по цепям «фаза – земля», «нейтраль – земля».
УЗП230-2 (класс защиты III) полностью аналогично модели УЗП230‑1, но является упрощенной версией без лампы индикации состояния.
УЗП230-3 (класс защиты III+II) подходит для установки во вводную часть крупных шкафов или этажных щитов для защиты группы устройств и устанавливается в цепи сразу после вводного автоматического выключателя или предохранителя, обеспечивая варисторную защиту «фаза – земля», «фаза – нейтраль», «нейтраль – земля» и разрядник по цепям «фаза – земля», «нейтраль – земля». УЗП230 изготовлены в пластиковом корпусе (рис. 5).
Рис. 5. УЗП230-3
Опубликовано в журнале «ИСУП» № 4(118)_2025
С. В. Четвериков,
руководитель группы НТР,
ООО «Амадон», г. Москва,
тел.: +7 (495) 221‑6457,
e-mail: amadon@amadon.ru
Иллюстрации предоставлены компанией ООО «Амадон»
