Представлены особенности системы блокировки дверей AirLock CAN-IT для чистых помещений. Рассмотрены функциональные возможности ее основных компонентов: узла управления блокировкой AirLock-N, сервера диспетчеризации AirLock-S и OPC-сервера.
ООО «Инженерные Технологии», г. Челябинск
Чистые производственные помещения – спутник высоких технологий и их порождение. Сегодня рынок технологий, предназначенных для создания чистых помещений, только растет, потому что воздух с минимальным содержанием загрязняющих частиц востребован в самых разных областях: от производства микроэлектроники до криминалистики.
Требования к уровню концентрации химических веществ, аэрозолей, микроорганизмов, пыли и других загрязняющих компонентов в воздухе чистых помещений изложены в международном стандарте ISO 14644-4 Cleanrooms and associated controlled environments («Чистые помещения и связанные с ними контролируемые среды») и соответствующих российских нормативных документах – ГОСТ ИСО 14644-1-2002 и ГОСТ Р ИСО 14644-4-2002. В отдельных сферах устанавливаются дополнительные требования, отражающие отраслевую специфику. Например, при производстве лекарственных средств, медицинских устройств, изделий диагностики, пищевых добавок, активных ингредиентов и продуктов питания руководствуются Правилами надлежащей производственной практики (Good Manufacturing Practice – GMP). Система GMP оговаривает требования к рискам контаминации – внесения каких-либо нежелательных примесей или инородных веществ в исходное сырье или изготовляемую продукцию. Такие примеси могут попасть в продукт, в частности, из сообщающихся с чистым помещением пространств.
Система блокировки дверей AirLock CAN-IT – это новое решение компании. Такая система, установленная в шлюзе, соединяющем чистое помещение со смежными комнатами, поддерживает необходимый уровень чистоты, предотвращая одновременное открытие двух дверей в шлюзе и тем самым практически полностью исключая риск контаминации. Система разработана челябинскими специалистами согласно требованиям национального стандарта РФ ГОСТ Р 56640-2015 «Чистые помещения. Проектирование и монтаж. Общие требования».
Рассмотрим состав и функциональность системы AirLock CAN-IT. Она состоит из трех главных компонентов: узла управления замками AirLock-N, сервера диспетчеризации AirLock-S и OPC-сервера.
Узел управления AirLock-N – основной компонент системы (рис. 1). Он управляет электромагнитными замками дверей – блокирует или разблокирует их, контролирует состояние замков (заблокирован или разблокирован) и дверей (открыта/закрыта), сигнализируя об этом состоянии световой или звуковой индикацией. Управление органами индикации – тоже его функция. Еще одна важная функция – связь. Во-первых, в систему могут быть объединены несколько узлов управления, которые передают друг другу данные о событиях – открытии или закрытии дверей. Во-вторых, узел обрабатывает внешние сигналы пожарной тревоги. При поступлении сигнала о пожаре узлы управления AirLock-N автоматически разблокируют все двери в целях безопасности, что соответствует стандартам. Наконец, узел управления поддерживает физические кнопки, которые позволяют вручную экстренно разблокировать или блокировать дверь, причем приоритет получает функция разблокировки. В табл. 1 перечислены технические характеристики узла управления замками AirLock-N.

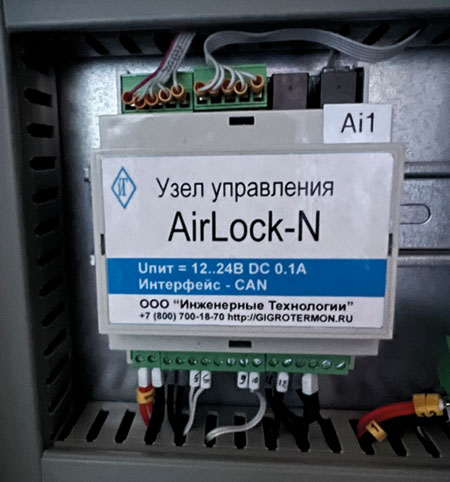

Рис. 1. Узел управления замками AirLock-N

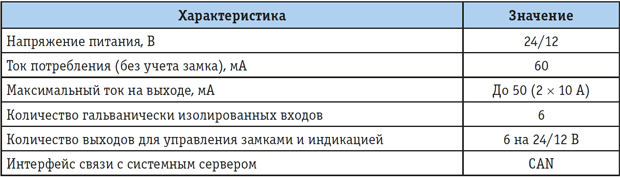

Таблица 1. Технические характеристики узла управления замками AirLock-N
Наконец, важно подчеркнуть: объединенные в группу узлы AirLock-N способны работать автономно, без участия сервера. В случае, если сервер выходит из строя, автоматическая система блокировки дверей продолжает бесперебойно функционировать, чем обеспечивается ее высокая надежность. Возможность автономной работы является важным эксплуатационным достоинством системы.
Отдельно скажем об индикации в системе. Благодаря 6 гальванически развязанным выходам имеется возможность реализовать управление как световой, так и звуковой индикацией. Входная кнопка с индикатором зеленого цвета, горящим непрерывно, сигнализирует о том, что замок разблокирован, а сама система находится в режиме контроля доступа. Такую дверь можно открыть, система при этом автоматически заблокирует вторую дверь в шлюзе, на что укажет красный цвет индикатора, подключенного ко второму электромагнитному замку. Красный непрерывный индикатор сигнализирует, что замок заблокирован и дверь закрыта. Бывают ситуации, когда систему контроля доступа надо отключить, например, в случае пожарной опасности. Это делается с помощью кнопки на двери, после чего индикатор начинает мигать зеленым цветом. В этом случае можно одновременно открыть обе двери, система не будет препятствовать. Если же во время обычного режима работы красный индикатор мигает, то это означает ошибку (аварийный сигнал): либо дверь осталась открытой дольше установленного времени, либо открыта заблокированная дверь. Одновременно с мигающим красным индикатором включается звуковая сирена.
Сервер диспетчеризации AirLock-S представляет собой устройство, которое обеспечивает связь подключенных узлов с OPC-сервером, с помощью которого производится настройка параметров (например, устанавливается время, в течение которого можно держать дверь шлюза открытой) и поддерживается диспетчеризация. Взаимодействие AirLock-S с узлами осуществляется по CAN-шине. Технология CAN обеспечивает формирование единой сети интеллектуальных датчиков, устройств ввода и вывода, исполнительных устройств, а также других входящих в систему элементов. Линия экстренной блокировки/разблокировки дверей реализована аппаратно по отдельным линиям. К персональному компьютеру, на котором установлено ПО OPC-сервер, данные с сервера диспетчеризации AirLock-S передаются по Ethernet. На рис. 2 показаны внешние подключения прибора-сервера.

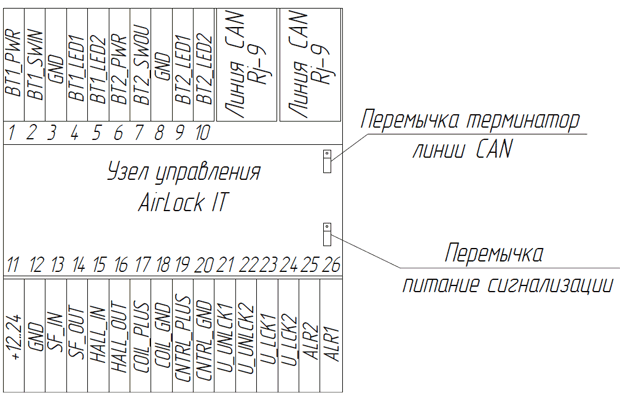

Рис. 2. Внешние подключения прибора-сервера AirLock CAN-IT
OPC-сервер обеспечивает доступ SCADA-систем к данным сервера диспетчеризации AirLock-S и узлов, поддерживая централизованный мониторинг и управление. Группы работающих взаимосвязанно устройств настраиваются с помощью клиентской программы, подключенной к OPC-серверу, при этом время разблокировки настраивается для каждой группы, допустимая задержка по времени перед разблокировкой определяется пользователем.
Опубликовано_в журнале ИСУП № 6(114)_2024
ООО «Инженерные Технологии»,
г. Челябинск,
тел.: +7 (351) 242-0745,
+7 (800) 700-1870,
e-mail: info@gigrotermon.ru
Иллюстрации предоставлены компанией ООО «Инженерные Технологии»
