В статье представлены автономные терморегистраторы «БЕРЕГ» с онлайн-контролем температуры через шлюз «Берег-Онлайн». Эта система осуществляет проактивные оповещения, вычисления внутри периметра предприятия и готова к интеграции с учетными системами.
ООО «Инженерные Технологии», г. Челябинск
Реактивная модель: знание приходит слишком поздно
Классический автономный логгер устроен так, что отклонение становится известно только в конце маршрута. Регистратор закладывают в термоконтейнер, запускают сеанс измерений, пломбируют двери. На протяжении всего рейса прибор записывает температуру в собственную память с заданным интервалом. Но считывают эти данные лишь на разгрузке: приемщик извлекает регистратор, подключает к компьютеру, открывает график. Тогда и обнаруживается, что где-то в пути отказала холодильная установка и партия вакцин на несколько миллионов рублей половину рейса провела за пределами требуемого коридора +2…+8 °C.
Затем запускается регламентная процедура: партию ставят на карантин, проводят расследование, оформляют корректирующие действия. Устанавливают причину и дорабатывают процесс на будущее, однако конкретную партию это уже не спасает – ее приходится списать. По сути, выстраивается дорогостоящая система документирования убытка, тогда как сам убыток уже произошел.
Масштаб проблемы измерим. По оценке института IQVIA, биофармацевтическая отрасль ежегодно теряет около 35 млрд долл. из-за сбоев в температурно-контролируемой логистике1 – сюда входят испорченный продукт, сорванные клинические исследования и расходы на разбор причин. По оценке Всемирной организации здравоохранения, до четверти вакцин доходят до пациента со сниженной эффективностью. При этом почти в каждом таком случае прибор контроля внутри упаковки исправно вел запись, но информация об аварии поступала с опозданием.
Роль пассивного регистратора потерь отрасль уже не устраивает. Надлежащая дистрибьюторская практика и санитарные правила требуют не фиксировать аварию, а реагировать на нее, пока груз еще можно вернуть в норму (рис. 1).

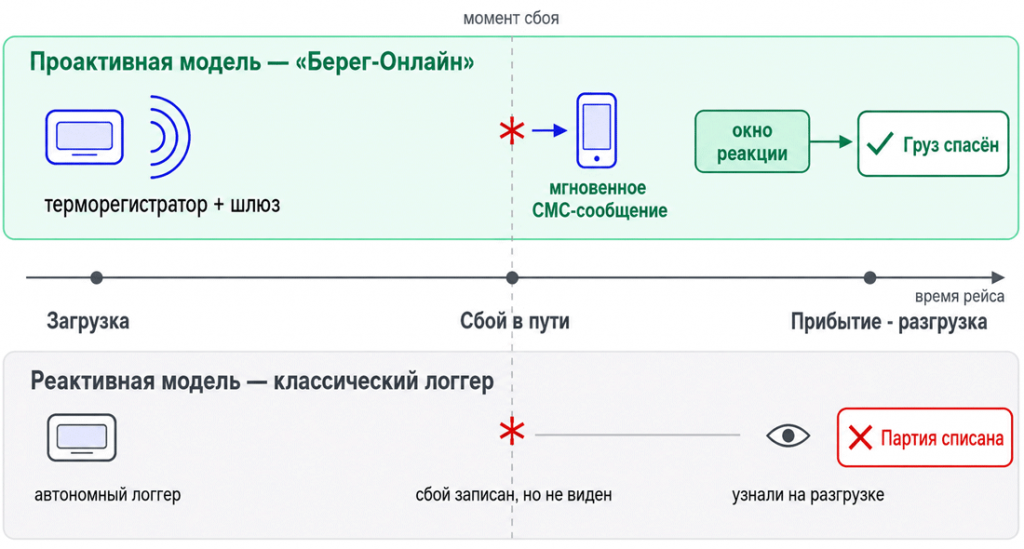

Рис. 1. Две модели контроля на одном таймлайне рейса: реактивная фиксирует потерю, проактивная дает окно для спасения груза (увеличить изображение)
Зимняя перевозка: недооцененный риск перемерзания
Принято считать, что главный риск холодовой цепи – летний перегрев. На практике зимняя перевозка нередко опаснее.
Сначала – об измерении. Контролировать двадцатитонный рефрижератор по одной точке некорректно. Между зоной у задних дверей и передней стенкой кузова разница температур регулярно достигает 3–5 °C: воздух распределяется неравномерно, и единственный датчик в центре палеты не фиксирует то, что происходит у стенок.
Именно у стенок зимой возникает основная угроза. Жидкие иммунобиологические препараты, особенно с адъювантами, не переносят заморозки. При уходе температуры у ледяной стенки кузова ниже нуля белок денатурирует необратимо, и препарат безвозвратно теряет активность. В отличие от перегрева, где есть запас на короткие отклонения, здесь повреждение наступает быстро и окончательно.
Существенна и динамика процесса. При отказе отопления или холодильной установки воздух в кузове остывает заметно быстрее, чем стынет жидкость во флаконе. Между падением температуры воздуха и промерзанием самого препарата возникает разрыв во времени – короткий, но реальный резерв, за который груз еще можно спасти. Вопрос лишь в том, поступит ли сигнал об аварии в эти минуты. Регистратор, размещенный в картонной коробке в центре палеты, зафиксирует падение внешней температуры последним, когда вторичная упаковка уже промерзнет.
Термолабильный бюджет и каскадное оповещение
Специалист по управлению рисками оценивает ситуацию иначе, чем логист. Для него ключевой ресурс – время. У каждого чувствительного препарата есть свой «термолабильный бюджет»: научно обоснованный запас времени, которое он может провести вне идеального коридора без потери свойств. Этот резерв можно израсходовать за один незамеченный инцидент, а можно сохранять.
Сохранить его – значит, отреагировать прежде, чем он будет исчерпан. Здесь и проходит граница между двумя моделями. В реактивной все решается на разгрузке: авария уже случилась, и речь идет об уничтожении. В проактивной модели система предупреждает заранее.
Реализуется это так. При угрозе выхода за порог шлюз сначала отсекает заведомо ложные всплески – для этого предусмотрена общая задержка оповещения, гасящая, к примеру, короткое технологическое открытие дверей. Но при устойчивом отклонении включается каскад. Первым уведомление получает водитель – немедленно. При отсутствии реакции через несколько минут сигнал передается диспетчеру, далее – руководителю смены или директору по качеству. Этого временного окна обычно бывает достаточно, чтобы направить машину в ближайший сервис, переложить груз в резервный рефрижератор или ввести дополнительный хладагент. Потенциальная потеря многомиллионной партии переводится в разряд штатного технического инцидента с актом и установленными причинами.
Каскад собирается из простых настроек: для каждого получателя задается своя задержка, число повторов и интервал между ними. Это не отдельная функция, а управляемая логика оповещения, настроенная под реальную иерархию ответственности на предприятии.
Риски зарубежных облачных платформ
Стремление видеть температуру в реальном времени закономерно, и многие операторы при этом попадают в зависимость от зарубежных облачных платформ. Приборы у западных производителей качественные, однако с их бизнес-моделью связаны два системных риска.
Первый – экономика. Большинство импортных систем требуют, чтобы модуль связи был в каждом приборе. Для автопарка это сотни сим-карт и сотни абонентских платежей, дополненных подпиской на облако. Эксплуатационные расходы растут пропорционально числу устройств.
Второй – информационная безопасность. Такая модель отправляет данные о перемещении грузов на внешние серверы за рубежом. Для стратегических грузов (государственные запасы вакцин, компоненты крови) трансграничная передача сведений о маршрутах неприемлема. Отдельная уязвимость: при прекращении доступа к зарубежному сервису предприятие мгновенно теряет видимость всей холодовой цепи.
Суверенная архитектура: вычисления внутри периметра
Отечественный комплекс «Берег-Онлайн» устраняет оба риска за счет ясного архитектурного принципа: вычисления остаются внутри предприятия (рис. 2). Полноценный веб-сервер встроен непосредственно в коммуникационный шлюз. Чтобы открыть журнал температур, диспетчеру достаточно ввести адрес шлюза в браузере – данные физически не покидают контура компании и не передаются по внешней подписке. При обрыве связи с интернетом шлюз продолжает работать и фиксировать нарушения.

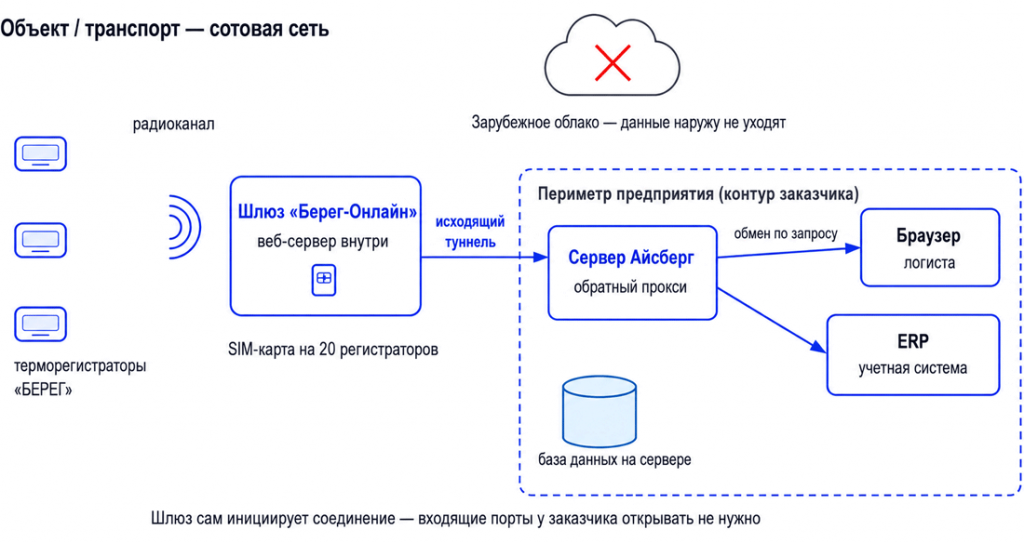

Рис. 2. Архитектура комплекса «Берег-Онлайн»: вычисления и данные остаются внутри периметра предприятия (увеличить изображение)
Топология экономична. В кабине рефрижератора или на стене склада устанавливается один шлюз с единственной сим-картой. По энергоэффективному радиоканалу он опрашивает до двадцати беспроводных регистраторов «БЕРЕГ». Таким образом, предприятие оплачивает один канал связи вместо двадцати.
Отдельного решения требует удаленный доступ. У объекта почти никогда нет постоянного «белого» адреса, а в сотовой сети адрес «серый» и меняется. Для этого применяется корпоративный программный сервер «Айсберг» (Isberg), выполняющий роль обратного прокси: шлюз самостоятельно, изнутри сети, устанавливает защищенный исходящий туннель к серверу заказчика и удерживает его постоянно. Браузер логиста или инспектора обращается к «Айсбергу» по фиксированному адресу, а тот проводит запрос в туннель и обратно. Службе информационной безопасности не требуется открывать входящие порты – периметр остается закрытым. Сам «Айсберг» разворачивается на сервере заказчика, под его управлением; данные из периметра при этом не выходят.
Разделение измерительных контуров: стандарт и криосреда
Холодовая цепь существенно различается по температуре, поэтому в линейке предусмотрено два класса приборов (рис. 3).

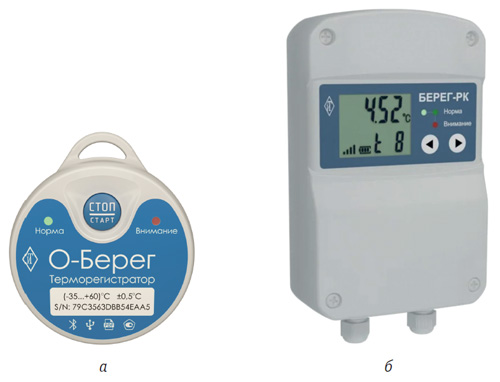

Рис. 3. Два класса приборов под разные участки холодовой цепи: а – моноблок-шайба «Берег-ТО» («О‑Берег») для стандартного режима; б – защищенный стационарный «Берег-РК» с ЖК-дисплеем и герметичными вводами для криосреды и чистых помещений
Для базового режима (внутри термокоробов, в обычной заморозке и охлаждении) применяется компактный моноблок со встроенным датчиком. «Берег-ТО» в форме шайбы рассчитан на температуру до –35 °C; если дополнительно требуется измерение влажности, используется «Берег-ВО» (диапазон до –25 °C). Такой прибор закладывают в контейнер вместе с продукцией.
Криогеника требует иного подхода. Перевозка плазмы, клеток и биоматериалов в сухом льду (–80 °C) или парах жидкого азота (–196 °C) исключает размещение электроники в зоне глубокого холода, она в таких условиях неработоспособна. Поэтому контур разделяют: электронный блок «Берег-РП» или защищенный «Берег-РК» остается в тепле, а в криосреду опускают только выносные зонды. Протяженная цифровая линия выносит электронику из опасной зоны, оставляя в холоде лишь чувствительный элемент.
Отдельного внимания заслуживает функция отложенного старта. Запуск логгера прямо на теплой рампе при загрузке заносит в отчет переходный участок – температурный скачок, который легко принять за нарушение режима. Поэтому запись можно отложить: задать старт по расписанию или активировать кнопку с задержкой в полчаса, чтобы измерения начались после стабилизации температуры в контейнере.
Для стационарных объектов предусмотрена местная сигнализация. Модификация «Берег-РК» оснащена релейным выходом: при превышении аварийного порога прибор замыкает контакты для активации внешней светозвуковой сирены. Аналогичный дискретный выход есть и у шлюза, поэтому сигнал тревоги можно вывести локально (например, в кабину водителя или на склад), чтобы не приходилось дожидаться СМС-сообщения.
Метрология и целостность данных
Онлайн-аналитика имеет смысл лишь настолько, насколько достоверны первичные показания. Поэтому для главного метролога и аудитора первична не наглядность интерфейса, а юридическая состоятельность данных.
Линейка регистраторов «БЕРЕГ» внесена в Государственный реестр средств измерений (№ 91203-24). Погрешность измерений составляет не более ±0,5 °C на всем диапазоне, что соответствует требованиям СанПиН для иммунобиологических препаратов. Межповерочный интервал для терморегистраторов «Берег-ТО» («О‑Берег») и многоканальных регистраторов «БЕРЕГ» с любыми подключаемыми датчиками из линеек ИПМ или ТГМ составляет 2 года.
Защита данных реализована на аппаратном уровне. Доступ к управлению разделен двумя паролями: один дает право только читать архив, другой – изменять пороги и параметры измерительной миссии. Право прочитать график и право изменить задание разведены конструктивно. Подлинность измерений подтверждается не редактируемым отчетом и побайтовым бинарным слепком памяти прибора – форматом BEREG (BIN). Это эталонная копия, которую невозможно скорректировать задним числом; при инспекции она и служит образцом сравнения. Принципы целостности данных (ALCOA+) обеспечены аппаратно.
Приемка без простоя транспорта
Правила приемки запрещают разгружать термочувствительный груз без подтверждения температурного режима. В классической схеме это оборачивается простоем: водитель извлекает регистратор из контейнера, подключает к компьютеру приемщика, ожидает выгрузки. Транспорт простаивает, разгрузочная зона занята, следующие рейсы задерживаются.
Комплекс устраняет этот простой. Отчет (PDF или CSV) формируется через веб-интерфейс шлюза по запросу и, что принципиально, без остановки измерительной миссии. Шлюз в ближайшем сеансе связи забирает данные с регистратора, а запись при этом не прерывается – метрологическая непрерывность сохраняется. Диспетчер получает готовый документ для допуска груза еще до открытия дверей рефрижератора.
Массовая отгрузка настраивается так же оперативно. Логист программирует сразу группу регистраторов «по воздуху», по Bluetooth: единые пороги и параметры могут задаваться разом для всего пула (до двадцати приборов). Чтобы исключить путаницу в длинных заводских номерах, имеется возможность каждому прибору задать короткую текстовую метку – до 4 символов кириллицей или до 8 латиницей. Метка хранится в энергонезависимой памяти терморегистраторов и отображается в веб-интерфейсе рядом с устройством. В отчете сразу видно, что отклонение зафиксировано по датчику «ИЛП-А» в конкретном отсеке, а не по обезличенному номеру. Для службы качества это снижение числа ошибок идентификации, следовательно, меньше ложных отклонений и избыточных расследований.
Интеграция с учетными системами
Комплекс «Берег-Онлайн» уже сегодня открыт к программной интеграции с учетными системами предприятия – ERP, 1С, складскими и транспортными. Через шлюз внешняя система может автоматически настраивать измерительные миссии регистраторов, запрашивать и получать данные и отчеты по запросу, причем регистратор формирует отчет по обращению, не обязательно выгружая каждый раз весь архив. В приборы и их карточки можно записывать служебные сведения – номер партии, наименование продукта, организацию, что позволяет связать температурную историю с конкретной партией или накладной. Это и есть основа сквозной прослеживаемости и автоматизации.
Обмен построен по методу самостоятельного запроса: инициатива всегда остается внутри периметра. Корпоративная система по собственному регламенту обращается к шлюзу и забирает нужный массив. Таким образом, интеграция не требует ни открытых входящих портов, ни передачи телеметрии на внешние площадки. Распределение ролей при внедрении прозрачно – сторону учетной системы заказчик реализует своими силами, а производитель передает все необходимое для взаимодействия с комплексом.
Экономика внедрения
Вопреки распространенному ожиданию, переход на беспроводной онлайн-контроль не требует ценовой премии за «продвинутость»: отдельный регистратор из линейки «БЕРЕГ» обходится не дороже привычного автономного USB-логгера без связи, добавляя при этом беспроводное считывание и готовность к онлайн-режиму.
При развертывании сети контроля радиоканальная архитектура позволяет одному бортовому шлюзу с единственной сим-картой собирать данные с двадцати беспроводных регистраторов. Вместо двадцати абонентских номеров и зарубежных подписок – один канал связи.
Не менее значимо сохранение уже существующих решений. Внедрение можно начать с автономных регистраторов «БЕРЕГ», работающих в обычном режиме. Когда потребуется онлайн-контроль, инфраструктуру переводят в реальное время с помощью установки шлюза: тот же регистратор без замены и доработки становится онлайн-узлом с оперативными оповещениями и удаленным управлением. Такой подход позволяет развивать систему без замены установленного оборудования и без абонентской платы.
Общий вывод закономерен: логистика, которая лишь констатирует потери постфактум, исчерпала и экономический, и репутационный ресурс. Переход к контролю в реальном времени на собственном сервере предприятия – управленческое решение, которое позволяет принимать меры до того, как нарушения приведут к порче продукции. Для специалиста по качеству суть сводится к одному: вместо расследования потерь – инструмент их предотвращения.
____________________________________
1Biopharma Cold Chain Logistics Survey // IQVIA. 2019. URL: https://cdn2.hubspot.net/hubfs/4107558/general%20content/PEL1046_SurveyReport_v4a.pdf (дата обращения 23.06.2026).
