Новый многофункциональный газоанализатор «ДИТАНГАЗ» ДАГ‑600

Газоанализаторы ООО «ДИТАНГАЗ» предназначены для контроля за работой топливосжигающих установок, использующих различные виды топлива – газ, мазут, уголь и т. п. В статье представлен новый многофункциональный газоанализатор ДАГ‑600 с расширенными возможностями.

ООО «ДИТАНГАЗ», г. Нижний Новгород

скачать pdf >>

Газоанализаторы – это устройства, которые позволяют измерять концентрацию или определять наличие отдельных компонентов газовых смесей. Учитывая, что га­зы часто не имеют запаха, требуют точного определения и бывают смертельны да­же в микроскопической концентрации, такой прибор должен быть чувствительным и надежным.

Кроме того, ужесточение экологической политики обязывает российские предприятия использовать в своей деятельности наилучшие доступные технологии. Мониторинг концентрации вредных веществ в отходящих газах установки помогает не только осуществлять экологический контроль за выбросами в атмосферу, но и оптимизировать процесс сгорания топлива, экономить ресурсы, а также снижать затраты предприятий на штрафы за выбросы, превышающие расчетные нормы.

В 1992 году бы­ло образовано совместное предприятие «­ДИТАНГАЗ», в состав учредителей которого вошли представители «Газпрома», ­НИИИС («Росатом») и немецкой фирмы IMR. В начале своей деятельности предприятие выпускало переносные газоанализаторы по лицензии фирмы IMR (IMR 3000/3010Р). Одновременно «ДИТАН­ГАЗ» начал подготовку к выпуску газоанализатора собственной разработки. В 1995 го­ду бы­ло освоено серийное производство газоанализатора ДАГ‑16, который по метрологическим характеристикам полностью соответствовал зарубежным образцам, но имел в 5 раз меньшие массу и габариты, в 3 ра­за большее время работы от аккумулятора и производил расчеты в соответствии с действующими в России нормативными документами и на русском языке.

С 1998 года начат выпуск малогабаритного газоанализатора ДАГ‑500 (рис. 1). Основными отличиями от ДАГ-16 стали меньшая масса (в 3 ра­за), возможность измерять более низкие концентрации загрязняющих веществ (предел основной погрешности уменьшен в 4 ра­за), возможность измерять с помощью трубок Пито скорость газопылевого потока и рассчитывать расход отходящих газов от топливосжигающей установки, что вместе с измерением концентраций загрязняющих веществ позволяет получить валовый выброс загрязняющих веществ.

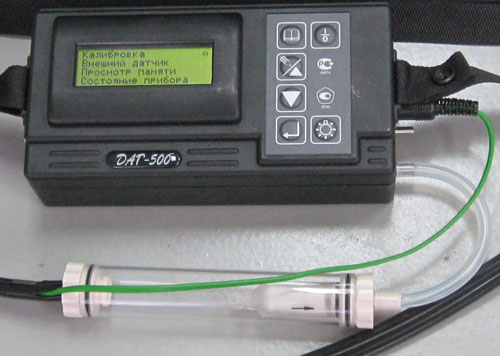

Рис. 1. Газоанализатор ДАГ‑500

Модель ДАГ‑500 получилась очень удачной и востребованной, ее выпуск продолжается и в настоящее время.

В целях реализации актуальной задачи – измерения выбросов загрязняющих веществ от топливосжигающих установок с величинами, близкими к ПДК рабочей зо­ны, в 2005 го­ду был разработан и сертифицирован газоанализатор ДАГ‑510 (рис. 2). Новый прибор дал возможность измерять выбросы ЗВ с погрешностью не более 1 ppm, что позволяет производить анализ выбросов ЗВ, начиная с концентрации 8 ppm (ранее – 100 ppm), а также одновременно измерять дифференциальное, абсолютное давление и температуру для расчета скорости и объема газопылевого потока (с применением напорных пневмометрических трубок) и печатать измеренные результаты. Также был разработан блок подготовки пробы (рис. 3), который позволяет ДАГ‑510 работать в стационарном режиме с полным дистанционным управлением измерений по интерфейсам с центрального диспетчерского пульта в автоматическом режиме по заданной программе.

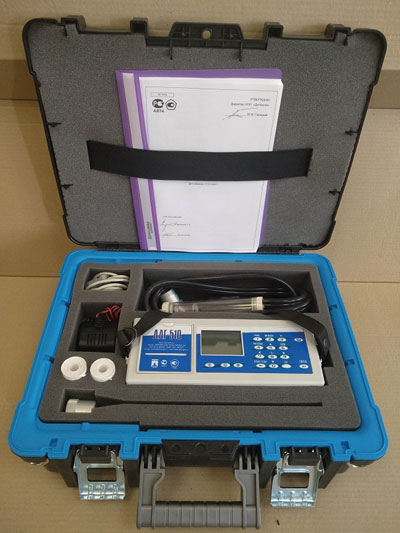

Рис. 2. Газоанализатор ДАГ‑510

Рис. 3. Блок подготовки пробы

Недавно компания представила новую модель линейки. 18 июля 2024 го­да был сертифицирован газоанализатор ДАГ‑600 (рис. 4), номер в Госреестре СИ 92636-24.

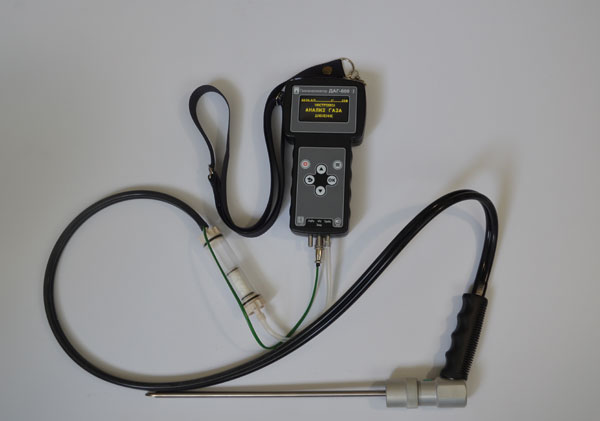

Рис. 4. Газоанализатор ДАГ-600

Компания учла пожелания заказчиков: питание прибора осуществляется от ставшего стандартом порта USB 5 В. Для подключения термозонда применен более надежный быстроразъемный авиационный штекер, который значительно повышает надежность работы прибора. Массогабаритные характеристики улучшены, на заднюю стенку установлен магнитный держатель. Несмотря на компактные размеры прибор может определять концентрацию се­ми газовых компонентов одновременно: кислорода (О₂), оксида углерода (СО), оксида азота (NO), диоксида азота (NO₂), сернистого ангидрида (SO₂), сероводорода (Н₂S) и углеводородов по метану (СН₄). Кроме то­го, ДАГ‑600 позволяет измерять температуру дымовых газов до 800 °C, давление, избыток воздуха, потери тепла, КПД топливосжигающей установки (табл. 1).

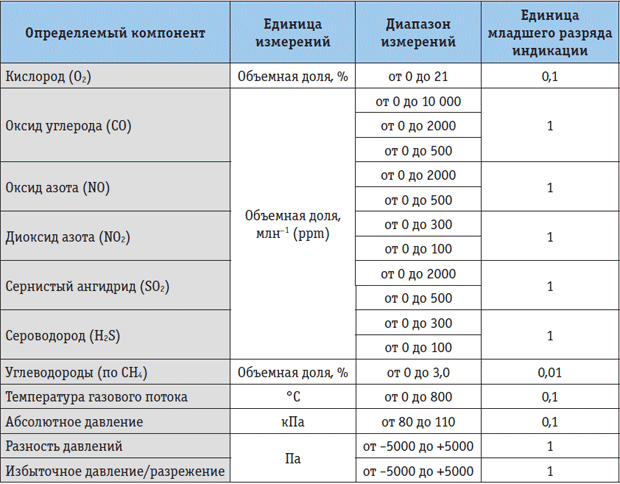

Таблица 1. Метрологические характеристики газоанализатора ДАГ‑600

За счет упрощения конструкции и перехода на современную элементную ба­зу стоимость прибора получилась ни­же стоимости аналогов.

Вся выпускаемая предприятием продукция сертифицирована, занесена в Государственный реестр средств измерений РФ и сопровождается всеми разрешительными, сопроводительными и эксплуатационными документами. Точные характеристики приборов можно посмотреть на сайте компании  или на сайте Федеральной государственной информационной системы Росстандарта в модуле «Аршин».
