В статье представлены сигнализаторы предельного уровня жидкости, разработанные АО «Альбатрос» для мониторинга резервуаров, расположенных на объектах нефтегазовой промышленности. Описаны принципы действия сигнализаторов, их первичные и вторичные приборы. Перечислены технические характеристики, конструктивные исполнения и области применения.
АО «Альбатрос», г. Москва
К решению задачи мониторинга резервуаров, находящихся во взрывоопасных зонах, АО «Альбатрос» шло последовательно: от простейшего контроля перелива емкости до реализации разнообразных технологических регламентов перекачки жидкости в рамках парков резервуаров. Сигнализаторы предельного уровня в отличие от уровнемеров – более простые приборы. Однако эта простота ни в коем случае не означает, что сигнализаторам отводится второстепенное значение в задачах мониторинга резервуаров. Скорее наоборот, простота позволяет обеспечивать их более высокую надежность в сравнении с уровнемерами. Обычным системным решением является присвоение событию срабатывания сигнализатора наивысшего приоритета в принятии решения на безусловный аппаратный останов технологического процесса по факту аварийной ситуации.
Спектр исполнений сигнализаторов предельного уровня, производимых АО «Альбатрос», достаточно широк и может удовлетворить фактически любое пожелание проектировщика или технолога в отношении функциональности, способов монтажа, видов взрывозащиты, форм выходного сигнала и возможности интегрирования в типовые структуры АСУ ТП. Вариативность подключения к процессу сигнализаторов производства АО «Альбатрос» включает штатное посадочное место, комплект для установки датчика на стандартные фланцы (УДСФ) либо внешнюю резьбу на 3/4" NPT, 1" NPT, G 3/4, G 1. Для некоторых моделей также доступны резьбы 1/4" NPT и 1/2" NPT.
По своему составу сигнализаторы делятся на два класса: сигнализаторы со вторичным прибором (как правило, вид взрывозащиты «искробезопасная электрическая цепь») и без вторичного прибора (вид взрывозащиты «взрывонепроницаемая оболочка»). В табл. 1 показаны модели сигнализаторов со вторичным прибором. Подключение первичного и вторичного приборов выполняется по двухпроводной схеме, при этом состояние «Залит/Сухой» передается частотным сигналом по цепи питания. Это позволяет исключить информационные элементы гальванической развязки во вторичном приборе и обеспечить его работу с первичным прибором на расстоянии до 1,5 км.

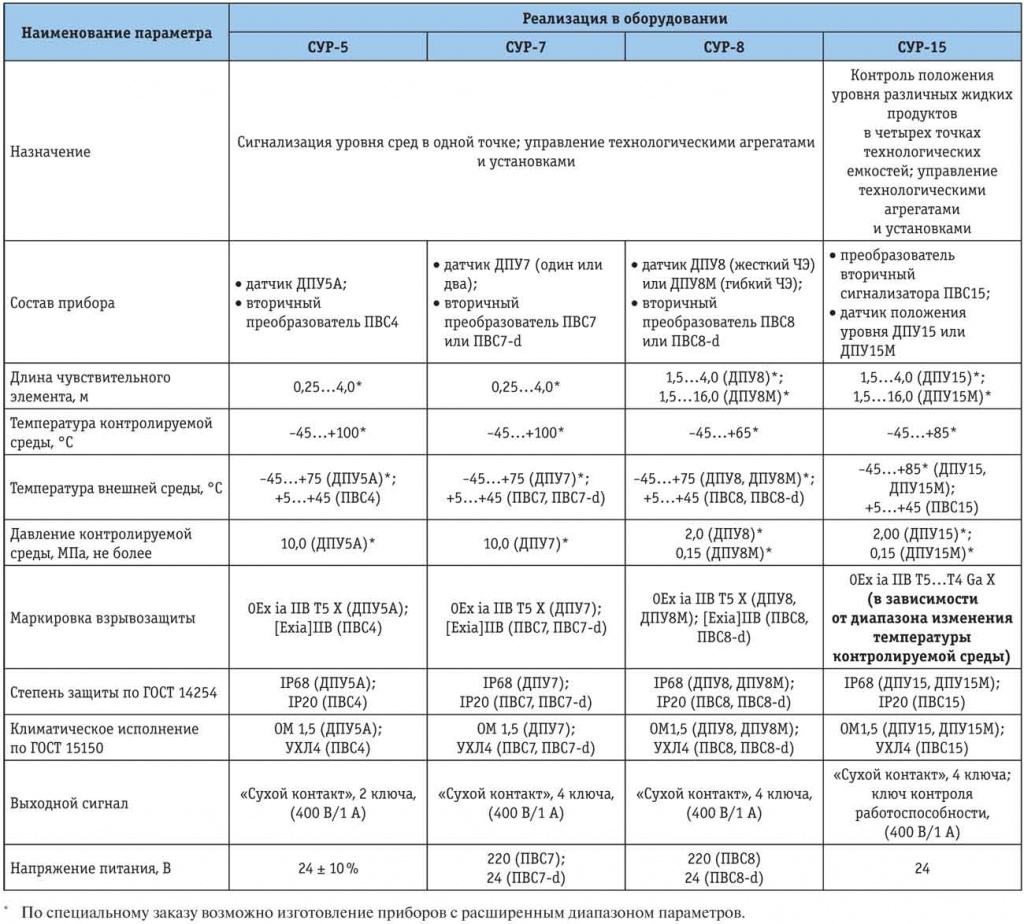

Таблица 1. Основные технические характеристики сигнализаторов СУР-5/7/8/15 (увеличить изображение)
Первичными приборами сигнализаторов являются датчики предельного уровня ДПУ5А, ДПУ7 и ДПУ8, ДПУ15 (рис. 1). Принцип действия ДПУ5/ДПУ7 основан на различии в способности жидкостей и газов пропускать ультразвуковые колебания. Работа датчиков ДПУ8/ДПУ15 основана на магнитострикционном эффекте. К отличиям датчиков между собой можно отнести способ установки, габаритные размеры и предельные значения давления и температуры контролируемой среды.

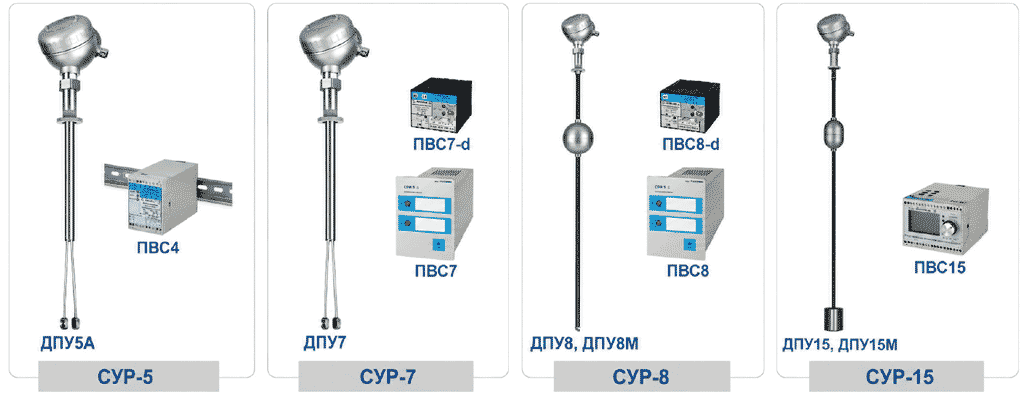

Рис. 1. Датчики предельного уровня ДПУ5А, ДПУ7 и ДПУ8, ДПУ15 – первичные приборы сигнализаторов СУР-5/7/8/15
Вторичными приборами сигнализаторов являются преобразователи серии ПВС, каждый из которых обеспечивает искробезопасное использование датчиков предельного уровня и местную индикацию их текущего состояния. К различиям моделей ПВС можно отнести способ крепления (щитовой / на DIN-рейку) и напряжение питания. В табл. 2 и 3 показаны модели сигнализаторов без вторичного прибора. На рис. 2 – их внешний вид.

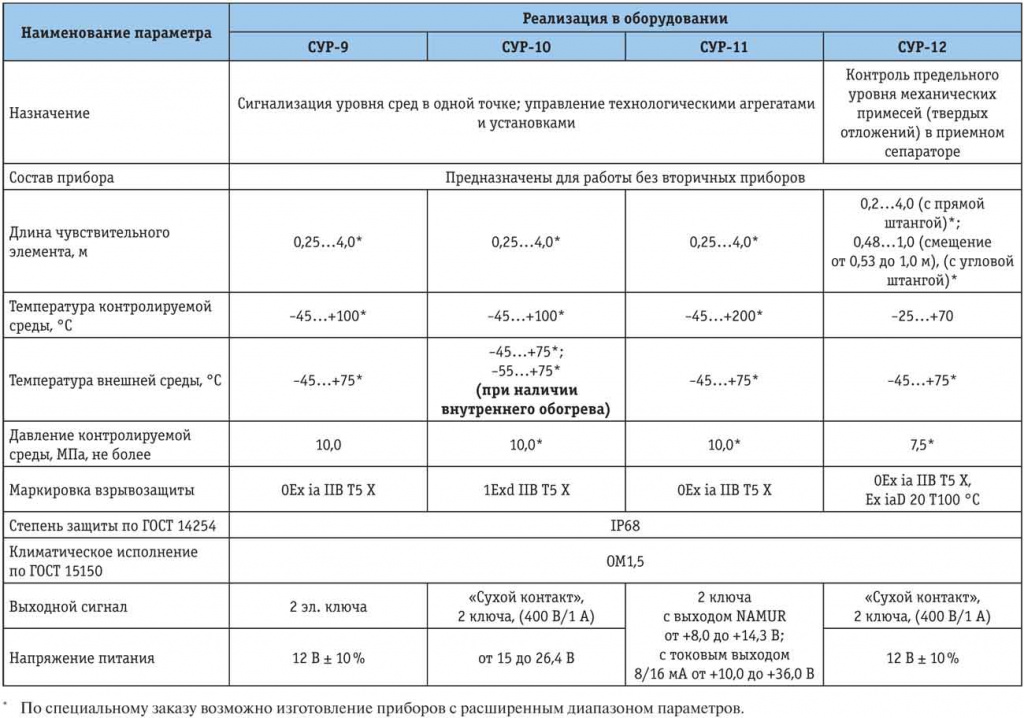

Таблица 2. Основные технические характеристики сигнализаторов СУР-9/10/11/12 (увеличить изображение)

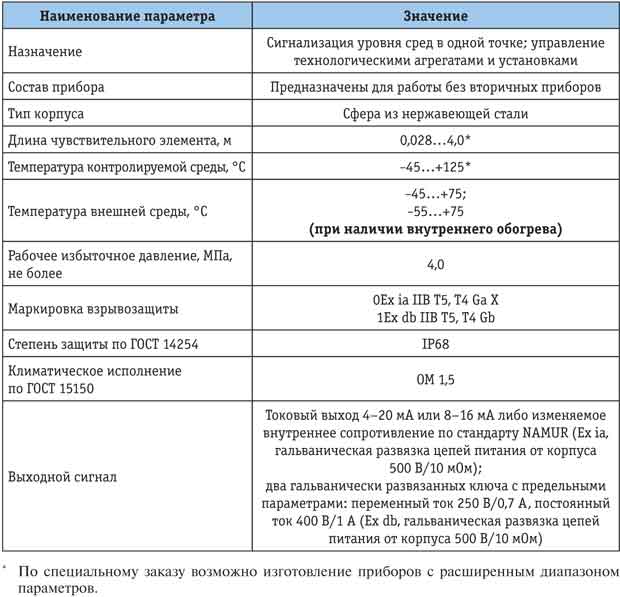

Таблица 3. Основные технические характеристики сигнализаторов СУР-16-GAP в корпусе «С»

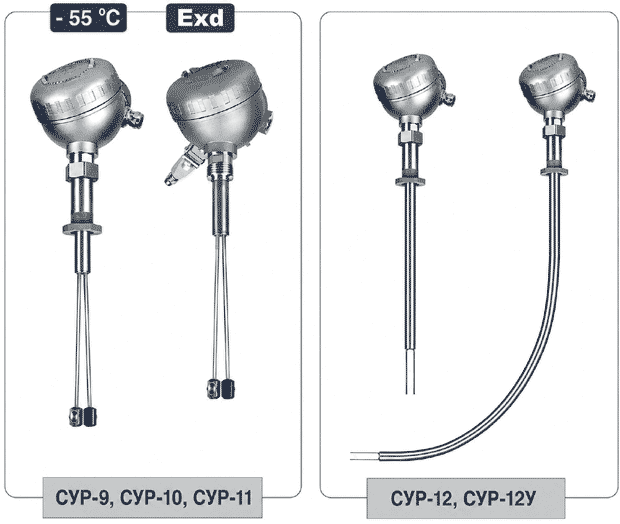

Рис. 2. Внешний вид сигнализаторов СУР-9/10/11/12
Общим для этих моделей сигнализаторов является контроль наличия жидкости в одной точке, а именно в месте нахождения его чувствительного элемента. Принцип действия основан на различии в способности жидкостей и газов пропускать ультразвуковые колебания. Может возникнуть законный вопрос: зачем столько моделей сигнализаторов с похожими чувствительными элементами и одинаковым принципом работы? Их отличия – в применении:
- СУР-10 – это прибор во взрывонепроницаемой оболочке и может иметь на вооружении разрешенный для этого вида взрывозащиты внутренний обогрев, автоматически включающийся при температуре окружающей среды ниже –40 °C и позволяющий работать до –55 °C;
- СУР-11 с токовыми интерфейсами NAMUR и 8/16 мА обеспечивает контроль целостности кабельных линий связи, том числе в системах ПАЗ;
- СУР-12 ориентирован на контроль донных отложений;
- СУР-16-GAP (рис. 3) имеет возможность контролировать положение уровня через установочные отверстия малого, от 10 мм, диаметра (диаметр ЧЭ – от 9 до 16 мм в зависимости от присоединения к процессу), может быть установлен на трубопроводы диаметром от одного дюйма; минимальная длина ЧЭ – 28 мм.

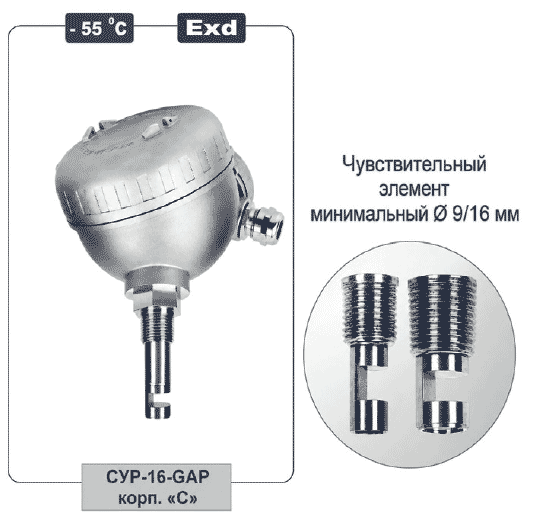

Рис. 3. Сигнализатор СУР-16-GAP в корпусе «С»
Нельзя обойти вниманием и конструктивные особенности сигнализаторов производства АО «Альбатрос», которые представляют собой средства защиты промышленных агрегатов от аварий во взрывоопасных условиях. Это в первую очередь их двухсекционный корпус, выполненный литьем из нержавеющей стали DIN 1.4408. Для моделей сигнализатора с видом взрывозащиты «взрывонепроницаемая оболочка» при выпуске прибора проводятся испытания с повышенными требованиями на герметичность. Разделение корпуса на две изолированные друг от друга камеры (камера чувствительного элемента и камера для подключения внешних коммуникаций) существенно упрощает монтаж прибора даже при неблагоприятных погодных условиях. Сигнализаторы легко интегрируются в состав АСУ ТП, так как имеют по два независимых ключа на аварийную уставку срабатывания. Один ключ выполняет непосредственно защиту от аварий, а состояние второго вводится в поле дискретных сигналов АСУ ТП.
В табл. 4 представлены модели сигнализаторов предельного уровня производства АО «Альбатрос» и их функциональные импортные аналоги.
Таблица 4. Модели сигнализаторов предельного уровня производства АО «Альбатрос» и их функциональные импортные аналоги
При замене следует обращать внимание на следующие характеристики:
- предельные параметры контролируемой среды сигнализаторов АО «Альбатрос» – максимальные температура 200 °C и избыточное давление 10 МПа;
- возможность отказа от обогреваемых термобоксов при температуре окружающей среды до –55 °C при использовании опции внутреннего обогрева сигнализаторов АО «Альбатрос».
Представленные модели имеют многолетнюю историю эксплуатации с безотказной работой на объектах нефтегазовой промышленности, разработаны на основании и в соответствии с нормативными документами и стандартами РФ и стран СНГ. Различия между моделями позволяют подобрать исполнение с учетом условий эксплуатации, требований к взрывозащите, способа монтажа, диапазонов рабочих температур и давлений, а также особенностей интеграции в системы автоматизации. Приборы имеют 3-летнюю гарантию и послегарантийное обслуживание в течение всех 14 лет эксплуатации. Все сигнализаторы уровня жидкости производства АО «Альбатрос» сертифицированы согласно требованиям Технического регламента Таможенного союза ТР ТС 012/2011.
Опубликовано в журнале «ИСУП» № 4(124)_2026
АО «Альбатрос», г. Москва,
тел.: +7 (499) 682-9991,
эл. адрес: marketalbatros.ru
Иллюстрации предоставлены АО «Альбатрос»
